Digiphone Touch 5" portátil AMS localizador de puntos de falla del cable subterráneo

Ellocalizador de puntos de falla del cable XHDD503Eutiliza los principios de captación de vibraciones e inducción electromagnética para determinar la ubicación específica del punto de falla del cable.Un generador de pulso de alto voltaje se utiliza para causar flash sobre la descarga en el punto de fallaLos fenómenos físicos como las ondas de vibración, las ondas sonoras,y las ondas electromagnéticas generadas por el flash sobre la descarga en el punto de falla son recogidas por una sonda especial del instrumento de punteríaLa ubicación exacta del punto de falla está determinada por la audición y la visión del probador, es decir,se completa la tarea de localizar con precisión el punto de falla del cable "directamente sobre el cable y dentro del rango de medición aproximada".

Este puntero de fallas de cable es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxial de alta frecuencia, cables de faro,y alambres enterrados hechos de diversos materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y flash de alta resistencia por fallo.

Características del producto

1. LCD de 5 pulgadas de alto brillo táctil garantiza la visibilidad bajo la luz solar.

2Tiene 4 modos de prueba: estándar, mejorado, reducción de ruido y personalizado.

3Tiene 4 funciones de posicionamiento: sincronización acústica-magnética, acústica pura, magnética pura y voltaje de paso.

4Tiene tecnología de reducción de ruido de fondo y puede elegir entre una variedad de métodos de filtrado.

5Equipado con funciones de BNR y silenciador.

4Tiene indicación de desviación de trayectoria.

5Equipado con sensores de señales de aislamiento físico de múltiples capas, grado impermeable IP65.

6Batería de litio de gran capacidad, tiempo de espera largo, equipada con cargador rápido.

7Pequeño y ligero, fácil de operar, y simple interfaz hombre-máquina.

Especificación técnica

NoPrincipio de funcionamiento

1Método de sincronización acusto-magnética:

El método de sincronización acusto-magnética es un método muy preciso y único para la ubicación precisa de fallas.Su principio se basa en el método tradicional de determinación de puntos acústicos y añade la detección y aplicación de señales electromagnéticas.

Cuando el generador de alta tensión realiza una descarga por impacto sobre el cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite a tierra.La señal sonora es captada por una sonda muy sensibleDespués de la amplificación, se puede escuchar un sonido "pop" escuchando con auriculares.

La sonda incorporada de la sonda recibe la señal del campo magnético en tiempo real, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalSigue moviendo la posición del sensor para encontrar el punto con la menor diferencia de tiempo acústico-magnético, entonces la ubicación exacta del punto de falla estará por debajo de él.

Los instrumentos tradicionales de medición acústica por lo general sólo utilizan auriculares para monitorear,o se complementan con el giro del puntero del medidor para identificar el sonido de descarga en el punto de fallaDado que el sonido de descarga desaparece en un abrir y cerrar de ojos y no es muy diferente del ruido ambiental, a menudo trae grandes dificultades a los operadores que no tienen mucha experiencia.El método de sincronización acústica-magnética evita efectivamente los problemas anteriores del método de medición acústica tradicional.

2Método de sonido puro:

El método de sonido puro consiste en un sensor de vibración acústica, un amplificador de señal, un circuito de filtro, una unidad de muestreo, un procesador, una unidad de visualización, una unidad de amplificador de potencia, auriculares, etc.

El método del sonido puro se utiliza principalmente para medir las fallas de alta resistencia y de flashover.Su principio principal es utilizar una fuente de alto voltaje para aplicar voltaje de impulso al cable de falla para causar una avería de descarga en el punto de fallaEl sensor de vibración acústica convierte la señal acústica en una señal eléctrica.que es amplificado y filtrado por un amplificador de señal y un circuito de filtroFinalmente, se restaura el sonido a través de auriculares, o se muestra la intensidad del sonido.

3Método puramente magnético:

El método puramente magnético puede determinar la trayectoria del cable y la ubicación precisa del punto de falla del cable.Su principio principal es utilizar una fuente de alto voltaje para aplicar voltaje de impulso al cable defectuoso, utilizar una bobina de inducción para recoger la señal de pulso, y juzgar si se desvía del cable a través de las características de la señal de pulso.Cuando las características de las señales de pulso recogidas se desvían, se determina como punto de falla.

4. Método del marco A:

Si se produce una falla de tierra en un cable enterrado, podemos usar el método de diferencia de potencial para encontrar el punto de falla.El método consiste en añadir un voltaje de ensayo entre el punto de ensayo del cable defectuoso y la tierra, entonces se formará un campo eléctrico distribuido concéntrico con el punto de entrada alrededor del punto de entrada del cable.No hay diferencia de potencial entre los puntos con el mismo radio en este campo eléctrico, pero existe una diferencia de potencial entre dos puntos con radios diferentes (puntos A y B en la figura), y cuando la distancia entre los dos puntos es fija,La distancia entre los dos puntos es Cuanto más cercano el objeto es, cuanto mayor sea la diferencia de potencial.

Usando esta característica, podemos mover los puntos A y B gradualmente más cerca del punto central. Cuando el punto de falla es exactamente entre los puntos A y B, la diferencia de potencial se vuelve cero.Si continúa moviéndose más allá del punto de falla, la polaridad de la diferencia de potencial se invertirá, de modo que el punto de puesta a tierra se pueda determinar con precisión moviéndose hacia adelante y hacia atrás.

Diseño e instrucciones del instrumento

Composición del instrumento

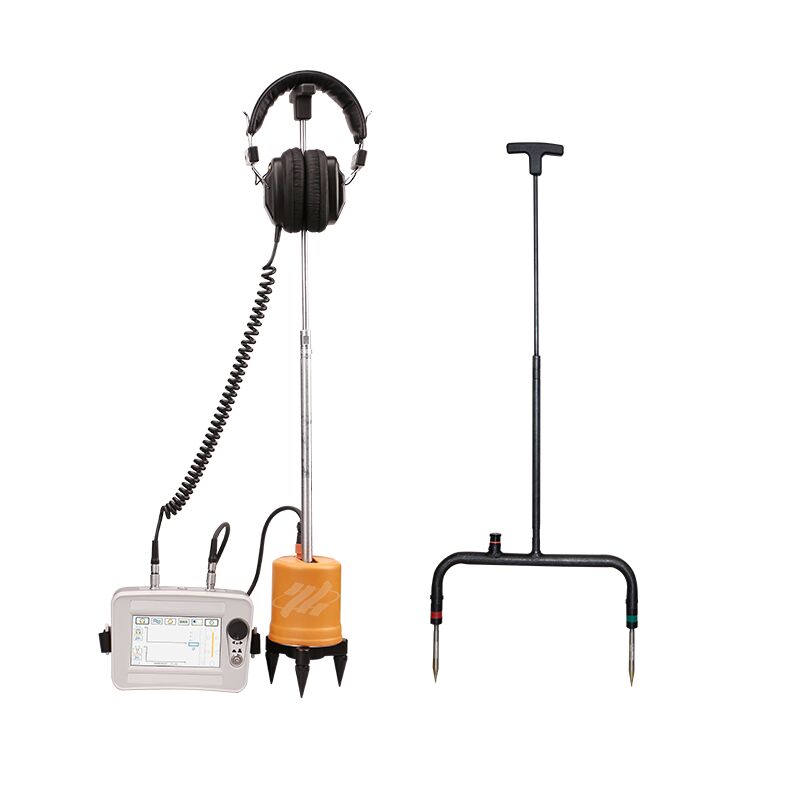

1. Localizador de fallas del cable: localiza con precisión los puntos de fallas del cable dentro del rango aproximado de medición.

2Probe: incluye sonda, sonda, tres garras y barra de conexión, conectada al canal de entrada para recibir señales.

3. Use auriculares; conecte el canal de entrada del instrumento de puntería (retroalimentación de la señal de salida).

4Línea de señal de 7 núcleos: cable de conexión entre el instrumento de puntería y la sonda (conexión entre el instrumento de puntería y la sonda).

5. Cargador: Conectar al enchufe de carga del instrumento para su carga.

6.Un marco: utilizado en ensayos mediante el método de voltaje paso a paso.

7. Cable de conexión A-frame: localizador de fallos de cable y cable de conexión A-frame.

8Pin de tierra: un accesorio para el marco A.

Instrucciones específicas para el método de ensayo A-frame:

Mueva lentamente el marco A a lo largo de la trayectoria de enterramiento del cable hacia el extremo del cable y observe los cambios en los gráficos de barras rojas y verdes en la pantalla de ensayo.Esto refleja un cambio en la dirección de la corriente.

A gran distancia del punto de daño, las barras rojas y verdes en la pantalla parecen ligeramente irregulares y pequeñas.

Cuando te acercas al punto de falla, por ejemplo a unos 5 metros del punto de falla, notarás que el gráfico de barras rojas se vuelve muy grande, como se muestra en la imagen de abajo.

Cuando esté directamente por encima del punto de falla o aproximadamente a 1-2 metros delante y detrás del punto de falla,Notará que los gráficos de barras rojas y verdes se vuelven muy pequeños y aparecen en la pantalla..

Una vez que se pasa el punto de falla, por ejemplo, a unos 5 metros del punto de falla, se dará cuenta de que el gráfico de barras verdes se vuelve muy grande.

De esta manera, al buscar pacientemente, puede encontrar la ubicación de la falla.

Sitio de ensayo
