Diseñado para departamentos municipales que gestionan corredores de servicios subterráneos mixtos.El XHGX507 detecta cables de alimentación y tuberías metálicas con un solo instrumento eliminando la necesidad de localizadores de cables y tuberías separados.Operación de múltiples frecuencias (815 Hz a 83 kHz) con tres modos de trabajo se adapta a cualquier escenario de campoDesde los corredores urbanos de servicios públicos hasta las rutas rurales de tuberías, una persona puede mapear todo.
Tres modos de funcionamiento ∙ Un instrumento
Conexión directa
Conecta físicamente el transmisor al conductor objetivo para una máxima inyección de señal y un mayor alcance de detección de hasta 15 km.
️ Acoplamiento (clamp)
Inyección de señal sin contacto a través del accesorio de la abrazadera. Ideal para cables o tuberías en funcionamiento donde no es posible la conexión directa. Seguro, rápido y no perturbador.
Inducción
Modo de escaneo totalmente sin contacto. Caminar por el área con el receptor para detectar los servicios públicos enterrados sin ninguna conexión física
Detalles del producto
Se trata de un sistema de control de calidad.
El localizador de tuberías de cable subterráneo XHGX507 se utiliza principalmente para la localización de fallas en el cable, la identificación del cable, la trayectoria del cable y la medición de profundidad.Puede completar tareas que sólo podían ser realizadas por unos pocos conjuntos de instrumentos en el pasado.
Principio de trabajo
El localizador de tuberías de cable subterráneo está diseñado sobre la base del método de inducción electromagnética y la aplicación del principio de comunicación.
1La señal electromagnética es generada por el transmisor y la señal se transmite al cable subterráneo en prueba mediante diferentes métodos de conexión de transmisión.
2Después de que el cable subterráneo induce la señal electromagnética, se genera una corriente inducida en el cable, y la corriente inducida se propaga a lo largo del cable a la distancia.
3En el proceso de propagación de corriente, las ondas electromagnéticas se irradia al suelo a través del cable subterráneo.la señal de onda electromagnética se recibirá en el suelo por encima del cable.
4La posición, la dirección y la falla del cable subterráneo se pueden juzgar por el cambio de la intensidad de la señal recibida.
Características
●La pantalla LCD de gran tamaño muestra la intensidad de la señal, y la barra, las flechas y las indicaciones de voz permiten al operador juzgar fácilmente la posición subterránea del cable y el punto de falla.Una persona puede hacerlo todo..
●Diseño totalmente digital, pantalla grande LCD clara y posicionamiento fiable
●Portable y ligero, fácil de llevar
●Batería recargable incorporada
●Ohmómetro incorporado para medir la resistencia del bucle del cable
●Puede utilizarse para detectar fallas de aislamiento de hasta 2MΩ a tierra
●Con función de retroiluminación para adaptarse al funcionamiento nocturno
●Ohmómetro incorporado para medir la resistencia del bucle del cable
●Mostrar profundidad y corriente del cable
Principales componentes

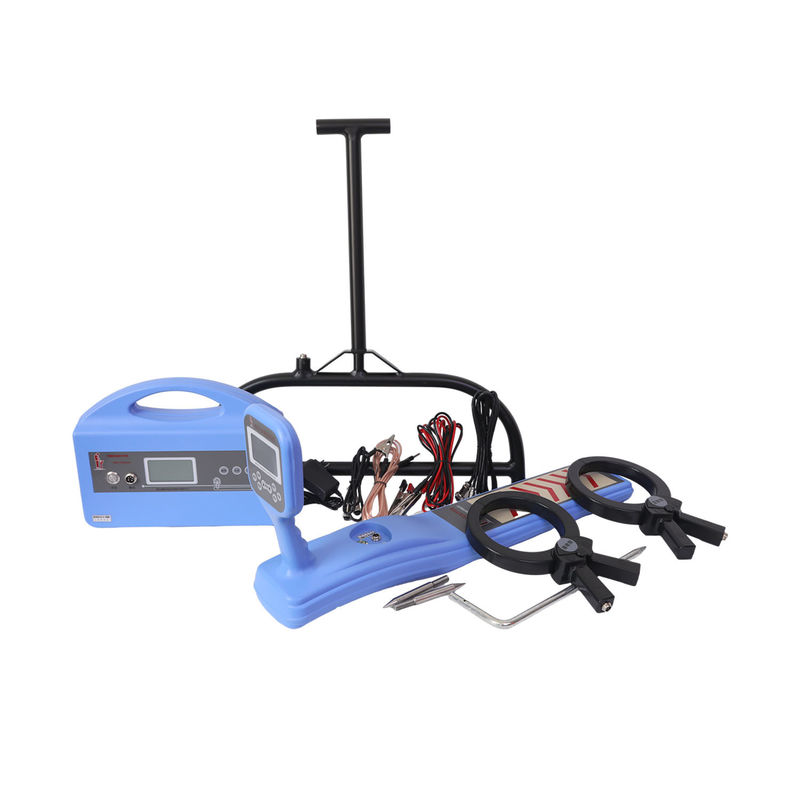

Este localizador de tuberías de cable está compuesto principalmente por un transmisor y un receptor, con accesorios de dos abrazaderas, un marco A y los cables de conexión necesarios.
Parámetros técnicos
Transmisor
|
Frecuencia de trabajo
|
Baja frecuencia (815 Hz), frecuencia intermedia (8 kHz), alta frecuencia (33 kHz), radiofrecuencia (83 kHz)
|
|
Modo de trabajo
|
método de conexión directa, método de acoplamiento (método de calibre), método de inducción
|
|
Carga correspondiente
|
5 ohmios ≈ 3000 ohmios
|
|
Muestra de impedancia
|
5 dígitos
|
|
Sobrecalentamiento y sobrecorriente
|
Protección automática
|
|
Potencia de salida
|
velocidad baja, velocidad media, velocidad alta
|
Receptor
| Frecuencia de trabajo |
frecuencia baja (815 Hz), frecuencia intermedia (8 kHz), alta frecuencia (33 kHz), frecuencia de radio (83 kHz), frecuencia pasiva 50 Hz
|
| Modo de la antena |
el método de valle (modo de valor cero), el método de cresta (modo de pico), el método de voltaje paso a paso y el método de corriente de sujeción (marco A)
|
| Indicación actual |
mostrar el valor de corriente efectiva del cable sometido a ensayo (unidad: mA)
|
| Temperatura de trabajo |
-10°C + 55°C |
| Indicador de potencia |
Display gráfico |
| Duración de la batería |
trabajo continuo> 8 horas: trabajo intermitente> 16 horas
|
| Indicación de la intensidad de la señal |
Diagrama de la escalera, rango digital 0-999
|
| Obtener el control |
ajuste manual, rango dinámico de 100 dB |
| Profundidad de detección |
La profundidad máxima de detección es de unos 10 metros.
|
| Distancia máxima de detección |
El cable con buen aislamiento puede ser de hasta 15 km en el método de conexión directa
|
| Medición de profundidad |
Presione la tecla de profundidad para mostrar tres dígitos, la profundidad máxima se puede medir hasta 10 metros
|
| Precisión |
Baja frecuencia: ± (((1-5) %≤2,5 m Frecuencia de radio: ± (((5-12) %≤2,5 m
|
Equipe su flota de mantenimiento municipal con el XHGX507 Póngase en contacto con nosotros para la adquisición de volumen, hojas de datos técnicos y arreglos de demostración en el sitio.
¢Preguntas frecuentes
P: ¿Qué tipos de servicios subterráneos puede detectar el XHGX507?
El XHGX507 está diseñado para detectar una amplia gama de servicios públicos subterráneos incluyendo cables de energía (energéticos y desenergéticos), cables de telecomunicaciones, tuberías de agua metálicas, gasoductos,y otros conductos metálicosUtilizando el método de inducción electromagnética con frecuencias seleccionables, puede distinguir entre diferentes tipos de utilidades basadas en las características de respuesta de la señal.
P: ¿Qué tan exacta es la medición de profundidad y qué factores la afectan?
El instrumento proporciona una visualización digital de profundidad de lectura directa con una precisión que varía según el modo de frecuencia.mientras que la radiofrecuencia (RF) alcanza ± 5 a 12%Los factores que afectan a la precisión incluyen el contenido de humedad del suelo, la proximidad a otros objetos metálicos, la calidad de la señal y la técnica del operador.Se recomiendan los métodos de verificación de 45 grados y 80% para la confirmación..
P: ¿Puede el XHGX507 trabajar en áreas con altas interferencias electromagnéticas?
Sí, el instrumento admite múltiples frecuencias de funcionamiento y ajuste de ganancia (rango dinámico de 0 a 100 dB) que permiten a los operadores seleccionar la frecuencia y sensibilidad óptimas para entornos ruidosos.Los modos de antena Peak y Trough proporcionan métodos de detección complementarios, para posicionar con precisión en zonas de alta interferencia.
P: ¿Se requiere formación previa a la excavación para operar el instrumento?
El XHGX507 cuenta con una interfaz intuitiva con visualización de la intensidad de la señal en tiempo real, tono de audio proporcional a la intensidad de la señal e indicadores direccionales claros.La mayoría de los operadores adquieren habilidad en un día de uso en el campoPara las organizaciones que requieren certificación formal, los programas de formación en el lugar están disponibles bajo petición.
P: ¿Qué garantía y soporte postventa se proporcionan?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. El kit completo incluye receptor, transmisor, cables de conexión,barra de tierra, baterías recargables, cargador, manual de usuario y una caja de transporte robusta.
