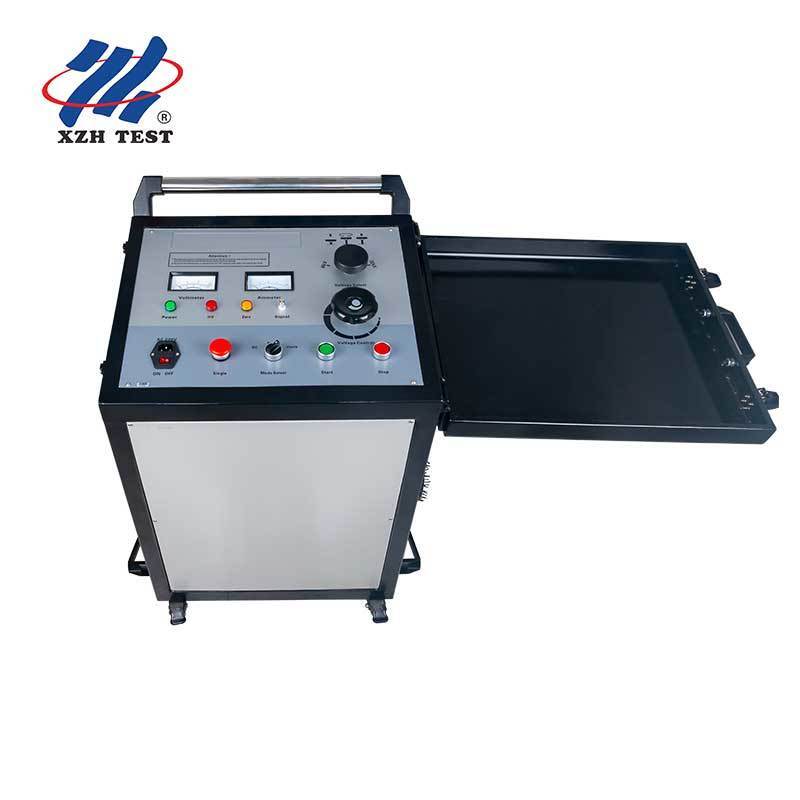

Descripción del productoTrolley de laboratorio
ElSe aplicará el procedimiento siguiente:es un generador de sobretensiones de alto voltaje de laboratorio diseñado paraensayo de fallas de cable de alta precisión y análisis de tensión de resistencia al CCEn la actualidad, la tecnología de la tecnología de la información se utiliza en el sector de la información y comunicación.Sistema de condensador de 3 velocidades(4μF/32kV, 16μF/16kV, 64μF/8kV), ofrece una potencia de hasta2048J energía de descargacon niveles de salida ajustables para la adquisición precisa de la forma de onda de prueba.120 kg de peso, la unidad proporciona la estabilidad y la durabilidad requeridas en instalaciones de ensayo permanentes.
Este dispositivo integra una fuente de corriente continua de alto voltaje, un condensador de almacenamiento de energía, un hueco de bola de descarga, un dispositivo de descarga automática y un mecanismo de conmutación de nivel de voltaje en una sola plataforma tipo carro.Operación en tres modosTensión de resistencia de corriente continua,descarga de un solo impulso, ydescarga de ciclo periódico- permite una caracterización completa de fallas de los cables. Un enchufe de comunicación dedicado se conecta con los probadores de fallas de los cables para la toma de muestras de forma de onda flashover de alto voltaje.Protección IP54, con protección de arranque cero y descarga automática de voltaje residual después del apagado.
Destacados resultados
2048JEnergía de sobretensiones máxima
3 velocidadesCapacitador de 4/16/64μF
32 kVVálvula de salida máxima
2 kVAPotencia de impacto
Protección IP54Calificación de protección
Características clave
- Sistema de condensador de 3 velocidades: 4μF/32kV, 16μF/16kV, 64μF/8kV con conmutación manual del nivel de tensión
- Funcionamiento en tres modos: resistencia de corriente continua (032kV, 020A), descarga de un solo impulso, ciclo periódico
- Capacidad de combustión de alta corriente: 60mA/32kV, 120mA/16kV, 240mA/8kV para el acondicionamiento de fallas y la limpieza del camino del arco
- Conector de comunicacióncon interfaz de línea dual-Q para muestreo sincronizado de forma de onda con probadores de fallas de cable
- Protección de arranque ceroevita la salida de alta tensión a menos que el mando de tensión esté en posición cero
- Descarga automática: la alta tensión residual del dispositivo y del cable sometido a ensayo se descarga automáticamente después de la parada
- Supertensión, sobrecorriente y sobrecalentamientoProtección automática
- Calificación de protección IP54¢adecuado para entornos industriales y de campo con protección contra polvo y salpicaduras
- Medición analógica en tiempo real: indicación lateral de voltaje y corriente de alta tensión con una precisión de 1,5 niveles
Diseño del panel frontal
| Control de las emisiones | Función |
|---|
| Amperiómetro | Indica la corriente de salida en tiempo real |
| Ventilador de energía | Indicación de salida de alta tensión (rango de 8/16/32kV combinado con interruptor de nivel de tensión) |
| Luz de indicación HV | Encendiendo = alta tensión activa; apagado = ninguna salida de alta tensión |
| Luz de potencia | Iluminación cuando el interruptor de alimentación principal está encendido |
| Indicador cero | Pulsera de tensión en posición cero; debe encenderse antes de que pueda encenderse la alta tensión |
| Interruptor de protección contra sobrecorriente | Presionado = protección de sobrecorriente activa; emergente = protección activada |
| Interruptor de energía | En el sentido de las agujas del reloj, en sentido contrario a las agujas del reloj; control de potencia del sistema |
| Selector de modo | Tres posiciones: CC (resistencia), Single (impulso), Ciclo (descarga periódica) |
| Botón de inicio | Inicia el alto voltaje cuando la luz cero está encendida; no cero = bloqueado |
| Pulsera de control de tensión | Ajuste continuo de la tensión de salida; el impulso solo se activa después del arranque de alta tensión |
| Botón de parada | Corta la salida de alta tensión inmediatamente; activa la descarga residual automática |
| Interruptor de nivel de voltaje | Recarga-girar: niveles de 8 kV, 16 kV, 32 kV; fijado antes de encender el encendido |
Conexiones del panel trasero
| Terminal de servicio | Función |
|---|
| Conector de alimentación (AC220V) | Ingreso de fuente de alimentación de trabajo del instrumento; 220V 50Hz |
| Contenedor de fusible | Fusiles del sistema de alimentación de AC220V |
| Conector de señal | Interfaz de línea dual-Q para el probador de fallas de cable para el muestreo de forma de onda flashover |
| Seguridad en el trabajo | El chasis del instrumento está conectado a tierra; debe estar conectado de forma fiable a tierra. |
| HV GND | Conexión a tierra de la cola de alta tensión; conexión fiable esencial para evitar fugas |
| Muestreo de GND | Condensador de almacenamiento de energía de pulso terminal negativo para el muestreo flashover |
| HV fuera | Terminal de salida de alta tensión de CC dedicado |
Parámetros técnicos
| Niveles de tensión de sobretensiones | Nivel 1: 8 kV / Nivel 2: 16 kV / Nivel 3: 32 kV (interruptor manual, ajuste continuo) |
|---|
| Energía máxima de sobretensiones por nivel | Hasta el año 2048J |
|---|
| Condensador incorporado | 4μF/32kV, 16μF/16kV, 64μF/8kV (3 velocidades) |
|---|
| Modos de funcionamiento | Disminución de la velocidad. |
|---|
| Potencia de impacto | 2 kVA |
|---|
| Tiempo de impacto | Control manual automático y arbitrario |
|---|
| Corriente de salida continua | 60 mA |
|---|
| DC Resistente de salida | Ajuste de corriente de 32 kV, rango de indicación de corriente de 20 A |
|---|
| Corriente de quemado | 60 mA/32 kV, 120 mA/16 kV, 240 mA/8 kV y otros |
|---|
| Indicación de tensión | Medición lateral de alto voltaje, en tiempo real, con una precisión de 1,5 niveles |
|---|
| Protecciones de seguridad | Supertensión, sobrecorriente, sobrecalentamiento; descarga automática; bloqueo de arranque cero |
|---|
| Calificación de protección | Protección IP54 |
|---|
| Las dimensiones | Se trata de un producto de fabricación que se utiliza para la fabricación de productos para la fabricación de productos para el consumo humano. |
|---|
| Peso | ~ 120 kg (montado en un carruaje) |
|---|
| Fuente de alimentación | AC220V±10%, 50Hz±2Hz (otros voltajes y 60Hz opcionales) |
|---|
| Cables incluidos | Cable de salida HV 5m, cable de tierra 5m, cable de alimentación 2.5m (longitudes personalizables) |
|---|
Aplicaciones objetivo
La plataforma de tranvía XHHV535-4TS está diseñada paralaboratorios de ensayo permanentes,departamentos de control de calidad del fabricante de cables,agencias de pruebas y certificación de terceros, ycentros de formación de servicios públicosentornos en los que el equipo permanece en una ubicación fija y en los que se valora la potencia máxima de energía, la capacidad de ensayo a varios niveles y la adquisición de formas de onda de grado de instrumento por encima de la portabilidad.El sistema de condensadores de 3 velocidades permiteensayo de correspondencia de tensiónEl factor de forma del carrito con protección IP54 lo hace adecuado para instalaciones semipermanentes en talleres y bahías de prueba al aire libre protegidas.Para aplicaciones portátiles de campo, se refiere a los modelos XHHV535-2L (25 kg) o XHHV535-4Z (35 kg).
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y un carrito pesado con ruedas de bloqueo para un transporte seguro.Partes de repuesto, incluidas las lagunas de descarga, condensadores y diodos HV se almacenan para su reemplazo rápido.
