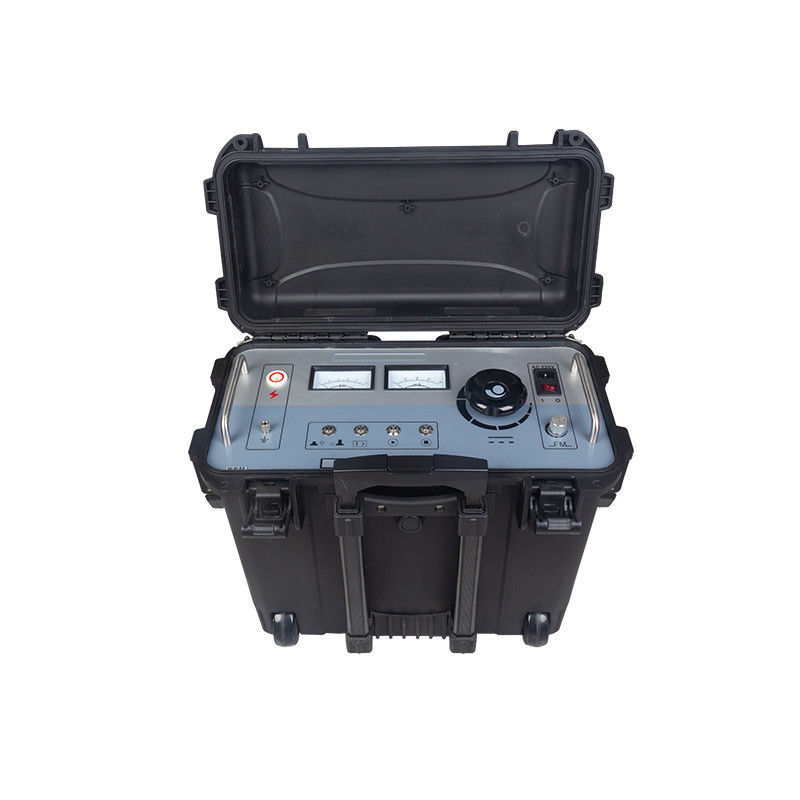

Localizador de puntos de falla de la cubierta del cable subterráneo de energía portátil HV

Con el despliegue completo de la transformación de la red urbana, muchas oficinas de suministro de energía, partes de construcción e incluso unidades de diseño se encontraron con cables XLPE de 110 kV por primera vez.Debido a las limitaciones de tiempo y la falta de experiencia, muchos cables no superaron la prueba de tensión de resistencia (10kV/ 1min).

En la actualidad, la mayor parte de la cubierta exterior está hecha de material de cubierta HDPE, que ha superado la prueba de tensión de resistencia de 25kV / 5min en la fábrica, y la corriente de fuga es tan baja como decenas de μA.Por lo tanto, la mayoría de los defectos después de la puesta son causados por daños por fuerzas externas durante la puesta, incluido el llenado y la cubierta del suelo.agua en la caja de tierra- el deterioro del defecto original; la penetración de humedad en la parte bifurcada del alambre de conexión a tierra reduce la resistencia al aislamiento, etc.,a veces porque el cable está enterrado demasiado profundo o las condiciones circundantes son complicadas, por lo que es muy difícil de localizar, y algunos defectos no se pueden resolver después de muchos años, dejando peligros ocultos para la operación.

La tensión de salida del detector de fallos de la envolvente exterior del cable de alto voltaje es de 10 KV o menos,incluyendo el ensayo de entrega de la envoltura exterior del cable y el ensayo preventivo adecuados para los sistemas de interconexión cruzada y la ubicación de la falla de la envoltura exterior del cable..

Rápidamente y con precisión encontrar peligros ocultos10 kV hasta 500 kVcable de un solo núcleo y de tres núcleos de alta tensión y de ultraalta tensiónfallas de puesta a tierra de la vaina exterior y grandes corrientes de fugaAl mismo tiempo, puede realizar 5 kV-10 kV en polietileno de alta densidad y cloruro de polivinilo en las envolturas exteriores de los cables,1 El minuto de prueba de tensión de resistencia de corriente continuaes un instrumento especial necesario para el mantenimiento de los equipos de cableado de unidades de operación de cableado de alto y ultraalto voltaje de un solo núcleo y tres núcleos de 10kv-500kv,empresas de ingeniería de cables de ultraalta tensión, y varias empresas de ingeniería de transmisión y transformación de energía.

Principales características

1 con función de protección automática contra sobrecorriente, sobrevoltura y sobrecalentamiento;

2 Es más seguro y fiable con protección contra arranque cero;

3 Diseño único de auto descarga, siempre que la salida de alto voltaje esté cortada, el propio alto voltaje será cero;

4 con visualización del medidor de corriente y voltaje con doble puntero, intuitiva y clara;

5. Un interruptor de una tecla entre el modo de posicionamiento y el modo de tensión de resistencia, que es conveniente y rápido;

6 No hay punto ciego en el intervalo de ensayo;

7. La sensibilidad del receptor es ajustable, lo que es más conveniente para el posicionamiento;

8 La función de interruptor de protección contra sobrecorriente, el modo de tensión resistente y el modo de posicionamiento son convenientes de usar.

Datos técnicos

1 Voltado de entrada: 220 V (± 10%), 50 Hz (± 2 Hz);

2 Tensión de salida: 0 ~ 10 kV (onda cuadrada) ajustable;

3 Corriente de salida: 0 ‰ 200 mA;

4 Capacidad de salida: 2 kVA;

5 Ajuste de frecuencia: Min: 0,2 Hz, Max: 5 Hz (rango ajustable).

Composición del instrumento

1 Localizador de fallos de la envolvente exterior del cable: unidad para la localización de fallos o para el ensayo de tensión de resistencia.

2 Línea de conexión de alta tensión: conectar el extremo de salida de alta tensión del receptor y el núcleo de cable en ensayo;

3 Cordón de alimentación: el cable de alimentación de trabajo del instrumento;

4 Receptor: la unidad que recibe la señal cuando se localiza la falla.

5 fusible: se utiliza un fusible 8A, un fusible de respaldo del sistema de alimentación AC220V;

6 alambre de tierra: alambre de tierra del instrumento;

7 Abrazador receptor: abrazador receptor;

8 Un subestante: utilizado en el método de voltaje paso a paso.

Lista de embalaje

Introducción de la interfaz de operación

①salida de alta tensión: terminal de salida de alta tensión de CC dedicado;

②Voltímetro: voltaje de salida de alta tensión que indica el kV;

③Amperiómetro: corriente de salida que indica el medidor de mA;

④En el caso de los sistemas de suministro de energía de 220 VAC, el punto de entrada del fusible es el lugar en el que está instalado el fusible.

⑤Enlace de alimentación: fuente de alimentación de trabajo del instrumento, puerto de conexión de 220 VAC;

⑥Interruptor de alimentación: "I marcha" utiliza una fuente de alimentación AC220V para suministrar energía al sistema; "0 marcha" se apaga;

⑦Ajuste de frecuencia en modo de posicionamiento: ajuste de la frecuencia de salida de pulso en modo de posicionamiento.

⑧Ajuste de tensión: después de encender el dispositivo, primero debe girar el mando en sentido contrario a las agujas del reloj hasta el extremo.y luego ajustar en el sentido de las agujas del reloj para aumentar la salida de alta tensión de pequeño a grande, y ajustar en sentido contrario a las agujas del reloj para hacer que la salida de alto voltaje disminuir de grande a pequeño;

⑨Botón de parada de alta tensión: cuando finalice el ensayo o se presente una anomalía, presione este botón para cortar la salida de alta tensión, la luz de alta tensión se apagará,la luz del botón de parada estará encendida para indicar que hay salida de alta tensión, y si está apagado, significa que no hay salida de alta tensión;

⑩Botón de arranque de alto voltaje: cuando la luz del botón de arranque está encendida, significa que la salida de voltaje está en la posición cero.Si la luz del botón de inicio no está encendida después de encender el interruptor de alimentación, ajuste el mando de ajuste de voltaje en sentido contrario a las agujas del reloj hasta que la luz esté encendida. Cuando la luz esté encendida, presione esta tecla para encender el dispositivo y generar una salida de alta tensión;

⑪Interruptor de protección contra la sobrecorriente: cuando la luz azul está encendida, se enciende la protección contra la sobrecorriente, y cuando la luz azul está apagada, se apaga la protección contra la sobrecorriente.

⑫Botón de interruptor de la función de posición/resistencia al voltaje: cuando esté encendida la luz roja, es la función de resistencia al voltaje y cuando esté encendida la luz verde, es la función de posicionamiento;

⑬Columna de puesta a tierra: punto de puesta a tierra del instrumento, protección de seguridad;

1. Microamperiómetro: indica la magnitud y la dirección de la señal

2. señal: la interfaz de entrada de la señal se utiliza para conectar el marco A o la abrazadera receptora;

3. Ajuste cero: base de referencia de la señal de ajuste en el modo "I"; no funciona en el modo "II";

4Ajuste: ajustar la amplitud de la señal de entrada;

5. Conmutador de engranajes: "0" significa el estado de apagado;

El archivo "I" puede utilizarse en el modo de ensayo de tensión de paso y en el modo de ensayo de sujeción de recepción.

Es adecuado para el entorno de ensayo con señal de entrada débil (con circuito de amplificación en el interior);

El equipo de ensayo deberá estar equipado con un equipo de ensayo de tensión de paso.

Es adecuado para entornos de ensayo con una señal de entrada fuerte (sin circuito de amplificador en el interior);

Prueba in situ
