Descripción del productoEspecialista en baja tensión
ElSe aplicará el procedimiento siguiente:es un generador de pulsos de alto voltaje integrado portátil de barra de conexión diseñado específicamente paraensayo de fallos de cables de bajo voltaje y análisis de resistencia a la corriente continuaA tensiones de hasta 15 kV.Energía de descarga 900JA través de un condensador de almacenamiento de energía de 8 μF, está optimizado para el segmento de cables de distribución de bajo voltaje donde los generadores de 35 kV son de gran tamaño e imprácticos.
Integrando un condensador de almacenamiento de energía, fuente de alta tensión de CC y la brecha de bola de descarga en un solo factor de forma de barra de unión, el XHHV515-8L cuenta con un0 ̊ 100 segundos de relé de tiempo ajustablepara intervalos de descarga de impulsos controlados con precisión.Los terminales de salida EMP (impulso) y DC (resistencia) separadosEliminar la necesidad de reconfigurar las conexiones al cambiar entre la ubicación de la falla y los modos de prueba de tensión resistente.Protección automática completa para la sobrecorriente (8mA&sol);3s), sobre tensión y sobre temperatura (65°C).
Destacados resultados
15 kVVálvula de salida máxima
900JEnergía de descarga
8 μFEl condensador
0 a 100 añosIntervalo cronometrado
400 WPotencia de impacto
Características clave
- Diseño integrado portátil de lazo¢compacto, ligero, fácil de transportar entre sitios de campo
- Relay de tiempo ajustable incorporadocon un valor de transmisión de una frecuencia de 1 kHz o superior,
- Los terminales de salida EMP y DC separadosNo se debe reconfigurar el cable al cambiar entre la ubicación de la falla y la prueba de resistencia.
- Botón de descarga manual con espacio entre bolaspara impulsos únicos activados por el operador
- La salida de pulso de alta tensión esuniforme y controladaa través del rango de voltaje completo
- Medición lateral de alto voltajepara la indicación precisa de voltaje y corriente en tiempo real
- Protección de arranque cero: el botón de arranque solo es efectivo cuando el mando de tensión está en posición cero
- Protección contra la sobrecorriente: umbral de 8 mA con retraso de 3 segundos, interruptor automático
- Protección contra el exceso de temperatura: corte automático a 65°C
- Descarga automática: el condensador interno y el voltaje residual del cable se descargan de forma segura en el punto de parada

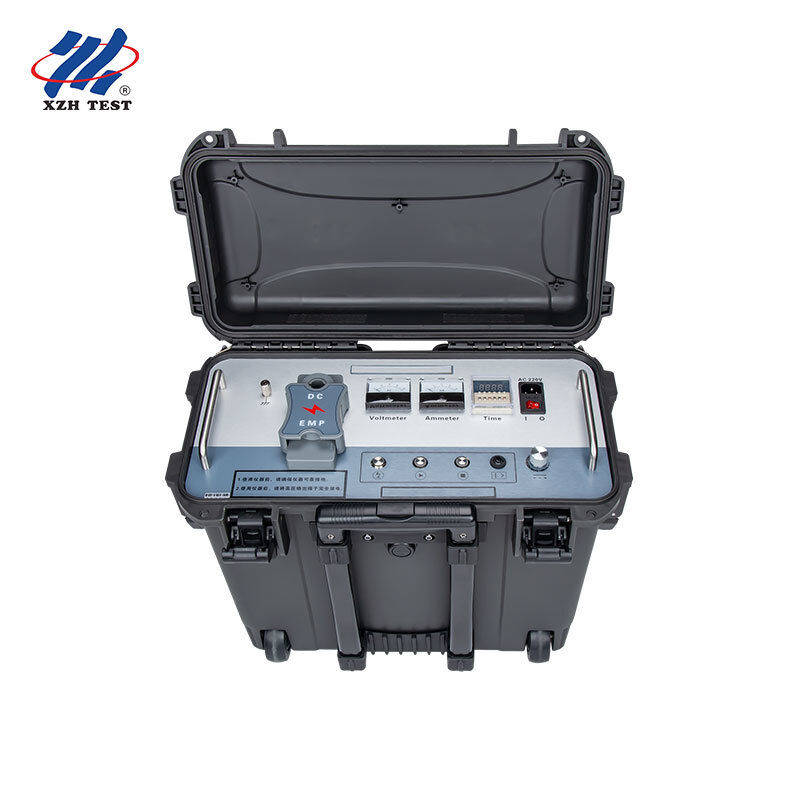

Diseño del panel frontal
| Control / puerto | Función |
|---|
| Base de seguridad | El chasis del instrumento está conectado a tierra; debe estar conectado de forma fiable a tierra. |
| Tierra de alta tensión | La conexión a tierra de la cola HV; evita fugas, esencial para un impulso adecuado |
| Base de muestreo | Terminal negativo del condensador de pulso para el muestreo de forma de onda flashover |
| Botón de descarga | Descarga manual de contacto entre bolas (máximo 1s por prensa) |
| Botón de inicio HV | Luz encendida = posición cero, botón válido; botón no válido si la luz está apagada |
| Botón de parada HV | Corta la salida de HV inmediatamente; activa la descarga automática; la luz HV se apaga |
| Protección contra el exceso de corriente | Presione el brazo; aparece cuando se detecta 8mA > 3s |
| Ajuste de tensión | CCW a cero primero, luego presiona Inicio, girar CW para aumentar |
| Interruptor de energía | I = AC220V encendido; 0 = apagado el sistema |
| Contenedor de fusible | Fusiles del sistema de alimentación de AC220V |
| Enchufe de energía | Puerto de entrada de potencia de trabajo AC220V |
| Configuración del tiempo | Intervalo de descarga ajustable: 0·100 segundos |
| Amperiómetro | Indicación de corriente lateral de alto voltaje |
| Ventilador de energía | Indicación de salida de alta tensión kV |
| Producción de HV EMP | Conectar la línea de salida HV para el modo de descarga por impulso |
| Salida HV DC | Conectar la línea de salida HV para el modo de tensión de resistencia de CC |
Parámetros técnicos
| Alta tensión de impacto | 0 ̊15 kV |
|---|
| Precisión de alta tensión | 2.5 nivel |
|---|
| Condensador incorporado | 8 μF |
|---|
| Energía de descarga | 0 ¥ 900 J |
|---|
| Polaridad del voltaje de salida | Polaridad negativa |
|---|
| Potencia de impacto | 400 W |
|---|
| Modo de funcionamiento | Impulso de velocidad ajustable / disparo único / resistencia de CC |
|---|
| Min Corriente de salida de corriente continua | 16 mA a 15 kV |
|---|
| Intervalo de descarga | 0 ̊100s ajustable (relé de tiempo incorporado) |
|---|
| Protección contra el exceso de temperatura | 65°C |
|---|
| Protección contra el exceso de corriente | 8 mA (disparador > 3 segundos) |
|---|
| Cables incluidos | Salida HV 2m / tierra 3m / potencia 1.8m |
|---|
| Fuente de alimentación | Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
|---|
| Temperatura ambiente | -20 ️ +60°C |
|---|
Aplicaciones objetivo
El XHHV515-8L está diseñado paraequipos de mantenimiento de redes de distribución de bajo voltaje,proveedores de servicios de iluminación callejera y cableado municipal,contratistas eléctricos de construcción, yIngenieros de puesta en marcha de cables LVLos generadores de 35 kV introducen un volumen, un peso y un coste innecesarios.El XHHV515-8L llena este vacío con una alternativa de tamaño adecuado: 900J es suficiente para la ubicación del flashover de falla LV, y el condensador de 8μF proporciona una amplia densidad de energía para el rango de voltaje más bajo.y el temporizador de 0 ̊100s permite descarga cíclica de manos libres durante las operaciones de búsqueda de fallas extendidasPara las aplicaciones de media tensión (35 kV), véase la serie XHHV535.
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y una caja de transporte robusta. Instalación en el sitio, puesta en marcha y formación de seguridad del operador están disponibles bajo petición.y los diodos HV se almacenan para su rápida sustitución.
