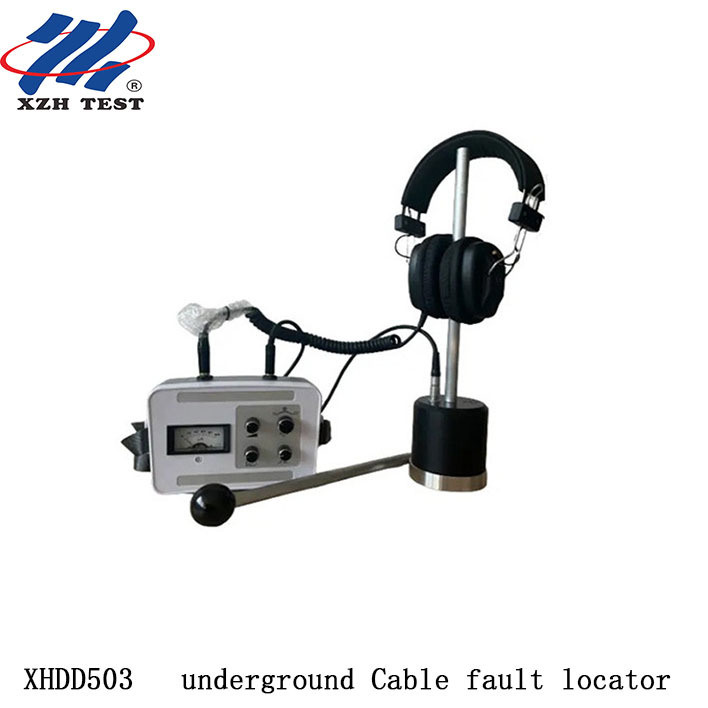

El XHDD503 es un localizador de fallas de cable subterráneo portátil clásico, desarrollado y producido de forma independiente por nuestra empresa. Después de más de 50 años de experiencia, la tecnología de detección de sincronización acústico-magnética que adopta se ha vuelto muy madura y ampliamente aceptada y reconocida por los usuarios de la industria.
El localizador de fallas de cable XHDD503 es muy pequeño y ligero, está embalado en una funda protectora de PVC, fácil de transportar una vez que el usuario ha terminado la detección.
El localizador de fallas de cable de alimentación XHDD503 está diseñado con una pantalla de microamperímetro, con perillas de ajuste de nivel eléctrico, ajuste de frecuencia y ajuste de volumen.
Al observar el movimiento de la aguja en el microamperímetro, se puede ver la intensidad del campo magnético durante la descarga de flashover en el punto de falla. Gire la perilla de nivel eléctrico para ajustar la referencia de la intensidad del campo magnético. En el proceso de detección de ruta, ajustar la frecuencia de recepción puede hacer que nuestros oídos escuchen la señal de ruta que es más fácil de identificar. Ajustar la perilla de frecuencia durante el proceso de localización de fallas puede evitar eficazmente la señal de radio. Ajuste el volumen durante la localización de fallas de cable y la búsqueda de ruta de cable, para que nuestros oídos escuchen una señal de sonido más apropiada.
Parámetros técnicos
| Ampliación |
500.000 veces |
| Precisión de posicionamiento |
±0,2 m |
| Impedancia de salida |
350Ω |
| Fuente de alimentación de trabajo |
Batería estándar de 3,7 V 3200 mAh 4 celdas |
| Corriente de reposo |
<10mA |
| Profundidad de detección: |
Más de 10 metros |
| Condiciones de trabajo |
Temperatura ambiente: -25~65℃; Humedad relativa: ≤90%. |
Características del producto
1. Recibe sincrónicamente ondas de vibración, ondas sonoras y ondas electromagnéticas generadas durante la descarga en el punto de falla;
2. Los canales acústicos y magnéticos están diseñados por separado y alimentados por separado, con una mayor capacidad antiinterferencias;
3. Súper ampliación, la profundidad de detección es mayor a 10 metros;
4. Diseño de ultra bajo y bajo consumo de energía, la corriente de reposo es inferior a 10 mA, y el funcionamiento continuo es de más de 20 horas;
5. Diseño de medidor analógico, la intensidad y la tendencia de la señal son claras de un vistazo;
6. El nivel cero se puede ajustar arbitrariamente, adecuado para varias escenas fuertes y débiles.
1. Medidor de aguja: indica la intensidad del campo magnético durante la descarga de flashover en el punto de falla;
2. Ajuste de volumen: ajuste en punto fijo y ruta para que nuestros oídos puedan escuchar señales de sonido más apropiadas;
3. Modo de trabajo: seleccione el modo de trabajo (apagado, punto fijo, ruta);
4. Ajuste de frecuencia: ajuste la frecuencia de recepción durante la detección de ruta para que nuestros oídos puedan escuchar señales de ruta más fácilmente identificables. El ajuste en punto fijo puede evitar eficazmente las señales de radio;
5. Ajuste de nivel: ajuste el punto de referencia de la intensidad del campo magnético para que la aguja del medidor pueda oscilar eficazmente;
1. Canal de entrada: conéctese al sensor de la sonda para un posicionamiento preciso (conéctese al sensor de la sonda para la detección de ruta);
2. Canal de salida: conéctese a auriculares dedicados.
Lista de embalaje
Pruebas en sitio
