Analisador CT PT
>
Características de excitación de conversión de frecuencia Analisador CT PT digital para transformador

Características de excitación de conversión de frecuencia Analisador CT PT digital para transformador

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: ISO,CE
Número de modelo: Se trata de un sistema de control de la calidad.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
ISO,CE
Número de modelo:
Se trata de un sistema de control de la calidad.
Modelo no.:
Se trata de un sistema de control de la calidad.
Especificación:
Se trata de un sistema de control de las emisiones de gases de escape.
Marca registrada:
Prueba XZH
Código del SH:
854320100
Capacidad de la fuente:
1000 piezas/año
Personalización:
Disponible
Servicio postventa:
Certificado de garantía
Trading Information
Cantidad de orden mínima:
Unidad
Detalles de empaquetado:
Casilla de madera
Tiempo de entrega:
5 a 8 días
Condiciones de pago:
T/T
Capacidad de la fuente:
1000 PCS/Year
Descripción de producto

Analizador CT PT

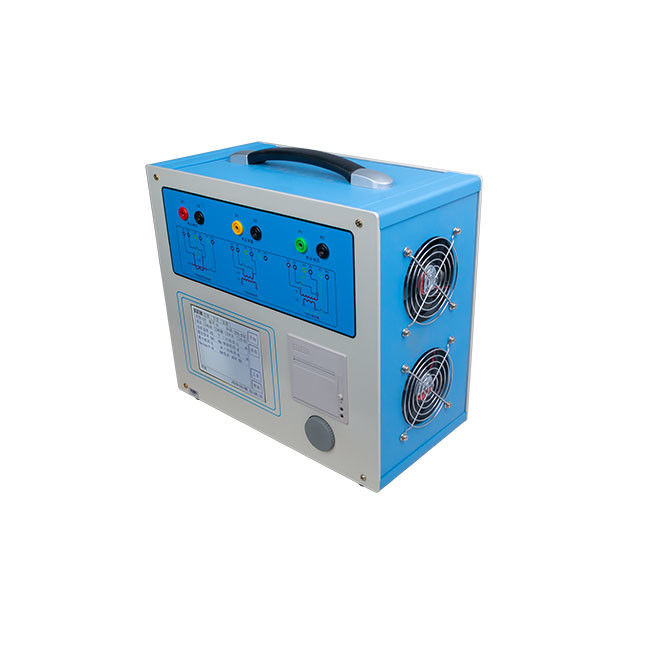

Características de excitación de conversión de frecuencia Analisador CT PT digital para transformador 0
El comprobador de características integrales de transformadores XHTX206 es una nueva generación de instrumentos de prueba de CT y PT innovadores desarrollados después de la investigación teórica, que se basa en el comprobador integral de polaridad de relación variable voltio-amperio característico del regulador de voltaje, el amplificador y el amplificador de corriente, y escuchó ampliamente las opiniones de los usuarios y realizó una extensa investigación de mercado e investigación en profundidad. El dispositivo adopta DSP y FPGA de alto rendimiento, tecnología de fabricación avanzada para garantizar un rendimiento del producto estable y confiable, funciones completas, alto grado de automatización, alta eficiencia de prueba y está en el nivel líder en China. Es un instrumento de prueba profesional para transformadores en la industria eléctrica.

Características principales
1. Función completa, que no solo satisface las características de excitación (es decir, características voltio-amperio), relación de vueltas, polaridad, resistencia del devanado secundario, carga secundaria, diferencia de relación de varios tipos de CT (por ejemplo, protección, medición, TP) Ángulo y otros requisitos de prueba, también se puede utilizar para varios tipos de características de excitación de la unidad electromagnética PT, relación de vueltas, polaridad, resistencia del devanado secundario, diferencia de relación y otras pruebas.
2. La verificación in situ de los transformadores de corriente no requiere transformadores de corriente estándar, reguladores de corriente, cajas de carga, cajas de control de regulación de voltaje y cables de alta corriente. Utiliza un cableado y funcionamiento de prueba extremadamente simples para lograr la verificación del transformador de corriente, lo que reduce en gran medida el trabajo. Se mejora la fuerza y ​​la eficiencia del trabajo, y se facilita la verificación in situ del transformador.3. Puede medir con precisión la relación de vueltas y la diferencia angular, el error máximo permisible de la diferencia es ±0,1% y el error máximo permisible de la diferencia angular es ±5min. Puede llevar a cabo la prueba de campo del transformador de corriente de clase 0,2S, y el rango de medición de la relación es 1~40000. Con el amplificador especial de nuestra empresa, puede emitir una corriente de 180A, lo que es conveniente para la prueba de flujo in situ.4. Pruebe la curva característica voltio-amperio CT/PT y la curva de error del 10% basada en el método de conversión de frecuencia avanzado, emita un voltaje de CA de solo 180 V y una corriente de CA de 12 Arms (pico de 36 A), pero puede hacer frente a la prueba de CT con un punto de inflexión de hasta 60 KV.5. Dé automáticamente el voltaje/corriente del punto de inflexión, la curva de error del 10% (5%), el coeficiente límite de precisión (ALF), el factor de seguridad del instrumento (FS), la constante de tiempo cuadrática (Ts), el coeficiente de remanencia (Kr), la saturación y los parámetros CT/PT no saturados.6. Pruebas para cumplir con GB1208 (IEC60044-1), GB16847 (IEC60044-6), GB1207 y otros tipos de estándares de transformadores, y seleccione automáticamente qué estándar según el tipo y nivel de transformadores para las pruebas.7. La prueba es simple y conveniente, prueba de resistencia directa CT de un botón, excitación, relación de vueltas y polaridad. El CT y otras pruebas se pueden realizar solo con el mismo cableado, excepto la prueba de carga.8. Interfaz gráfica dinámica en chino/inglés, puede completar el cableado, establecer parámetros incluso sin necesidad de leer el manual: visualización dinámica de la configuración de parámetros, muestra automáticamente sus parámetros relacionados de acuerdo con los elementos de prueba seleccionados actualmente; muestra dinámicamente el diagrama de cableado de ayuda, el diagrama de cableado correspondiente se muestra de acuerdo con los elementos de prueba seleccionados actualmente.9. LCD transflectivo gráfico de 5,7 pulgadas, claro para ver incluso bajo el sol.10. Se opera mediante un ratón óptico giratorio, que es fácil de operar, rápido y conveniente, y fácil de aprender.11. El panel viene con una impresora que imprime automáticamente el informe de prueba.12. El dispositivo puede almacenar 1000 conjuntos de datos de prueba y no se perderá cuando se apague.
