Analisador de respuesta de frecuencia de barrido de cuerda de tres fases para medición simultánea

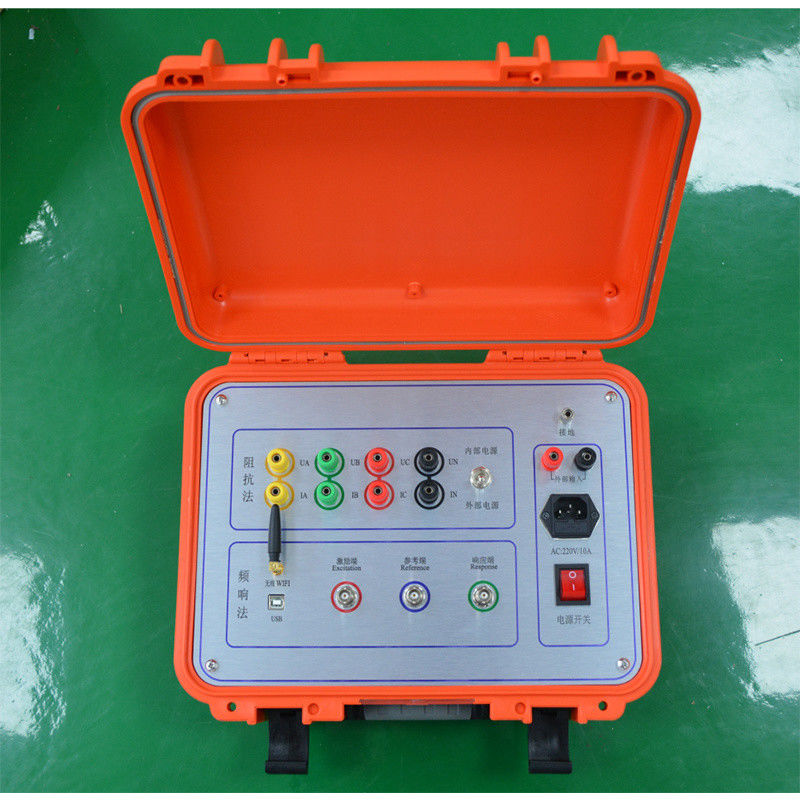

XHBX1501S Probador de deformación del enrollamiento del transformador
Transformador del kit de ensayo SFRA(medida simultánea en tres fases)

Descripción del producto

El probador de deformación basado en el bobinado del transformador puede hacer un diagnóstico preciso de la falla interna del transformador basado en la medición de los parámetros característicos de los bobinados del transformador en el interior,utilizando el método de análisis de respuesta por frecuencia (FRA) desarrollado y mejorado por los países desarrollados.
Se aplica a la detección de fallas de estructura interna en transformadores de potencia de 63 kV a 500 kV.

Principales características

1El ensayo puede realizarse sin levantar la cubierta ni desmontar el transformador.

2Adopte el método de barrido más popular para medir.

3Este instrumento puede medir transformadores de más de 6 kV.

4. Utiliza una estructura dividida, el host de prueba y el ordenador host estaban conectados por USB o conexión de red, puede utilizarse libremente cuando estaba enchufado.

5El cableado de campo es simple, fácil de usar.

6. Rango dinámico de medición: -100 dB ~ 20 dB.

7El software de análisis es potente, y los indicadores de software y hardware cumplen con la norma nacional DL/T911-2004.

8. Medida de barrido mediante distribución lineal o logarítmica.

9El canal de respuesta tiene varios rangos y ajusta automáticamente el rango durante el proceso de medición.

Principales parámetros técnicos

El nombre de la empresa: Modo de escaneo:

1. Distribución lineal por escaneo
   Rango de medición de escaneo: (10Hz) - (10MHz) 40000 puntos de escaneo, resolución 0,25kHz, 0,5kHz y 1kHz
2. Distribución de medición por escaneo de frecuencia de segmentos

El nombre de la empresa: Otros parámetros técnicos:

1. Rango de medición de la amplitud (-120 dB) a (+20 dB)
2. Precisión de medición de la amplitud: 0,1 dB
3. Precisión de la frecuencia de exploración: 0,01%
4. Impedancia de entrada de la señal: 1MΩ
5. Impedancia de salida de la señal: 50Ω
6. Amplitud de salida de la señal: ± 20V
7. Porcentaje de repetición de la prueba: 99,9%
8. Las dimensiones de los instrumentos de medición (LxWxH) 300X340X120 (mm)
9. El tamaño de la caja de aluminio del instrumento (LxWxH) 310X400X330 (mm)
10. Peso total: 13Kg
11. Temperatura de funcionamiento: -10 oC a +40 oC
12. Temperatura de almacenamiento: -20 oC a +70 oC
13. Humedad relativa: < 90%, no condensante
