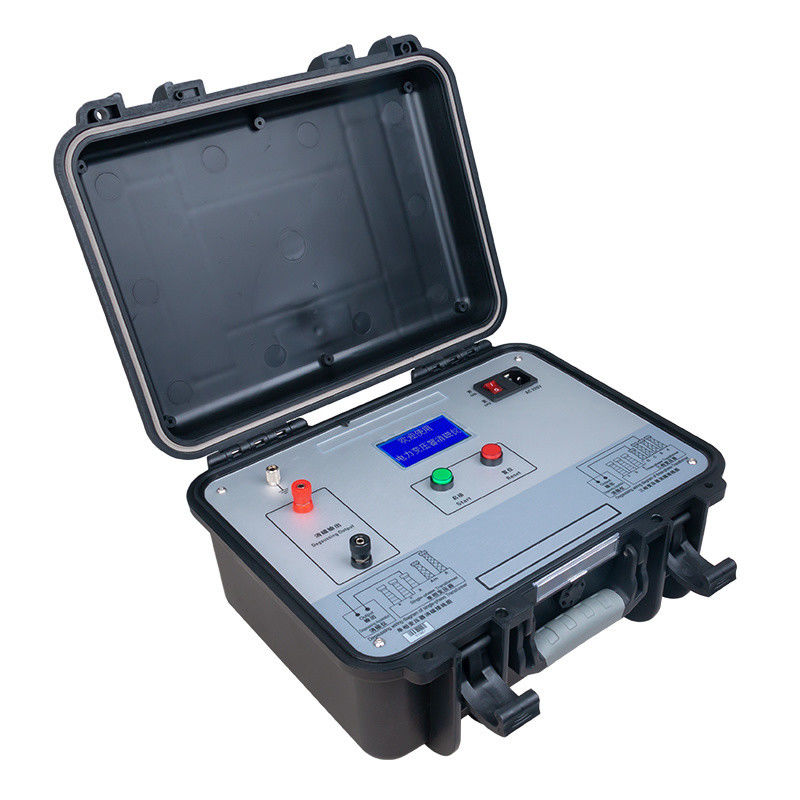

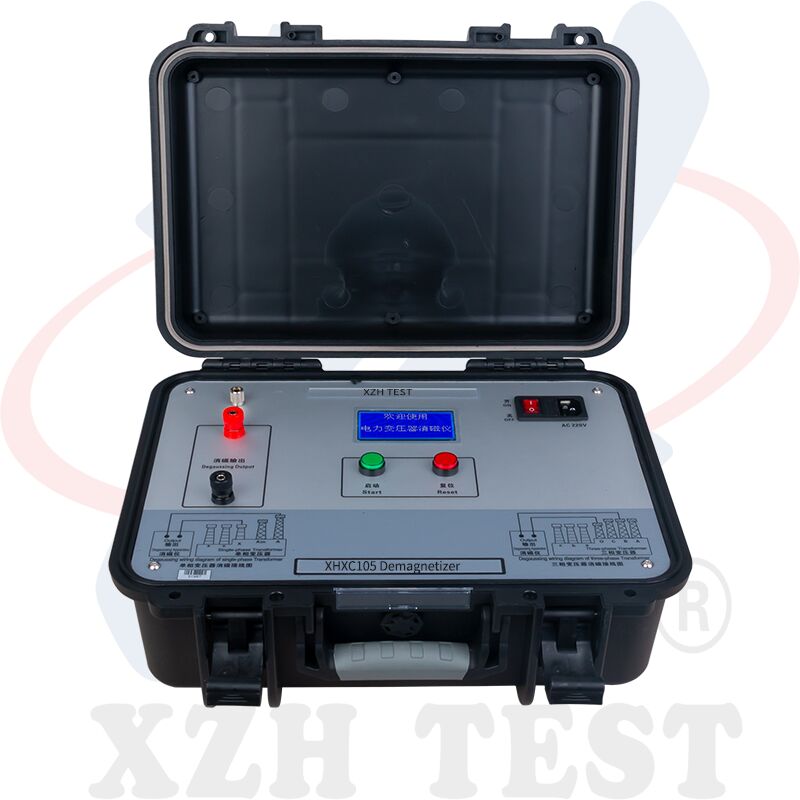

Probador de desmagnetización de transformadores con tecnología de atenuación de frecuencia de CC para sistemas de energía de 35 kV-330 kV| XHXC105

P1: ¿Por qué es necesaria la desmagnetización del transformador antes de la puesta en servicio?

Después de las pruebas de resistencia de CC o mediciones de la relación de voltaje, el magnetismo residual permanece en el núcleo del transformador debido a la histéresis ferromagnética. Cuando el transformador está energizado, este flujo residual puede causar una saturación del núcleo de medio ciclo, generando corrientes de irrupción ricas en armónicos de alta amplitud que pueden disparar relés de protección, dañar los disyuntores, reducir la precisión de las mediciones de CT e incluso desencadenar eventos de irrupción simpática que causan apagones en cascada en las subestaciones interconectadas. La desmagnetización completa garantiza una energización segura y confiable del transformador.

P2: ¿Cómo logra el XHXC105 la desmagnetización en menos de 4 minutos cuando los métodos tradicionales tardan 30 minutos?

El XHXC105 emplea tecnología patentada de atenuación de frecuencia de CC, que reduce progresivamente la amplitud de la corriente CC aplicada mientras invierte periódicamente la polaridad de la corriente. Este enfoque de acción dual reduce simultáneamente el bucle de histéresis magnética y permite la cancelación mutua de los polos magnéticos, logrando una desmagnetización profunda mucho más eficiente que los métodos convencionales de atenuación unidireccional utilizados por instrumentos más antiguos.

P3: ¿Puede el XHXC105 manejar transformadores trifásicos y cuál es el método de conexión?

Sí. Para transformadores trifásicos, el XHXC105 requiere conexión solo a la fase B para lograr una desmagnetización completa de las tres fases. Para transformadores monofásicos, conéctelos a los terminales A y X. La salida de desmagnetización es independiente de la polaridad: las conexiones positivas y negativas son intercambiables. Si se desconoce cuál es la fase específica con mayor magnetismo residual, puede realizar dos o tres pasadas a través de diferentes combinaciones de fases (AB, BC, CA).

P4: ¿Cuál es la diferencia entre los modos Automático y Manual?

En el modo Automático, el instrumento realiza una fase de medición inicial (decenas de segundos), luego recorre automáticamente los cuatro niveles de corriente (5A, 1A, 200mA y 5mA) en secuencia hasta que el progreso de desmagnetización alcanza el 100%, después de lo cual se descarga automáticamente. Esto proporciona la mayor efectividad (≥90% por ciclo) y se recomienda para la mayoría de las aplicaciones. En el modo Manual, el operador selecciona un nivel de corriente único para la desmagnetización específica, que se completa en aproximadamente 3 minutos por ciclo con ≥80% de efectividad, útil para escenarios específicos donde se prefiere un nivel de corriente particular.

P5: ¿Qué precauciones de seguridad se deben observar al operar el XHXC105?

Las pautas de seguridad clave incluyen: (1) Lea el manual del usuario completo antes de la operación y siga todos los procedimientos de conexión. (2) Nunca conecte ni desconecte los cables de prueba mientras el instrumento esté encendido. (3) Asegúrese de que el terminal de conexión a tierra esté conectado de forma segura a una conexión a tierra confiable antes de encender. (4) No retire las pinzas de prueba durante el proceso de desmagnetización. (5) Si ocurre alguna anomalía, presione inmediatamente el botón rojo Restablecer o apague el interruptor de alimentación principal. (6) El instrumento contiene componentes electrónicos de alta precisión; evite impactos violentos y solo personal calificado debe realizar el mantenimiento interno. (7) Cuando se alimenta con un generador, verifique que la salida sea una onda sinusoidal limpia de 50 Hz con una conexión a tierra adecuada.
