Tester de la relación de rotación del transformador
Introducción

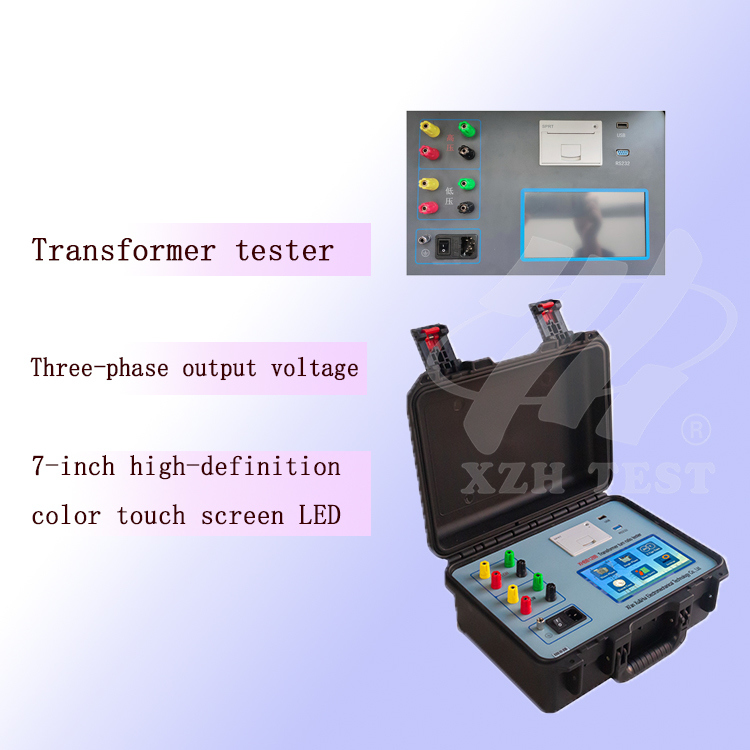

El XHBB128B Transformer Turns Ratio Tester es un instrumento de precisión de tres fases para verificar la relación de vueltas de los transformadores y la relación de voltaje.Durante la producción de transformadores de potencia semiacabados y acabados, y antes de poner en funcionamiento los transformadores recién instalados, comprueba la corrección de la proporción de vueltas, el estado del interruptor, los cortocircuitos entre vueltas y la capacidad de funcionamiento paralelo.A diferencia de los puentes de proporción tradicionales con lecturas de fase por fase no intuitivas, el XHBB128B utiliza una fuente de alimentación de inversor de precisión de tres fases para pruebas rápidas y alta precisión.
Características clave
Utiliza una fuente de alimentación de inversor de precisión de tres fases en lugar de una fuente de alimentación de red de una sola fase, eliminando la influencia armónica durante la medición para obtener resultados más precisos;no afectado cuando la fuente de energía de trabajo es un generador.
La salida de tres fases mejora la velocidad de prueba, mide el ángulo de interfase e identifica automáticamente los grupos de cableado del transformador 0-11.
Compatibilidad amplia con transformadores, especialmente de tipo Z, rectificadores, conexiones a tierra, hornos eléctricos, transformadores de cambio de fase y de equilibrio, con los parámetros de medición más completos.
Fuente de alimentación automática de inversor trifásico de precisión con protección de conexión inversa de alto y bajo voltaje, protección de cortocircuito entre vueltas, protección contra fallas de apertura y cierre del interruptor de toque,y protección de cortocircuito de salida completa para una mayor estabilidad.
Después de introducir los parámetros nominales, mide automáticamente la relación del transformador, el valor de error y la posición del cambiador de toque; mide con precisión el tapping asimétrico y admite hasta 99 puntos de tapping.
Pantalla LCD táctil a color de alta definición de 7 pulgadas con pantalla modular y instrucciones paso a paso, que completa el funcionamiento del instrumento sin un manual.
Salida de impresión, interfaz de unidad flash USB e interfaz RS232 para una oficina conveniente sin papel.
Cuadro de plástico de ingeniería multifuncional que es resistente al frío y a la temperatura, sellado e impermeable, y resistente a caídas y golpes para pruebas de campo.
Especificaciones técnicas
| Rango de ensayo |
0.9 ~ 10000 |
| Precisión de las mediciones |
±0,1% + 2 dígitos (0,9-500)
±0,2% + 2 dígitos (501-2000)
±0,5% + 2 dígitos (2001-10000) |
| Resolución |
0.0001 mínimo |
| Válvula de salida |
Se ajusta automáticamente según la carga |
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán en función de las emisiones de gases de efecto invernadero. |
| Temperatura ambiente |
-10oC ~ 40oC |
| Humedad relativa |
≤ 85%, sin condensación |
| Las dimensiones |
Se aplicará el método siguiente:
Cuadro de cable: 360 × 290 × 170 mm |
| Peso |
Hostia: 5,9 kg
Caja de cable: 5,65 kg |
¿Para quién es?
Construido para profesionales de la línea de producción y de campo que necesitan una verificación rápida y precisa de la relación de vueltas en transformadores estándar y de propósito especial,el XHBB128B sirve a un público más amplio que los puentes de relación convencionales de subestaciones únicas:
Las plantas de fabricación de transformadores que ejecutan el control de calidad en la línea de producción de transformadores semiacabados y terminados.
Ingenieros de puesta en marcha y mantenimiento preventivo de centrales y subestaciones.
Agencias de pruebas e inspección eléctricas de terceros.
Equipos de servicio para transformadores de propósito especial, como los transformadores de tipo Z, rectificadores, hornos eléctricos, transformadores de cambio de fase y de equilibrio.
Lista de embalaje
Detalles del producto
Preguntas frecuentes
1¿Para quién está diseñado este probador de relación de vueltas?
Está construido para plantas de fabricación de transformadores que ejecutan QC de la línea de producción en unidades semiacabadas y terminadas, y para ingenieros de puesta en marcha y mantenimiento en plantas de energía,Las subestaciones y las agencias de pruebas de terceros que necesitan, la verificación precisa de la proporción en el campo.
2¿Puede probar transformadores de propósito especial como los transformadores de tipo Z, rectificadores o transformadores de horno eléctrico?
Sí, a diferencia de los puentes de proporción genéricos de un solo propósito, soporta tipo Z, rectificador, conexión a tierra, horno eléctrico, cambio de fase y transformadores de equilibrio,lo que lo convierte en la opción correcta para los equipos de servicio que manejan flotas de transformadores no estándar.
3¿Identifica automáticamente el grupo de enrollamiento del transformador?
Sí, su salida de inversor trifásico mide el ángulo de interfase e identifica automáticamente los grupos de cableado 0-11, lo cual es esencial para los ingenieros de control de calidad que verifican la corrección del bobinado en las líneas de producción.
4¿Cuántas posiciones de cambio de toque puede verificar?
Soporta hasta 99 puntos de contacto y calcula automáticamente el error de relación y la posición exacta del grifo, incluidos los cambiadores asimétricos del grifo,Ideal para equipos de mantenimiento que revisan los cambios de grifo en la carga.
5¿Qué rango de medición y precisión pueden esperar los ingenieros de campo?
Cubre un rango de relación de 0,9-10000 con una precisión de ±0,1% + 2 dígitos (0,9-500), ±0,2% + 2 dígitos (501-2000) y ±0,5% + 2 dígitos (2001-10000),garantizar lecturas fiables tanto para la producción QC como para el mantenimiento preventivo.
