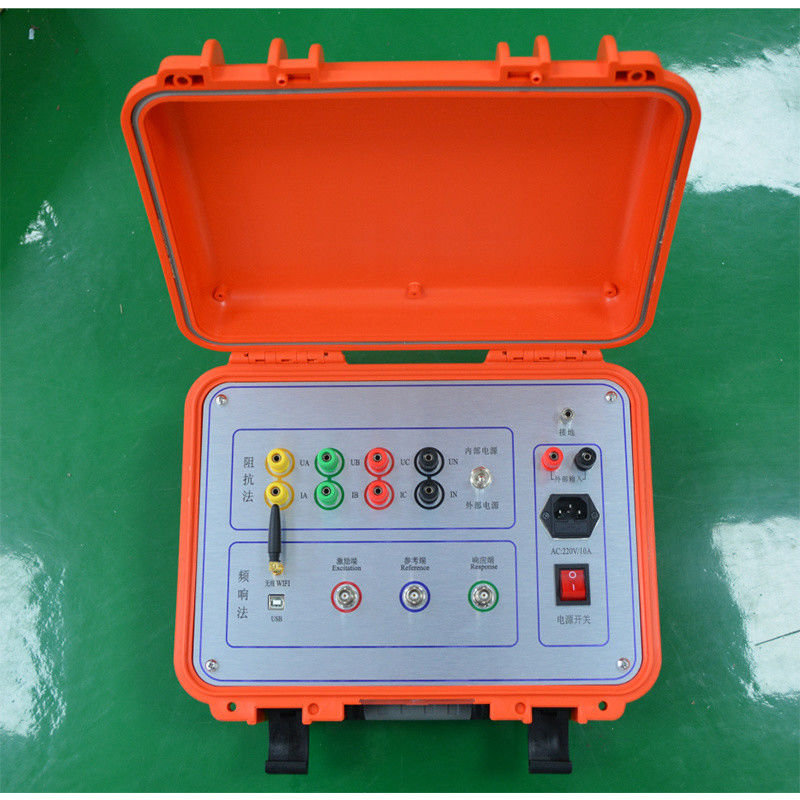

Análisis de respuesta de frecuencia de barrido del transformador Analista SFRA Opción de plata personalizada

XHBX1501

• Características principales
  1. La prueba se puede llevar a cabo sin levantar la tapa ni desmontar el transformador.
  2. Adopta el método de barrido más popular para medir.
  3. Este instrumento puede medir transformadores de más de 6 kV.
  4. Utiliza una estructura dividida, el host de prueba y la computadora host se conectan mediante USB o conexión de red, se puede usar libremente cuando está enchufado.
  5. El cableado de campo es simple, fácil de usar.
  6. Rango dinámico de medición: -100dB ~ 20dB.
  7. El software de análisis es potente, y los indicadores de software y hardware cumplen con el estándar nacional DL/T911-2004.
  8. Medición de barrido utilizando distribución lineal o logarítmica.
  9. El canal de respuesta tiene múltiples rangos y ajusta automáticamente el rango durante el proceso de medición.

• Principales parámetros técnicos
  1. Puerto del host de prueba y PC: USB o red.
  2. Fuente de señal: El instrumento tiene una salida de señal de canal como señal de excitación de la frecuencia de barrido; la salida de señal es una onda sinusoidal estándar, la amplitud de salida de señal se puede ajustar por software, la amplitud máxima es ±10V, y la impedancia de salida de señal es 50Ω.
  3. Dos canales de adquisición, uno para adquirir la señal de excitación y otro para recopilar la señal de respuesta para calcular la función de transferencia.
  4. El canal de excitación se mide como un rango fijo: ±10V; el canal de respuesta tiene múltiples rangos, y el rango se ajusta automáticamente durante el proceso de medición. La señal de entrada máxima es ±25V.
  5. Precisión de cuantificación del canal de adquisición: 12 bits.
  6. Error estático máximo del canal de adquisición: 0,5%.
  7. Capacidad máxima de almacenamiento por canal: 64K muestras.
  8. La velocidad de muestreo más alta por canal: 20Msps.
  9. Impedancia de entrada del canal de adquisición: 1MΩ.
  10. Rango de prueba de barrido: 10Hz-10MHz.
  11. Método de escaneo: Método de medición de barrido con distribución lineal o distribución logarítmica.
  12. Precisión de la frecuencia de escaneo: La precisión de la frecuencia de la señal sinusoidal de salida de la fuente de señal no es superior al 0,01%.
  13. Frecuencia de prueba de barrido: modo fijo o definido por el usuario.
  14. Cumple con los estándares nacionales de la industria eléctrica: DL/T911-2004.
•

Embalaje: Caja de madera llena de espuma

Envío: por aire, mar, expreso, etc.

Tiempo de envío: 7-15 días si está en stock.
