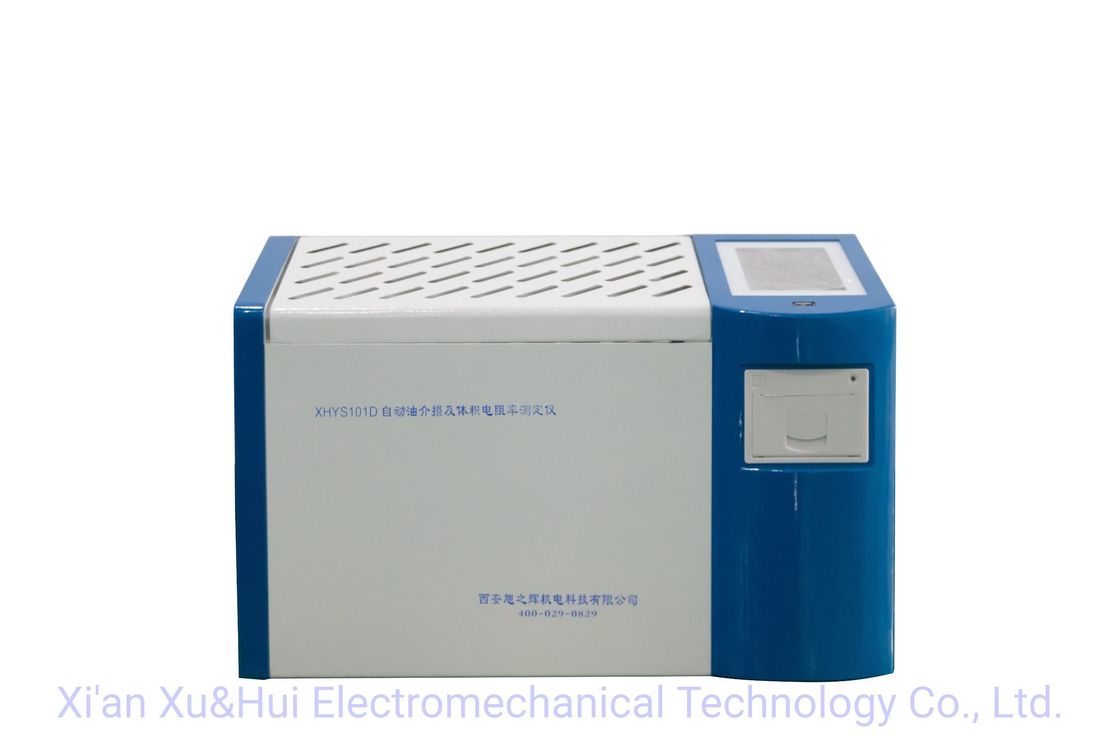

Personalización XHYS101 Factor de disipación del aceite de aislamiento y sistema de medición de resistividad
Introducción
Sistema de medición del factor de disipación del aceite de aislamiento y de la resistividad DTL, diseñado y fabricado con arreglo a la norma GB/T5654-2007 del material aislante líquido de permittividad relativa,mediciones del factor de pérdida dieléctrica y de la resistividad de CC.Se utiliza para medir el factor de disipación dieléctrica y la resistividad de corriente continua del aceite aislante y otros líquidos aislantes.y integra la célula de ensayo, controlador de temperatura, sensor de temperatura, puente de prueba de pérdida dieléctrica, potencia de prueba CA, condensador estándar, medidor de alta resistencia, fuente de alta tensión CC y otros componentes principales.El instrumento adopta la tecnología digital completa y todos los de medición automática inteligente, está equipado con una pantalla de gran color (800*480) pantalla LCD, que cada paso ha solicitado a los chinos, los resultados de las pruebas se pueden almacenar automáticamente e imprimir salida,para que el operador sin formación profesional pueda utilizarlo con competencia.
Las principales funciones y características
1. La celda de ensayo utilizada de la estructura de tres electrodos de acuerdo con la norma nacional GB/T5654-2007, con una distancia de electrodos de 2 mm,puede eliminar los efectos de la capacidad perdida y la fuga en los resultados de los ensayos de pérdida dieléctricaEl aparato es
equipado con el interruptor de solenoide de drenaje de aceite, y podemos vaciar la celda de ensayo en caso de no retirarla y enjuagarla con la muestra de ensayo.
2. El instrumento adopta el calentamiento por inducción de media frecuencia, algoritmo de control de temperatura PID. Este método de calentamiento tiene las ventajas de t no contacto entre la celda de ensayo y el cuerpo de calentamiento,calefacción uniforme, velocidad rápida, control conveniente, control estricto de la temperatura dentro del rango de error de la temperatura preestablecida.
El condensador estándar interno es una capacidad de tres electrodos llenos de gas SF6, y su pérdida dieléctrica y capacidad eléctrica del condensador son independientes de la temperatura ambiente, la humedad y otros efectos,para que la precisión del instrumento pueda garantizarse incluso después de un uso prolongado.
4. suministro de energía de prueba de CA utilizando la conversión AC-DC-AC, evitar eficazmente las fluctuaciones en la tensión de la red y la frecuencia en el efecto de medición de la precisión de la pérdida dieléctrica.el instrumento puede funcionar correctamente.
5Función de protección perfecta: cuando hay sobre tensión, sobre corriente o cortocircuito de alto voltaje, los instrumentos pueden cortar rápidamente la presión y emitir un mensaje de advertencia.Cuando la temperatura del sensor falla o no está conectado, el instrumento emitirá también un mensaje de advertencia.
6Hay un relé limitador de temperatura en el calentamiento por inducción de media frecuencia.Cuando la temperatura supera los 120 grados, el instrumento libera el relé y deja de calentar.
7. más conveniente el parámetro experimental se establece. rango de ajuste de temperatura 0 ~ 125oC, rango de ajuste de voltaje CA 500 ~ 2000V, rango de ajuste de voltaje CC 0 ~ 500V.
8. Uso de pantalla grande LCD, con luz de fondo y pantalla clara. Interfaz amigable, simplemente siga el menú chino, ingrese el comando, el instrumento se puede probar automáticamente.Y almacenar y imprimir automáticamente los resultados de las pruebas.
9Con un reloj en tiempo real incorporado, la fecha y la hora del ensayo se pueden guardar, mostrar e imprimir con los resultados del ensayo.
10La medición de la capacidad de la celda seca y el factor de pérdida dieléctrica pueden determinar sus condiciones de limpieza y montaje.
Los datos de calibración se guardan automáticamente y de modo que facilita el cálculo de la permittividad relativa y la resistividad de CC.
