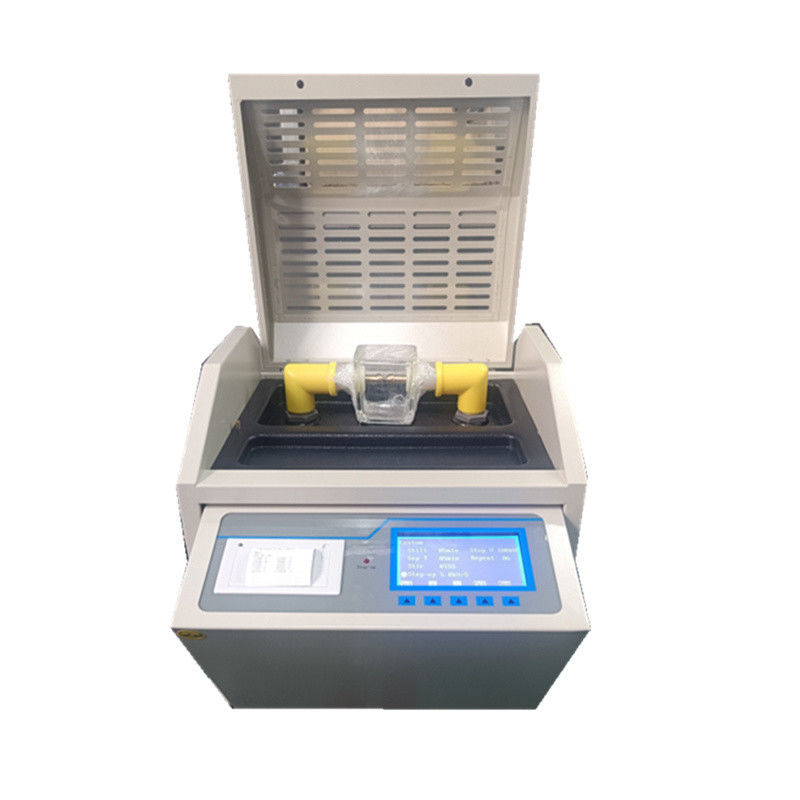

Tester de aceite de aislamiento del transformador Resistencia dieléctrica automática 100kv Descomposición Bdv

This 100kV insulation oil dielectric strength tester is a high-accuracy instrument carefully developed by all scientific research and technical personnel of our company in accordance with the relevant provisions of the national standard GB507-1986 and the industry standard DL/T846.7-2004, dando pleno juego a sus propias ventajas, a través de numerosas pruebas de campo y esfuerzos incesantes a largo plazo.Con el fin de satisfacer las necesidades de los diferentes usuarios, esta serie de instrumentos se puede dividir en modelos de una sola taza, tres tazas y varias tazas.Debido al uso de un microordenador digital de control totalmente automático, la precisión de medición es alta, la capacidad antiinterferencia es fuerte y es segura y confiable.

1El instrumento está controlado por un microcontrolador de gran capacidad y funciona de forma estable y fiable.

2El instrumento está equipado con un circuito de control de amplio alcance para evitar choques;

3El programa de instrumentos está equipado con dos métodos estándar nacionales GB507-1986 y GB507-2002, estándar de la industria DL/429,norma internacional IEC156 y operaciones personalizadas, que puede adaptarse a las diferentes opciones de los diferentes usuarios;

4La copa de aceite del instrumento se fundió en una sola etapa utilizando vidrio especial, lo que elimina los fenómenos de interferencia tales como fugas de aceite;

5. El diseño único de muestreo lateral de alta tensión del instrumento permite que el valor de ensayo se introduzca directamente en el convertidor A/D,evitar errores causados en el circuito analógico y hacer que los resultados de medición sean más precisos;

6. El instrumento tiene funciones de protección contra sobrecorriente, sobrevoltura, cortocircuito y otras funciones en el interior, y tiene una fuerte capacidad antiinterferencia y buena compatibilidad electromagnética;

7- Estructura portátil, fácil de mover, fácil de usar en interiores y exteriores.

Ilustración de las etapas de funcionamiento

Enchufe el cable de alimentación, encienda el interruptor de alimentación, y la pantalla LCD mostrará la página de inicio (Figura 1)


debajo de la página de la figura 1, presione la tecla Configuración para acceder a la página del siguiente nivel (figura 2);

En la página de la Figura 2, presione la tecla Select para mover el cursor a GB1986, y presione la tecla Confirm para ingresar a la subpágina de configuración de GB 1986 (Figura 3).

En la página de la Figura 2, presione la tecla Seleccionar para mover el cursor a GB2002 y presione la tecla Confirmar para ingresar a la subpágina de configuración de GB2002 (Figura 4).

En la página de la Figura 2, presione la tecla Seleccionar para mover el cursor a la configuración de la hora y presione la tecla Confirmar para ingresar la subpágina de configuración de la hora (Figura 5).

En la página mostrada en la figura 2, presione la tecla Seleccionar para mover el cursor a Configuración personalizada y presione la tecla Confirmar para entrar en la subpágina Configuración personalizada (figura 6);

Cada valor de voltaje de avería y el número de ciclos se almacenan automáticamente. Cuando la interfaz de prueba alcanza los 100KV, el LCD muestra:se mostrará que la prueba se ha completado. Luego presione la tecla Confirmar para volver a la página de inicio (Figura 1). Presione la tecla Imprimir o Mostrar para ingresar el registro de almacenamiento de cada avería

valor de voltaje y valor medio del recipiente de aceite (figura 7).
