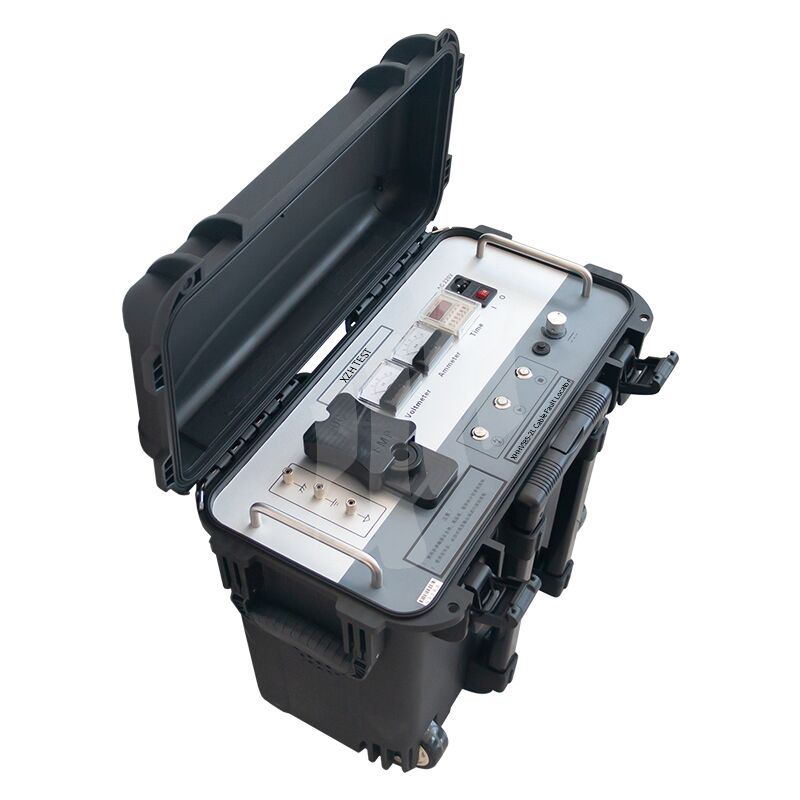

Generador de Impulsos DC Portátil de 32kV 1024J 2uF para Localización y Prueba de Fallas en Cables Subterráneos|XHHV535-2L

El XHHV535-2L es un generador de impulsos de alto voltaje DC portátil y práctico que entrega 1024J de energía de descarga a hasta 32kV para la localización de fallas en cables de alimentación subterráneos y pruebas de voltaje de soporte DC. Diseñado para fiabilidad diaria en campo, combina capacidades esenciales de prueba de impulsos con un diseño sencillo y sin adornos que mantiene bajos tanto los costos de adquisición como de mantenimiento.

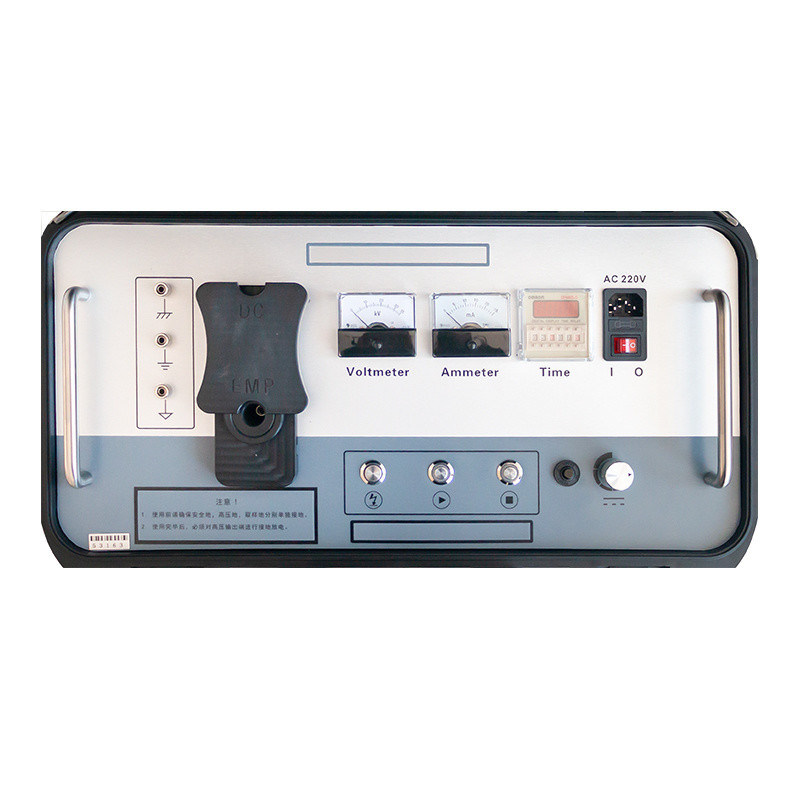

La unidad integra una fuente de alto voltaje DC, un capacitor de almacenamiento de energía de 2μF, un espacio de bola de descarga y un dispositivo de descarga automática en un factor de forma compacto y accesible. Su característica práctica destacada son los terminales de salida duales EMP y DC—eliminando cambios de cable al cambiar entre la localización de fallas por impulso y las pruebas de voltaje de soporte DC. Un relé de tiempo incorporado con intervalos de descarga ajustables de 0 a 100 segundos permite la operación cíclica manos libres durante operaciones prolongadas de búsqueda de fallas. El panel frontal incluye un botón de descarga manual de espacio de bola, protección de arranque cero con retorno a cero del potenciómetro, parada de emergencia y protección automática integral contra sobrecorriente (8mA/3s), sobretensión y sobretemperatura (65°C).

• Terminales de salida duales EMP y DC—puertos separados para descarga de impulsos y soporte DC, sin necesidad de reconfiguración
• Relé de tiempo ajustable incorporado de 0 a 100 segundos para descarga de impulsos cíclica automatizada en su intervalo preferido
• Botón de descarga manual de espacio de bola: impulsos únicos activados por el operador (máximo 1s por pulsación)
• Voltaje de soporte DC y descarga de impulsos operación de modo dual
• Protección contra cortocircuitos súper corta: la salida de alto voltaje puede cortocircuitarse directamente a tierra y continuar operando
• Medidores de puntero duales de nivel 2.5 para monitoreo de voltaje y corriente en tiempo real—proceso de descarga visible de un vistazo
• Medición de voltaje en el lado de alto voltaje para precisión en tiempo real
• Protección de arranque cero con retorno a cero del potenciómetro: arranque bloqueado a menos que el voltaje esté al mínimo
• Botón de parada de emergencia: corte inmediato de alto voltaje en cualquier situación
• Autodescarga: el voltímetro indica el voltaje del capacitor en tiempo real incluso cuando está detenido; la carga residual se descarga de forma segura

El XHHV535-2L está construido para equipos de prueba de cables de nivel de entrada, talleres de servicios públicos municipales, centros de formación profesional, y contratistas con conciencia de costos en mercados en desarrollo—organizaciones que necesitan localización de fallas por impulsos de 32kV y pruebas de voltaje de soporte fiables a un precio accesible. Su diseño de terminal dual EMP/DC y el temporizador ajustable de 0 a 100s lo hacen especialmente adecuado para entornos de formación donde los estudiantes necesitan aprender tanto los procedimientos de localización de fallas como de voltaje de soporte en un solo instrumento, y para programas de mantenimiento rutinario donde la fiabilidad diaria importa más que la precisión de alta gama. Para un rendimiento superior con precisión de nivel 1.5 y mayor energía de descarga, consulte el XHHV535-4Z (35kg, 2450J) o la actualización del XHHV535-2L (25kg, 1225J).
