Pre-localizador de fallas del cable ARC Multi-Pulse 400MHz 120km Rango 0,07m Resolución con acoplador de 35kV DC XHGG502A

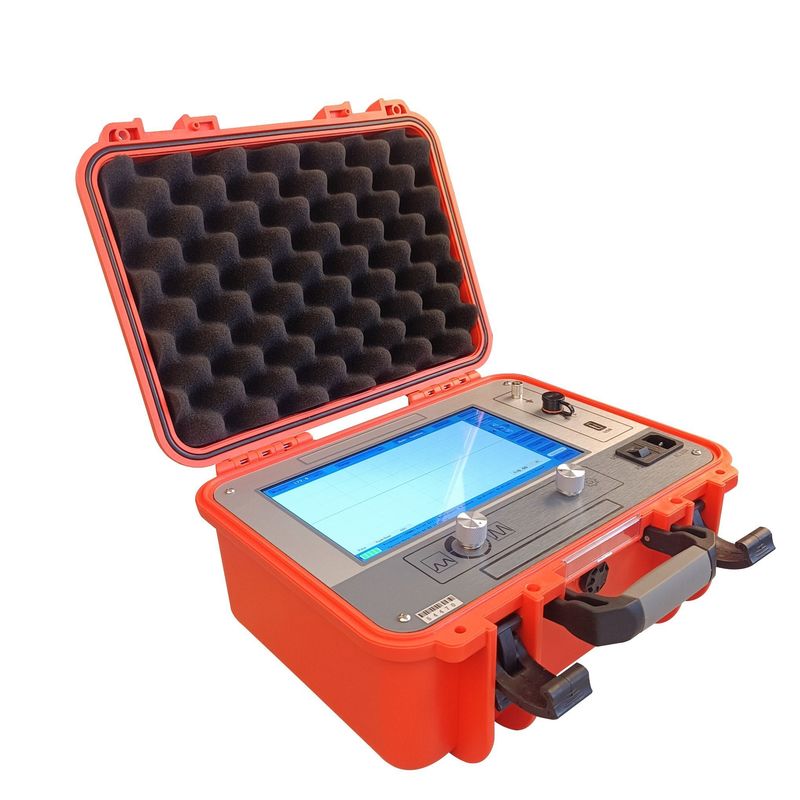

El XHGG502A es un prelocalizador profesional de fallas en cables ARC construido alrededor de una computadora industrial todo en uno con pantalla táctil de 10.1 pulgadas y arquitectura de sistema integrado. Integra tecnologías electrónicas y de computación modernas para realizar filtrado de señales, adquisición de alta velocidad A/D, procesamiento de datos, visualización gráfica y análisis de formas de onda — completando la medición de la velocidad de onda del cable, la longitud y la distancia de falla en un solo flujo de trabajo. El instrumento cubre todo el espectro de tipos de fallas en cables: cortocircuitos de baja resistencia, circuitos abiertos, desconexiones, fugas de alta resistencia y fallas de alta resistencia por arco eléctrico en cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados de todos los materiales, secciones transversales y medios dieléctricos. Todos los indicadores técnicos cumplen con GB/T 18268.1, DL/T 849.1-2019 y JJF1042-2020.

Lo que distingue al XHGG502A de los prelocalizadores convencionales es su método patentado de múltiples impulsos ARC de ocho impulsos. Cuando se conecta al acoplador de impulsos de 35kV CC incluido, el instrumento dispara 8 impulsos secuenciales en el punto de falla del cable, mostrando simultáneamente 8 grupos de formas de onda de comparación de alto y bajo voltaje en la pantalla de 10.1 pulgadas. El sistema convierte matemáticamente cualquier traza de falla de alta resistencia en una forma de onda equivalente limpia de cortocircuito de baja resistencia — haciendo que la interpretación sea prácticamente inequívoca y permitiendo el cálculo automático de la distancia que no requiere habilidades expertas de análisis de formas de onda. Esta tecnología, combinada con tres modos de prueba (impulso de bajo voltaje TDR, corriente de impulso ICE y múltiples impulsos de reflexión de arco ARM), ofrece la tasa de éxito de detección de fallas y la precisión de prueba más altas disponibles en su clase.

No se requieren accesorios adicionales. Sin compra de acoplador por separado. Sin cables faltantes.Todo lo necesario para pruebas TDR, ICE y ARM de múltiples impulsos se incluye en el envío estándar.

• Pantalla táctil TFT de alto brillo de 10.1 pulgadas: Resolución 1024*600, retroiluminación LED ultra brillante de 280 nits. Las formas de onda permanecen nítidas y legibles bajo la luz solar directa. Doble operación táctil + botón codificado — táctil para navegación del software, botones físicos para control con guantes en condiciones húmedas.
• Muestreo de 400 MHz, resolución de 0.07 m, alcance de 120 km: Conversión A/D variable de 1 MHz ~ 400 MHz con una resolución mínima líder en la industria de 0.07 m — más de 7 veces más fina que los instrumentos convencionales de 100 MHz. 10 preajustes de alcance seleccionables de 100 m a 100 km, más una capacidad máxima de ≥120 km.
• Múltiples impulsos ARC de ocho impulsos con acoplador de 35kV CC incluido: 8 impulsos secuenciales generan conjuntos de formas de onda de comparación que convierten fallas complejas de alta resistencia en equivalentes simples de cortocircuito. Cálculo automático de distancia con anulación de análisis manual. No se requiere compra de acoplador adicional.
• Tres métodos de prueba integrados: TDR (impulso de bajo voltaje, 300V±15%, 8 anchos de pulso de 0.1μs a 10μs), ICE (corriente de impulso de arco eléctrico) y ARM (múltiples impulsos de reflexión de arco de 8 impulsos). Un instrumento cubre todos los escenarios de fallas en cables.
• Operación totalmente automática: Muestreo continuo automático — nunca se pierde una forma de onda de descarga transitoria. El ajuste automático de rango selecciona el preajuste de prueba óptimo. El análisis automático de formas de onda identifica el reflejo de la falla y muestra la distancia — no se requiere colocación manual de cursores.
• Almacenamiento de más de 8,000 formas de onda con exportación USB: Guarde y nombre formas de onda por sitio de trabajo, ID de cable o fecha. Recupere y compare trazas históricas con fallas actuales. Exportación USB a software de PC para generación de informes formales, gestión de archivo y análisis comparativo avanzado.
• Sistema integrado — Estabilidad sólida como una roca: Arquitectura integrada diseñada específicamente — sin sobrecarga de Windows, sin licencias de software, sin procesos innecesarios. Menú completo en inglés. Arranque rápido, bajo consumo de energía, operación resistente a fallas.
• Chasis protector IP54: Protegido contra el polvo y a prueba de salpicaduras. Funciona de manera confiable desde mantenimiento de subestaciones bajo cero (-20°C) hasta diagnóstico de zanjas de cables en desierto (+65°C).
• Batería de litio integrada de 11.1V: Aproximadamente 2 horas de carga rápida proporcionan más de 5 horas de operación continua en campo. Doble CA/CC — conéctelo a la red de CA 110V~240V u opere completamente con batería.

Método	Mejor para	Aplicación típica
TDR — Pulso de bajo voltaje	Fallas de baja resistencia, cortocircuito, circuito abierto, desconexión	Mantenimiento rutinario de cables, verificación previa a empalmes, calibración de longitud de cable y velocidad de onda
ICE — Corriente de impulso de arco eléctrico	Fallas de fuga de alta resistencia (superiores a varios cientos de Ω); fallas de alta impedancia por arco eléctrico	Análisis de fallas posteriores a la prueba de voltaje de soporte, evaluación de diagnóstico de cables envejecidos
ARM — Múltiples impulsos ARC de 8 impulsos	Todas las fallas de alta resistencia — convierte cualquier traza compleja en equivalente de cortocircuito	Resultados de pulso único difíciles de interpretar; fallas en cables de dieléctrico mixto; cables de larga distancia con múltiples uniones

Lista de empaque

Lista de componentes del instrumento
nombre	cantidad	Gráficos	nombre	cantidad	Gráficos
Probador de fallas en cables	1		Acoplador	1
Línea Q individual	1		Línea Q doble	1
Muestreador	1		Cable de alimentación	1
Línea de alto voltaje del acoplador A	1		Línea de alto voltaje del acoplador B	1
Cable de tierra	1		Cable de comunicación USB	1

P: ¿El acoplador viene con el instrumento?
R: Sí. El acoplador de impulsos de 35kV CC (430*380*220mm, 10kg) se incluye de serie en cada envío del XHGG502A, junto con los cables de conexión de alto voltaje A y B del acoplador.

P: ¿Puede probar cables XLPE (polietileno reticulado)?
R: Sí. El XHGG502A es adecuado para todos los tipos de aislamiento de cables — XLPE, papel impregnado de aceite, caucho y PVC — en cables de alimentación de bajo voltaje (6kV y menos), media/alta tensión (6kV~35kV) y alta tensión (66kV+).

P: ¿El instrumento funciona sin alimentación de red?
R: Sí. La batería de litio integrada de 11.1V admite pruebas de pulso de bajo voltaje para fallas de circuito abierto y de baja resistencia sin alimentación externa. Para métodos de arco eléctrico de alto voltaje y múltiples impulsos, conéctelo a CA 110V~240V o a un generador.

P: ¿Se pueden exportar las formas de onda a una computadora?
R: Sí. Todas las más de 8,000 formas de onda almacenadas se pueden exportar a través de USB al software de PC para gestión de archivo, análisis comparativo y generación de informes formales.

P: ¿Se incluye capacitación?
R: Cada envío incluye un manual de usuario completo. Contáctenos para capacitación in situ, soporte de video remoto u opciones de garantía extendida adaptadas a los requisitos de su equipo.
