Tester TDR de 10.1 pulgadas pantalla táctil 400MHz muestreo 120km alcance acoplador de múltiples pulsos

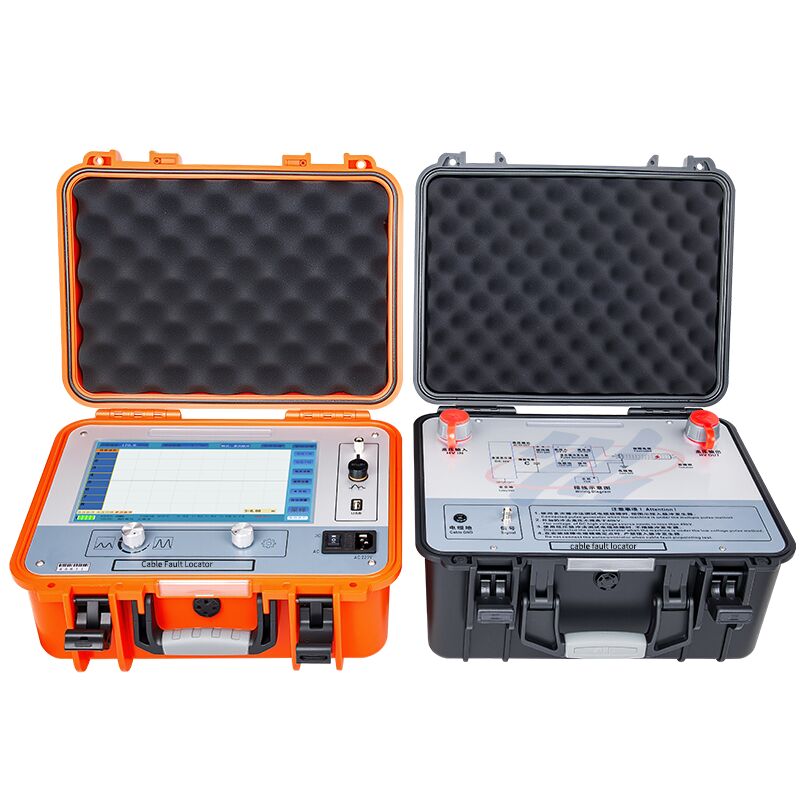

El localizador de fallas en cables XHGG502A adopta un ordenador integrado con pantalla táctil industrial de 10.1 pulgadas y un software de operación sencillo, permitiendo pruebas interactivas humano-máquina. Utiliza un diseño de circuito integrado de grado industrial y un sistema operativo embebido para lograr filtrado de señales, adquisición, procesamiento de datos, visualización gráfica y análisis gráfico, completando la medición de la velocidad del cable, la prueba de longitud del cable, la prueba de distancia de falla del cable y la prueba de resistencia.

Este localizador de fallas en cables es un instrumento especial para medir y analizar el estado y la distancia de falla de los cables de potencia. Es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de potencia, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados de diversos materiales, secciones transversales y medios, así como fallas de alta resistencia por fuga y arco voltaico.

Modo de trabajo: TDR (pulso de bajo voltaje), ICE (Corriente de Impulso), ARM (Método de reflexión de arco) con acoplador configurado.

Pantalla táctil TFT a todo color industrial de 10.1 pulgadas con un sistema embebido simple y estable;

Funciones de prueba de velocidad de onda del cable, prueba de longitud del cable y prueba de distancia de falla;

Muestreo continuo totalmente automático, captura de forma de onda en tiempo real, oportuna y precisa;

Configuración automática del rango de prueba y análisis automático de forma de onda para mostrar la distancia de prueba;

Dos modos de operación de pantalla táctil y botones codificados, simple, rápido y confiable;

Equipado con métodos de pulso de bajo voltaje, método de arco voltaico de alto voltaje y tecnología de prueba de múltiples pulsos (8 veces), visualización de forma de onda suave y fácil interpretación;

Al usar el método de múltiples pulsos, se utiliza con el acoplador de pulsos para mostrar 8 grupos de formas de onda de alto y bajo voltaje para una fácil comparación;

Almacenamiento masivo de formas de onda de prueba: las formas de onda probadas en el sitio se pueden almacenar y recuperar para su análisis;

Retroiluminación LED de ultra alto brillo de 280 nits con resolución de 1024*600, adecuada para entornos de luz solar directa;

Batería de litio de alta capacidad incorporada con carga rápida, que permite pruebas en entornos sin energía;

Adopta un chasis protector no inferior a IP54.

Basado en el principio de onda viajera, el XHGG502A aplica señales de pulso al cable bajo prueba y captura los ecos reflejados en el punto de falla donde cambia la impedancia característica, convirtiendo el tiempo de reflexión en una distancia de falla precisa. Se integran cuatro métodos de prueba para cubrir fallas desde baja resistencia hasta arco voltaico de alta resistencia:

Este instrumento proporciona a los ingenieros de energía una solución confiable e integral para la evaluación del estado de los cables de potencia y la pre-localización de fallas, ayudando a minimizar el tiempo de inactividad a través de mediciones de distancia de falla rápidas y precisas.
