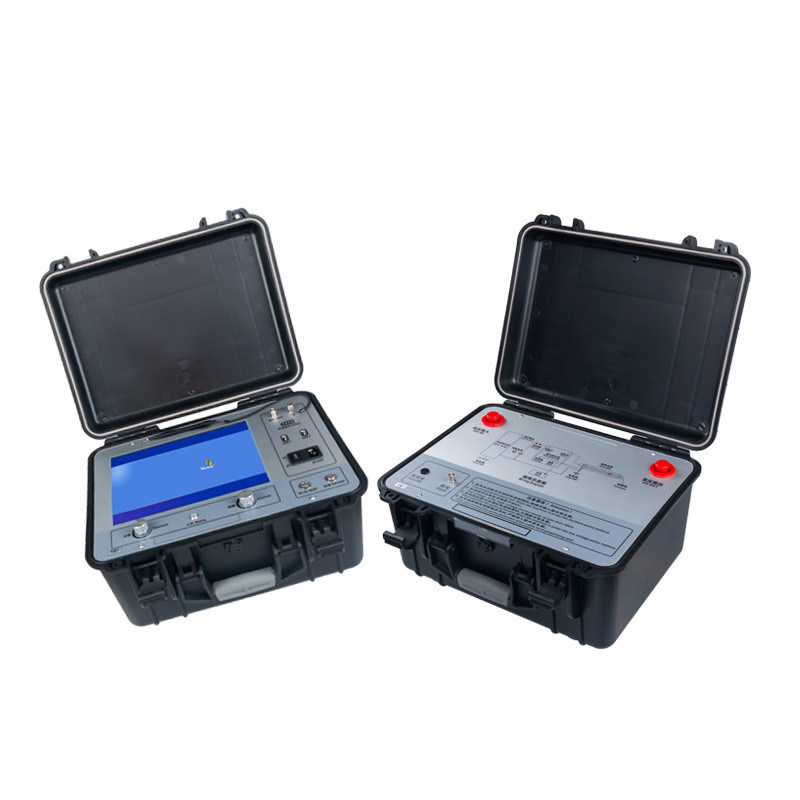

Localizador Preliminar de Fallas de Cable XHGG502
El XHGG502 es un localizador preliminar de fallas de cable portátil de grado industrial que mide y analiza el estado del cable de alimentación y la distancia de la falla utilizando el método de onda viajera (TDR). Construido alrededor de una computadora con pantalla táctil de grado industrial de 12.1 pulgadas y un software dedicado de gestión de cables, combina el método de pulso de bajo voltaje, el método de descarga de alto voltaje y el método avanzado de pulsos múltiples (ocho pulsos) en un solo instrumento. Pre-localiza fallas de baja resistencia, cortocircuito, circuito abierto y desconexión, así como fallas de fuga de alta resistencia y descarga en cables XLPE, PVC, con revestimiento de caucho y papel impregnado de aceite de 35kV y menos, junto con cables coaxiales de alta frecuencia, cables telefónicos locales, cables de alumbrado público y cables enterrados.
Aplicaciones y Público Objetivo
Diseñado específicamente para proveedores de servicios de pre-localización de fallas de cable profesionales, equipos de puesta en marcha y pruebas de aceptación de cables de alto voltaje de contratistas de ingeniería eléctrica, y grupos de posventa de fabricantes de cables que necesitan pre-localización confiable de la distancia de la falla y generación automática de informes de pruebas en cables de distribución XLPE de 35kV y menos.
Especificaciones Clave
| Parámetro |
Especificación |
| Pantalla |
Computadora todo en uno táctil de grado industrial de 12.1 pulgadas |
| Sistema Operativo |
Computadora industrial integrada con software dedicado de gestión de cables |
| Métodos de Prueba |
Método de pulso de bajo voltaje, método de descarga de alto voltaje, método de pulsos múltiples (ocho pulsos) |
| Frecuencia de Muestreo |
400MHz |
| Amplitud del Pulso de Bajo Voltaje |
400V |
| Ancho del Pulso de Bajo Voltaje |
0.25 µs / 2 µs / 4 µs |
| Resolución Mínima |
0.1m |
| Rango de Medición |
≥68km |
| Punto Ciego de Prueba |
≤10m |
| Error de Medición |
≤±(0.5%×L+1m), L es la longitud del cable |
| Rangos de Longitud de Cable de Prueba |
<1km (short distance)>3km (larga distancia) |
| Voltaje de Soporte del Acoplador de Pulso |
DC 35kV |
| Fuente de Alimentación |
Carga AC 110–240V, 50/60Hz; batería de litio incorporada de 10400mAh |
| Condiciones de Trabajo |
-20°C a +65°C, humedad relativa 90%, 750±30mmHg |
Características Avanzadas
Control de computadora de grado industrial de 12.1 pulgadas con operación táctil
Sistema operativo integrado con un potente sistema de gestión de cables y generación automática de informes
Mide la velocidad de onda del cable y la distancia de la falla
Muestreo continuo totalmente automático que nunca pierde una forma de onda de descarga
Adopta la última computadora industrial integrada y la tecnología de prueba de ocho pulsos (pulsos múltiples) más avanzada del mundo, junto con el método de descarga de alto voltaje de impulso y el método de pulso de bajo voltaje
Cualquier falla de alta resistencia presenta las características de forma de onda más simples similares a una falla de cortocircuito de pulso de bajo voltaje, lo que facilita su interpretación
La señal reflejada enviada por el acoplador de pulso se muestra automáticamente, y la forma de onda de longitud completa del circuito abierto del cable se muestra al mismo tiempo
Almacenamiento masivo de formas de onda: las formas de onda de campo se pueden almacenar en un orden preestablecido y recuperar en cualquier momento, con anotaciones escritas a mano del personal de prueba, ubicaciones y características de la falla
Pantalla LCD grande de ultra alto brillo legible a la luz solar directa, con potente procesamiento de datos y una interfaz amigable
Interfaz USB estándar para exportación de datos, y soporta impresión de formas de onda
Medidas de protección de alto voltaje extremadamente seguras para que el probador no se bloquee ni se dañe en un entorno de alto voltaje de impulso
Batería de litio de gran capacidad incorporada para pruebas de circuito abierto y cortocircuito de baja resistencia en un entorno sin energía
Configuración Estándar
Cada XHGG502 se envía como un kit completo de pre-localización, por lo que un equipo de campo puede cambiar entre los métodos de pulso de bajo voltaje, descarga de alto voltaje y pulsos múltiples sin necesidad de adquirir piezas adicionales.
| Artículo |
Cantidad |
Función |
| Probador de Fallas de Cable (Unidad Principal) |
1 |
Prueba y analiza cables utilizando los métodos de pulso de bajo voltaje, descarga de alto voltaje y pulsos múltiples |
| Acoplador |
1 |
Se utiliza en el método de pulsos múltiples (ocho pulsos) |
| Lápiz Óptico |
1 |
Operación táctil en la pantalla integrada para una selección precisa |
| Línea Q Simple (Línea de Salida, 1.5m) |
1 |
Conecta la unidad principal al cable bajo prueba en el método de pulso de bajo voltaje |
| Línea Q Doble (Línea de Entrada, 2m) |
1 |
Conecta la unidad principal al muestreador en el método de descarga de alto voltaje |
| Muestreador |
1 |
Recibe la señal de alto voltaje reflejada en el método de descarga |
| Cable de Alimentación (1.8m) |
1 |
Cable de carga para la unidad principal |
| Cable de Alto Voltaje del Acoplador A (2m) |
1 |
Conecta el acoplador y el cable bajo prueba en el método de pulsos múltiples |
| Cable de Alto Voltaje del Acoplador B (2m) |
1 |
Conecta el acoplador y la fuente de señal de pulso de alto voltaje |
| Cable de Tierra (2.5m) |
1 |
Cable de tierra del acoplador |
Preguntas Frecuentes
P1: ¿Qué fallas de cable puede pre-localizar el XHGG502?
Pre-localiza fallas de baja resistencia, cortocircuito, circuito abierto y desconexión, así como fallas de fuga de alta resistencia y descarga en cables XLPE, PVC, con revestimiento de caucho y papel impregnado de aceite de 35kV y menos, además de cables coaxiales de alta frecuencia, cables telefónicos locales, cables de alumbrado público y cables enterrados.
P2: ¿Qué tan lejos y con qué precisión puede medir?
El rango de medición es (hasta) 68 km con una resolución mínima de 0.1 m, un punto ciego de prueba de 10 m o menos, y un error de medición de no más de (0.5% x L + 1 m), donde L es la longitud del cable; se proporcionan tres rangos de longitud (<1km, 3km).
P3: ¿Qué métodos de prueba soporta?
Soporta el método de pulso de bajo voltaje, el método de descarga de alto voltaje y el método de pulsos múltiples (ocho pulsos), todos seleccionables desde la interfaz de pantalla táctil.
P4: ¿Puede funcionar sin energía de red en el sitio?
Sí. Una batería de litio incorporada de 10400 mAh soporta pruebas de campo, y la batería se carga desde AC 110-240V. Las pruebas de pulso de bajo voltaje pueden funcionar con AC 220V, pero las descargas de alto voltaje y el muestreo de pulsos múltiples no deben realizarse mientras el instrumento se está cargando.
P5: ¿Cómo se almacenan y exportan las formas de onda de prueba?
El muestreo se realiza a 400 MHz con captura continua totalmente automática; las formas de onda se pueden almacenar en un orden preestablecido con anotaciones escritas a mano, recuperar en cualquier momento y exportar o imprimir a través de la interfaz USB estándar.
Nota: Está estrictamente prohibido conectar energía AC 220V al ejecutar pruebas de descarga de alto voltaje o muestreo de pulsos múltiples. Los cables de alto voltaje del acoplador solo se pueden enchufar y desenchufar, y nunca deben girarse o torcerse.
