Pre-localizador de fallas de cable TDR personalizable Localizador de distancias de fallas de cable preciso

Name: Pre-localizador de fallas de cable TDR personalizable Localizador de distancias de fallas de cable preciso
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Se trata de un producto de la industria de la energía.
Price: 1,550.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Xi'an, Shaanxi, China
Nombre de la marca:	XZH TEST
Certificación:	CE,ISO
Número de modelo:	Se trata de un producto de la industria de la energía.

Información detallada

Lugar de origen:

Xi'an, Shaanxi, China

Nombre de la marca:

XZH TEST

Certificación:

CE,ISO

Número de modelo:

Se trata de un producto de la industria de la energía.

Modelo no.:

Se trata de un producto de la industria de la energía.

Especificación:

475*345*205 mm

Marca registrada:

Prueba XZH

Origen:

Xi'an, Shaanxi, China

Código del SH:

9031809090

Capacidad de la fuente:

2000 piezas/año

Personalización:

Disponible

Servicio postventa:

Certificado de garantía

Garantización:

1 año

Resaltar:

High Light

Resaltar:

Pre-localizador de fallas del cable TDR

Pre-localizador de fallas de cable personalizable

Localizador preciso de la distancia de falla del cable

Trading Information

Cantidad de orden mínima:

Unidad

Detalles de empaquetado:

Casilla de madera

Tiempo de entrega:

5 a 8 días

Condiciones de pago:

T/T

Capacidad de la fuente:

2000 piezas/año

Descripción de producto

Introducción del producto

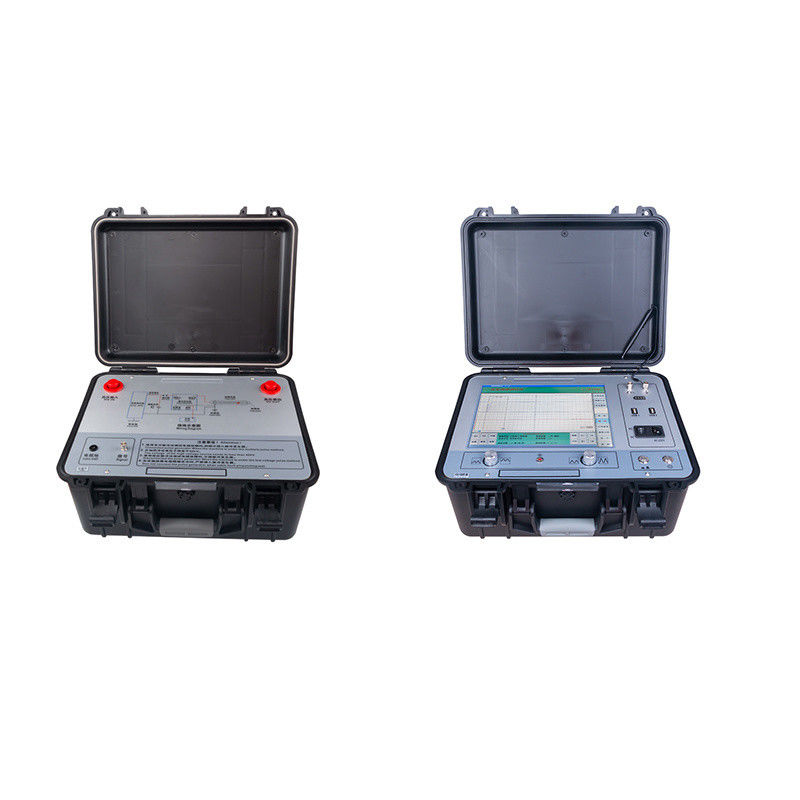

El localizador de fallas de cable subterráneo XHGG502 ARC es adecuado para medir las fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de diversos materiales de diferentes secciones transversales y diferentes medios, cables coaxiales de alta frecuencia, cables telefónicos locales, cables de alumbrado público y cables enterrados. Previene fugas y fallas de flashover de alta resistencia. Sistema de gestión de cables súper potente, generación automática de informes.

Características principales

1. Puede detectar las fallas de alta y baja resistencia de todos los cables de 35KV e inferiores, y tiene una amplia gama de aplicaciones.
2. El instrumento adopta la última tecnología de computadora industrial integrada y el método de "ocho pulsos" más avanzado del mundo.
Tiene el método de flashover de alto voltaje de impacto y el método de pulso de baja presión.
3. Cualquier falla de alta impedancia presenta las características de forma de onda más simples, similares a una falla de cortocircuito de pulso de bajo voltaje, lo que es muy fácil de interpretar.
4. Con software fácil de usar, menú completo en inglés y operación con botones táctiles en la pantalla. La definición de los botones es simple y clara. El método de medición es simple y rápido.
5. La tasa de éxito de la detección de fallas, la precisión de la prueba y la conveniencia de la prueba son mejores que cualquier equipo de prueba nacional.
6. Pantalla LCD grande y de alto brillo como terminal de visualización, se puede observar claramente en el entorno de la luz solar directa
Forma de onda de la pantalla. El instrumento tiene potentes capacidades de procesamiento de datos y una interfaz de visualización amigable.
7. Con la función de tablero de escritura a mano, cuando se guarda la forma de onda, se puede almacenar el personal, las ubicaciones y las características de falla de la prueba de campo.
Información como el proceso de prueba se escribe directamente a mano en el documento guardado.
8. Con medidas de protección de alto voltaje extremadamente seguras. El comprobador de flash no se bloqueará ni se dañará en un entorno de alto voltaje de impacto.
9. Tiene una interfaz USB de impresora estándar.
10. Operación simple y alta confiabilidad. Tiene una muy alta rentabilidad.
11. Sin zona ciega de prueba.
12. Fuente de alimentación de batería de litio polimérica incorporada, puede probar fallas de cortocircuito de circuito abierto y baja resistencia del cable en un entorno sin energía

Pre-localizador de fallas de cable TDR personalizable Localizador de distancias de fallas de cable preciso 2

Datos técnicos

Pantalla	Control de computadora de grado industrial de 12 pulgadas, modo de operación táctil;
sistema	Sistema operativo XP, sistema de gestión de cables superior, genera automáticamente el informe de prueba;
Funciones	medición de distancia y medición de velocidad;
Tasa de muestreo de datos	60MHz, 120 MHz, 240MHz, 400MHz;
Automático	Muestreo continuo totalmente automático, nunca se pierda ninguna forma de onda de descarga;
Método de prueba	método de pulso de bajo voltaje, método de flashover de alto voltaje, método de pulsos múltiples
Ancho de pulso	0.1uS y 2uS
Amplitud de pulso	400Vpp
Distancia de medición	>60Km
Resolución de lectura	0.1m
Precisión de la prueba	menos de 0.5m
Voltaje de resistencia del acoplador de pulso	38kVDC

La señal reflejada enviada por el acoplador de pulso se muestra automáticamente, y la forma de onda de longitud completa del circuito abierto del cable se muestra al mismo tiempo. Esto hace que la representación de la forma de onda característica de falla sea extremadamente simple. Solo hay un tipo de forma de onda de falla de alta resistencia, es decir, la forma de onda de falla de cortocircuito similar al método de pulso de bajo voltaje.
La distancia de falla se muestra automáticamente y no hay zona ciega de prueba.
Con la función de almacenar formas de onda de prueba masivas: las formas de onda probadas en el sitio se pueden almacenar convenientemente en el instrumento en un orden prescrito para su recuperación y observación en cualquier momento.
La forma de onda del punto de falla medida y la forma de onda de circuito abierto de longitud completa de buena fase se pueden mostrar en la pantalla al mismo tiempo para su comparación en la misma pantalla y comparación superpuesta. Hace que el juicio de la distancia de falla sea más preciso.
Fuente de alimentación de batería de litio polimérica incorporada: puede funcionar continuamente durante más de 4 horas después de estar completamente cargada. Cumple totalmente con los requisitos de las pruebas en el sitio. También puede funcionar con una fuente de alimentación de CA externa.
Se muestran automáticamente ocho señales de transmisión de pulsos y reflexión de fallas, y la forma de onda de longitud completa del circuito abierto del cable se muestra al mismo tiempo. Esto hace que la representación de la forma de onda característica de falla sea extremadamente simple. Solo hay un tipo de forma de onda de falla de alta resistencia, es decir, la forma de onda de falla de cortocircuito similar al método de pulso de bajo voltaje. La distancia de falla se muestra automáticamente y no hay zona ciega de prueba.
Condiciones de trabajo: temperatura -25ºC~+55ºC, humedad relativa 85%, presión atmosférica 750±30mmHg.
Detecte de forma precisa y rápida la falla principal del aislamiento de los cables de alimentación con niveles de voltaje de 35KV e inferiores; calibre la longitud del cable; pruebe aproximadamente la distancia de falla del cable

Pre-localización de fallas de cable: con el reflectómetro XHGG502 basado en el método de reflexión de impulsos de bajo voltaje (TDR) y el método de decaimiento de alto voltaje (flashover) (DECAY), método de reflexión de arco (disparo único/disparo múltiple).

Hay tres modos de prueba de XHGG502, pulso de bajo voltaje, flashover de alto voltaje, ARC de disparo múltiple
La imagen de abajo muestra la distancia de falla del cable medida mediante el uso del modo de prueba ARC de disparo múltiple de XHGG502.
Pre-localizador de fallas de cable TDR personalizable Localizador de distancias de fallas de cable preciso 4

La imagen de abajo muestra la distancia de falla del cable medida mediante el uso del modo de prueba de flashover de alto voltaje de XHGG502

Pre-localizador de fallas de cable TDR personalizable Localizador de distancias de fallas de cable preciso 5

La imagen de abajo muestra la longitud del cable o la distancia de falla de circuito abierto del cable medida mediante el uso del modo de prueba de pulso de bajo voltaje de XHGG502. Cuando se utiliza el método de pulso de bajo voltaje, no es necesario conectar el generador de pulso de alto voltaje. Otros métodos de prueba deben utilizarse junto con un generador de pulso de alto voltaje.

Pre-localizador de fallas de cable TDR personalizable Localizador de distancias de fallas de cable preciso 6
