Localizador de Fallas de Cable Subterráneo XHDD503
El Localizador de Fallas de Cable XHDD503 utiliza principios de captación de vibraciones e inducción electromagnética para determinar con precisión la ubicación de fallas en cables subterráneos. Con la ayuda de un generador de impulsos de alto voltaje, la descarga de arco en el punto de falla genera ondas de vibración, ondas sonoras y ondas electromagnéticas. Estos fenómenos físicos son captados por una sonda especializada, amplificados y procesados por el instrumento, y se muestran para el juicio auditivo y visual del operador para completar la localización precisa de la falla directamente sobre el cable.
Adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados hechos de varios materiales con diferentes secciones transversales y medios. Cumple con las normas DL/T 849.2-2019 para detectores de fallas de cables.
Ventajas Clave de Rendimiento
Ampliación: 500.000x | Profundidad de Detección: >10m | Duración de la Batería: 20+ horas | Corriente en Reposo: <10mA
1.Recibe sincrónicamente ondas de vibración, ondas sonoras y ondas electromagnéticas generadas durante la descarga en el punto de falla.
2.Canales acústicos y magnéticos diseñados por separado y alimentados de forma independiente para una capacidad superior antiinterferencia.
3.Superampliación de 500.000x con una profundidad de detección de >10m para fallas de cables enterrados en profundidad.
4.El diseño de microamperímetro analógico proporciona la intensidad de la señal y la tendencia de un vistazo.
5.El nivel cero ajustable se adapta a diversos entornos de campo de señales fuertes y débiles.
6.Diseño de ultra baja potencia con <10mA de corriente en reposo asegura más de 20 horas de operación continua en campo.
7.Sensor de aislamiento físico multicapa con protección impermeable IP65.
| Parámetro |
Especificación |
| Ampliación |
500.000 veces |
| Precisión de Posicionamiento |
<0.1m (acústico-magnético) |
| Impedancia de Salida |
350Ω |
| Profundidad de Detección |
>10 metros |
| Corriente en Reposo |
<10mA |
| Operación Continua |
>20 horas |
| Fuente de Alimentación de Trabajo |
4 × 3.7V 3200mAh baterías de litio |
| Temperatura Ambiente |
-25 ~ 65℃; Humedad: ≤90% |
| Dimensiones de la Unidad Principal |
190 (L) × 75 (W) × 135 (H) mm |
| Peso de la Unidad Principal |
0.81 kg |
| Dimensiones de la Sonda |
85 (D) × 100 (H) mm |
| Peso de la Sonda |
1.4 kg |
| Dimensiones Generales (Empaquetado) |
428L × 350W × 230H mm |
| Peso Total |
7 kg |
El método de sincronización acústico-magnética es una técnica de localización de fallas altamente precisa y única. Su principio se basa en la localización acústica tradicional, mejorada con la detección y aplicación de señales electromagnéticas.
Cuando un impulso de alto voltaje actúa sobre el cable defectuoso, se produce una descarga de arco en el punto de falla, generando ondas de vibración, ondas sonoras, ondas electromagnéticas y otros fenómenos físicos. El instrumento detecta simultáneamente estas señales a través de su diseño de doble canal (acústico + magnético). Al comparar la diferencia de tiempo entre la señal electromagnética (propagación casi instantánea) y la señal acústica, se calcula la distancia precisa al punto de falla. El operador mueve la sonda para encontrar el punto con la menor diferencia de tiempo, lo que indica la ubicación exacta de la falla directamente debajo.
Los canales acústicos y magnéticos alimentados de forma independiente mejoran enormemente la capacidad antiinterferencia, haciendo que este instrumento sea efectivo incluso en entornos de campo eléctricamente ruidosos donde los detectores acústicos de canal único tradicionales tienen dificultades.

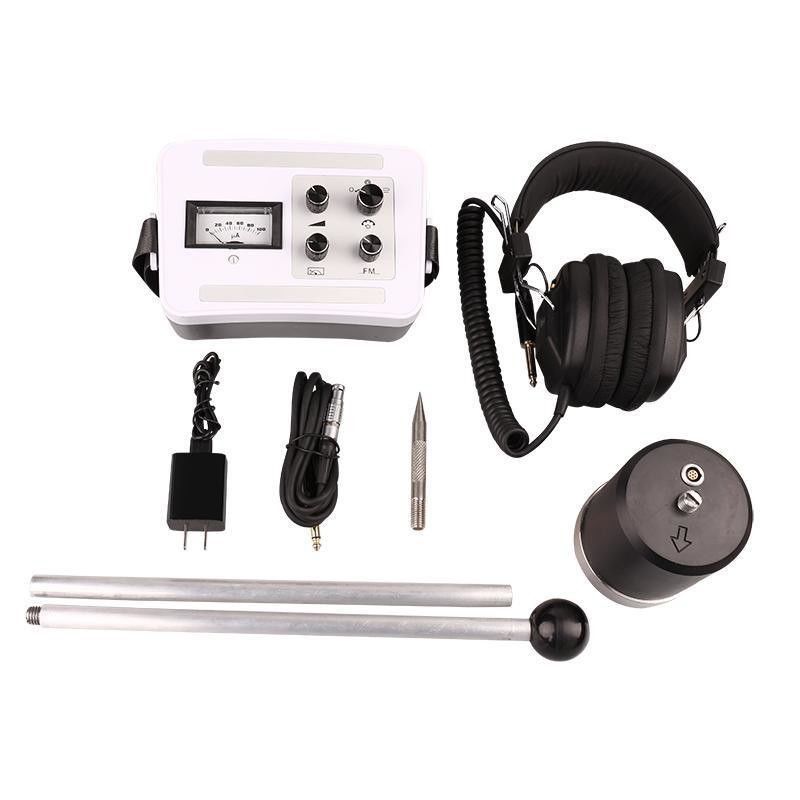

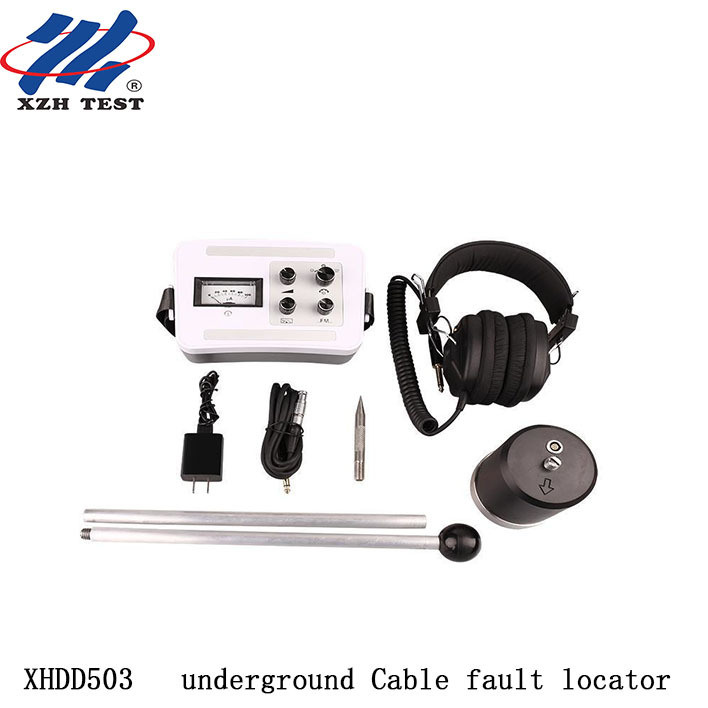

| Componente |
Cantidad |
| Localizador de Fallas de Cable (Unidad Principal) |
1 |
| Sonda (incluyendo varilla de conexión y sensor) |
1 |
| Cable de Señal de 7 Núcleos |
1 |
| Auriculares |
1 |
| Cargador |
1 |
Servicio Postventa: 12 meses de garantía gratuita para problemas de calidad del producto, mantenimiento y soporte técnico de por vida.

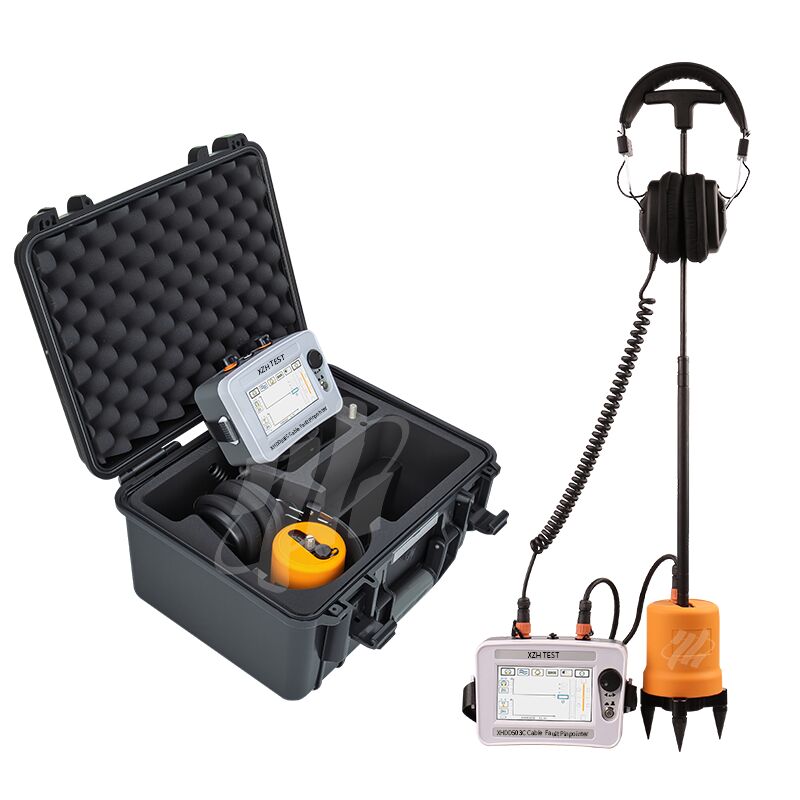

Fotos en el sitio
Preguntas Frecuentes
P: ¿Qué significa la superampliación de 500.000x en la práctica?
La amplificación de señal de 500.000x permite al localizador detectar señales acústicas y magnéticas extremadamente débiles de fallas profundas o de alta resistencia que producen pulsos de descarga débiles. Esto es especialmente valioso para cables enterrados a más de 5 metros de profundidad o en condiciones de suelo atenuantes donde los localizadores de ganancia estándar no registran ninguna señal en la superficie.
P: ¿Cómo mejora la operación continua de 20 horas la productividad en campo?
La duración extendida de la batería de 20 horas cubre operaciones de campo de varios días con una sola carga, eliminando la necesidad de llevar baterías de repuesto o regresar a la base para recargar. Esto es fundamental para sitios remotos, parques eólicos marinos y rutas de cables transcontinentales donde la infraestructura de carga no está disponible. La unidad puede funcionar dos turnos completos más monitoreo nocturno sin interrupción.
P: ¿Para qué tipos de fallas de cable está diseñado este localizador?
Diseñado para fallas de arco y fugas de alta resistencia en cables de alimentación subterráneos con tensiones nominales de 35 kV y menos. El sistema de detección acústico-magnético de alta ganancia funciona con cualquier generador de sobretensión HV que produzca pulsos de descarga periódicos. Es compatible con cables dieléctricos de XLPE, papel impregnado de aceite y caucho/plástico tanto en instalaciones enterradas directamente como en conductos.
P: ¿Cómo se confirma que se está directamente sobre el punto de falla?
La pantalla de sincronización acústico-magnética muestra la diferencia de tiempo entre el pulso electromagnético (instantáneo) y la onda acústica (retrasada por el tiempo de viaje del suelo). Cuando se está directamente sobre la falla, esta diferencia de tiempo alcanza su mínimo. Alejarse aumenta la diferencia de tiempo. Combinado con el volumen acústico máximo en el epicentro de la falla, se obtiene una doble confirmación antes de la excavación.
P: ¿Funciona el localizador con cualquier generador de sobretensión HV?
Sí. El localizador es independiente de la fuente y funciona con cualquier equipo que produzca pulsos de descarga de alto voltaje periódicos: sistemas integrados (serie XHHV535), transformadores de prueba tradicionales + bancos de condensadores y puentes de quemado en modo de pulso. Para obtener mejores resultados, utilice el modo de descarga periódica/cíclica a intervalos de 5 a 10 segundos para un reconocimiento rítmico acústico consistente.
P: ¿Qué garantía y soporte se incluyen?
Garantía estándar de 12 meses que cubre defectos de fabricación, con soporte técnico de por vida. Certificado CE e ISO. El paquete incluye unidad localizadora, auriculares, sensor de tierra, estuche de transporte, cargador y manual de usuario. Capacitación en el sitio y opciones de garantía extendida disponibles bajo petición.
