Localizador de Cables y Tuberías XHGX507C1 | Localizador de Fallas de Cables
El XHGX507C1 es un localizador integral de cables y tuberías para la detección de trayectorias, censo de tuberías y medición de profundidad de tuberías metálicas y cables subterráneos en un entorno sin zanjas. El sistema combina un transmisor, una pinza de corriente de transmisión, un receptor y una pinza de corriente flexible de recepción, y utiliza múltiples tecnologías de filtrado para localizar con precisión cables y tuberías, medir la profundidad e identificar un cable objetivo entre muchos, lo que lo convierte en un instrumento esencial para las unidades de mantenimiento de tuberías y construcción municipal.
Diseñado para: Departamentos municipales de gestión de tuberías y cables, contratistas de telecomunicaciones y fibra, empresas de servicios públicos de gas y agua, departamentos de suministro de energía, equipos de construcción sin zanjas (sin excavación) y empresas profesionales de mantenimiento de tuberías que deben rastrear, mapear y mantener cables subterráneos y tuberías metálicas.
Especificaciones Clave
| Parámetro |
Especificación |
| Modelo |
XHGX507C1 |
| Función |
Detección de trayectoria de tubería/cable, identificación de cable, medición de profundidad y corriente, localización de fallas con marco en A (opcional) |
| Frecuencias de Detección Activa |
640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz (11 en total) |
| Frecuencias Pasivas |
Frecuencia de red de 50Hz, 60Hz, 250Hz; RF 32.7 / 65.6 / 81.9 / 197kHz |
| Rango de Detección (Directo) |
0 – 20 km |
| Rango de Detección (Acoplamiento) |
0 – 10 km |
| Profundidad Medida |
0 – 20 m (precisión ±5% para 0–3 m, -10% para 3–20 m) |
| Alimentación del Receptor |
Batería de litio recargable de alta capacidad de 8.4V 5200mAh |
| Pantalla del Receptor |
Pantalla LCD a color táctil capacitiva de 4.3 pulgadas, visible a la luz del sol |
| Pinza Flexible del Receptor |
Bobina Rogowski, diámetro interior φ200mm |
| Alimentación del Transmisor |
Batería de fosfato de hierro y litio recargable de alta capacidad de 11.1V |
| Potencia de Salida |
Máx. 15W, 9 niveles ajustables |
| Voltaje de Salida Directa |
Máx. 300V, con protección contra sobrecarga y cortocircuito |
| Modos de Salida |
Método de conexión directa, método de acoplamiento, método de inducción |
| Pantalla del Transmisor |
Pantalla LCD a color táctil capacitiva de 5 pulgadas |
| Identificación de Cables |
Se pueden precalibrar de 1 a 20 cables en el transmisor |
| Temperatura/Humedad de Trabajo |
-10°C a 40°C; por debajo del 80% HR |
| Normas de Seguridad |
IEC61010-1 CAT III 600V / CAT IV 150V, IEC61010-031, IEC61326, grado de contaminación 2 |
Características Principales
Múltiples modos de detección: posicionamiento clásico, crucero de cable y medición de distorsión de señal.
Indicación de trayectoria de tubería de 360° en todas las direcciones con visualización continua de profundidad, corriente y posición relativa.
Muestreo y procesamiento digital de alta precisión: estable, ultra alta sensibilidad y una banda de paso de recepción extremadamente estrecha para una fuerte anti-interferencia.
11 frecuencias de detección activa y 3 frecuencias de detección pasiva cubren casi todas las condiciones del sitio.
El transmisor proporciona modos de salida de señal de conexión directa, acoplamiento de calibre e inducción.
Salida de potencia amplificada digital con coincidencia de impedancia totalmente automática y protección totalmente automática.
Identificación de cables tanto para cables energizados como desenergizados, con hasta 20 cables precalibrados en el transmisor.

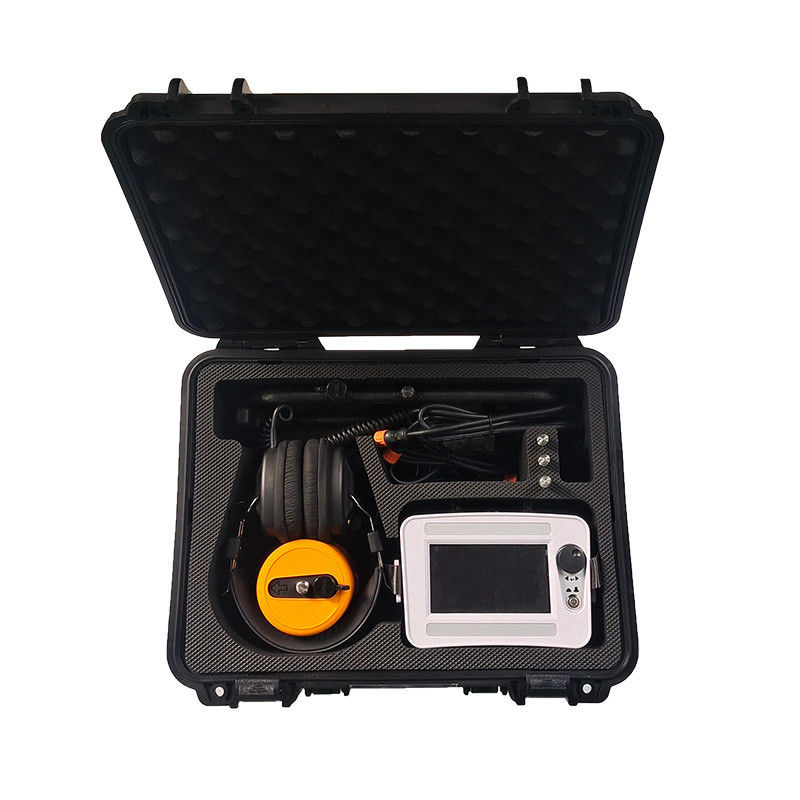

Transmisor integrado en una caja de herramientas especial que puede soportar aproximadamente 200 kg de presión para trabajos de campo exigentes.
Tres Métodos de Inyección de Señal
Método de Conexión Directa
La línea de salida del transmisor se conecta directamente a la tubería metálica o al cable, proporcionando la corriente de emisión máxima y, cuando las condiciones lo permiten, el rango de detección más largo de hasta 20 km. Ideal para tuberías y cables desenergizados con un punto de conexión accesible.
Método de Acoplamiento (Calibre)
Una pinza de transmisión acopla la señal al cable objetivo sin interrumpirlo, por lo que no se necesita operación en un cable energizado. Ideal para la detección e identificación de trayectorias de cables energizados, con un rango típico de hasta 10 km.
Método de Inducción
El transmisor irradia una señal al suelo y a conductores cercanos, ideal para cables enterrados a menos de 2 m de profundidad o cuando no hay un punto de conexión o acceso a pinza disponible.
Preguntas Frecuentes
P1: ¿Para quién está diseñado el localizador de cables y tuberías XHGX507C1?
Está diseñado para departamentos municipales de gestión de tuberías y cables, contratistas de telecomunicaciones y fibra, empresas de servicios públicos de gas y agua, departamentos de suministro de energía, equipos de construcción sin zanjas (sin excavación) y empresas profesionales de mantenimiento de tuberías que deben rastrear, mapear y mantener cables subterráneos y tuberías metálicas.
P2: ¿Qué puede localizar y medir el instrumento?
Realiza la detección de trayectorias de cables y tuberías metálicas subterráneas (seguimiento de posición, visualización de dirección), medición de profundidad y corriente, identificación de cables para aislar un cable objetivo entre muchos, y localización opcional de fallas a tierra con marco en A.
P3: ¿Cuál es el rango de detección y la precisión de profundidad?
Con el método de conexión directa, el rango es de aproximadamente 0–20 km y con el método de acoplamiento de aproximadamente 0–10 km, ambos dependiendo de la resistencia del suelo y del cable. La profundidad medida es de 0–20 m, con una precisión de posicionamiento de ±5% para profundidades de 0–3 m y -10% para profundidades de 3–20 m.
P4: ¿Puede identificar cables energizados de forma segura?
Sí. Identifica cables tanto energizados como desenergizados utilizando una pinza flexible inteligente, por lo que se puede seleccionar un cable objetivo entre muchos para evitar el aserrado erróneo de cables energizados. La identificación de cables energizados solo es aplicable a cables blindados de tres conductores, y las pinzas de transmisión y recepción deben estar en la misma dirección.
P5: ¿Cuántas frecuencias y cuánta potencia proporciona?
Ofrece 11 frecuencias de detección activa de 640 Hz a 197 kHz más 3 frecuencias de detección pasiva (50 Hz, 60 Hz, 250 Hz). El transmisor emite hasta 15 W en 9 niveles ajustables con un voltaje de salida directo máximo de 300 V.
Versión en inglés disponible, por favor contáctenos para más fotos y el manual de operación completo.
