Localizador de fallas del cable
>
Indicador de falla de cable eléctrico Un localizador de fallas de cable subterráneo de potencia de marco

Indicador de falla de cable eléctrico Un localizador de fallas de cable subterráneo de potencia de marco

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: CE, ISO
Número de modelo: Se trata de un sistema de control de velocidad.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
CE, ISO
Número de modelo:
Se trata de un sistema de control de velocidad.
Modelo NO.:
XHDD503E
Uso:
Prueba de cable de red, prueba de cable de audio, prueba de cable coaxial, prueba de cable digital
Fuerza:
Electricidad
Personalizado:
Personalizado
Color:
Negro
Filtrar:
200 Hz-1600 Hz Opcional
Ganancia de la producción:
16 Niveles (0 a 112 dB)
Precisión de posicionamiento acústico-magnético:
Menos de 0,2 m
Precisión de posicionamiento de la tensión de paso:
Menos los de 0.5m
Precisión de la identificación de la ruta:
Menos los de 0.5m
Paquete de transporte:
caja de madera
Marca:
Prueba de XZH
Origen:
Porcelana
Código HS:
9031809090
Capacidad de la fuente:
2000pcs/año
Personalización:
Disponible
Servicio postventa:
Certificado de garantía
Garantía:
12 meses
Resaltar:

High Light

Resaltar:

Indicador de falla del cable eléctrico

,

Indicador de falla de cable subterráneo

Trading Information
Cantidad de orden mínima:
Unidad
Precio:
Negociable
Detalles de empaquetado:
Casilla de madera
Tiempo de entrega:
5 a 8 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000Units/año
Descripción de producto

XHDD503E

Descripción del producto


Descripción
El localizador de fallas de cable utiliza los principios de captación de vibraciones e inducción electromagnética para determinar la ubicación específica del punto de falla del cable. Se utiliza un generador de pulsos de alto voltaje para provocar una descarga de chispa en el punto de falla. Fenómenos físicos como ondas de vibración, ondas sonoras y ondas electromagnéticas generadas por la descarga de chispa en el punto de falla son captados por una sonda especial del instrumento de punteo, amplificados, procesados, mostrados y emitidos por el instrumento de punteo de fallas de cable. La ubicación precisa del punto de falla es determinada por el oído y la vista del probador. Es decir, se completa la tarea de localizar con precisión el punto de falla del cable "directamente sobre el cable y dentro del rango de medición aproximada".
Este instrumento de punto fijo es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión de cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables enterrados hechos de varios materiales con diferentes secciones transversales y medios, así como fugas de alta resistencia y fallas de chispa de alta resistencia.

Características del producto
1. Pantalla LCD de 5 pulgadas táctil de alto brillo garantiza visibilidad bajo la luz solar.
2. Tiene 4 modos de prueba: estándar, mejorado, reducción de ruido y personalizado.
3. Tiene 4 funciones de posicionamiento: sincronización acústico-magnética, acústico puro, magnético puro y voltaje escalonado.
4. Tiene tecnología de reducción de ruido de fondo y puede elegir entre una variedad de métodos de filtrado.
5. Equipado con funciones BNR y de silencio.
4. Tiene indicación de desviación de ruta.
5. Equipado con sensores de señal de aislamiento físico multicapa, grado de impermeabilidad IP65.
6. Batería de litio de gran capacidad incorporada, largo tiempo de espera, equipada con cargador rápido.
7. Pequeño y ligero, fácil de operar y una interfaz hombre-máquina simple.



Especificación técnica
Parámetros del filtro lPaso total: 100Hz~1600Hz.
lPaso bajo: 100Hz~300Hz.
lCualidad: 160Hz~1600Hz.
lPaso de banda: 200Hz~600Hz.
Ganancia de canal: 8 niveles ajustables.
Ganancia de canal magnético: 8 niveles ajustables.
Ganancia de voltaje escalonado: 8 niveles ajustables.
Ganancia de salida: 16 niveles (0~112db)
Impedancia de salida: 350Ω
Precisión de posicionamiento acústico-magnético: ≤0.1m.
Precisión de posicionamiento por voltaje escalonado: ≤ 0.5m.
Precisión de identificación de ruta: ≤ 0.5m.
Tiene funciones de reducción de ruido de fondo BNR y reducción de ruido por silencio.
Método de control de pantalla: Control de pantalla táctil de alto brillo de 5 pulgadas.
Fuente de alimentación: 4*18650 baterías de litio estándar.
Tiempo de espera: más de 8 horas.
Volumen: 428L×350W×230H
Temperatura ambiente: -25~65℃; Humedad relativa: ≤90%.



Principio de funcionamiento
1. Método de sincronización acústico-magnética:
El método de sincronización acústico-magnética es un método muy preciso y único para la localización precisa de fallas. Su principio se basa en el método tradicional de determinación de puntos acústicos y añade la detección y aplicación de señales electromagnéticas.
Cuando el generador de alto voltaje realiza una descarga de impacto en el cable defectuoso, el sonido generado por la descarga en el punto de falla se transmite al suelo. La señal de sonido es captada por una sonda de alta sensibilidad. Después de la amplificación, se puede escuchar un sonido de "pop" al escuchar con auriculares.
La sonda incorporada de la sonda recibe la señal del campo magnético en tiempo real y utiliza el principio de que la velocidad de propagación del campo magnético es mucho mayor que la velocidad de propagación del sonido para determinar la distancia del punto de falla detectando la diferencia de tiempo entre la señal electromagnética y la señal de sonido. Continúe moviendo la posición del sensor para encontrar el punto con la menor diferencia de tiempo acústico-magnético, entonces la ubicación exacta del punto de falla estará debajo de él.
Los instrumentos tradicionales de punto de medición acústica generalmente solo usan auriculares para monitorear, o se complementan con el movimiento de la aguja del medidor para identificar el sonido de descarga en el punto de falla. Dado que el sonido de descarga desaparece en un abrir y cerrar de ojos y no difiere mucho del ruido ambiental, a menudo presenta grandes dificultades para los operadores que no tienen mucha experiencia. El método de sincronización acústico-magnética evita eficazmente los problemas anteriores del método tradicional de medición acústica.
2. Método de sonido puro:
El método de sonido puro consta de un sensor de vibración acústica, un amplificador de señal, un circuito de filtro, una unidad de muestreo, un procesador, una unidad de visualización, una unidad de amplificador de potencia, auriculares, etc.
El método de sonido puro se utiliza principalmente para medir fallas de alta resistencia y de chispa. Su principio principal es utilizar una fuente de alto voltaje para aplicar voltaje de impulso al cable de falla para causar una ruptura por descarga en el punto de falla, y luego usar el sonido generado durante la descarga para localizar con precisión la falla. El sensor de vibración acústica convierte la señal acústica en una señal eléctrica, que es amplificada y filtrada por un amplificador de señal y un circuito de filtro. Finalmente, se restaura a sonido a través de auriculares, o se muestra la intensidad del sonido. El lugar con la mayor intensidad de sonido es el punto de falla.
3. Método magnético puro:
El método magnético puro puede determinar la ruta del cable y la ubicación precisa del punto de falla del cable. Su principio principal es utilizar una fuente de alto voltaje para aplicar voltaje de impulso al cable defectuoso, usar una bobina de inducción para captar la señal de pulso y juzgar si se desvía del cable a través de las características de la señal de pulso. Cuando las características de las señales de pulso captadas se desvían, se determina como un punto de falla.
4. Método de marco en A:
Si ocurre una falla a tierra en un cable enterrado, podemos usar el método de diferencia de potencial para encontrar el punto de falla. El método consiste en agregar un voltaje de prueba entre el punto de prueba del cable defectuoso y el suelo, luego se formará un campo eléctrico distribuido concéntrico con el punto de entrada alrededor del punto de entrada del cable. No hay diferencia de potencial entre ningún punto con el mismo radio en este campo eléctrico, pero hay una diferencia de potencial entre dos puntos cualesquiera con radios diferentes (puntos A y B en la figura), y cuando la distancia entre los dos puntos es fija, la distancia entre los dos puntos es Cuanto más cerca esté el objeto, más fuerte será la diferencia de potencial.
Utilizando esta característica, podemos acercar gradualmente los puntos A y B al punto central. Cuando el punto de falla está exactamente entre los puntos A y B, la diferencia de potencial se vuelve cero. Si continúa moviéndose más allá del punto de falla, la polaridad de la diferencia de potencial se invertirá, de modo que el punto de conexión a tierra se pueda determinar con precisión moviéndose hacia adelante y hacia atrás.

Diseño e instrucciones del instrumento

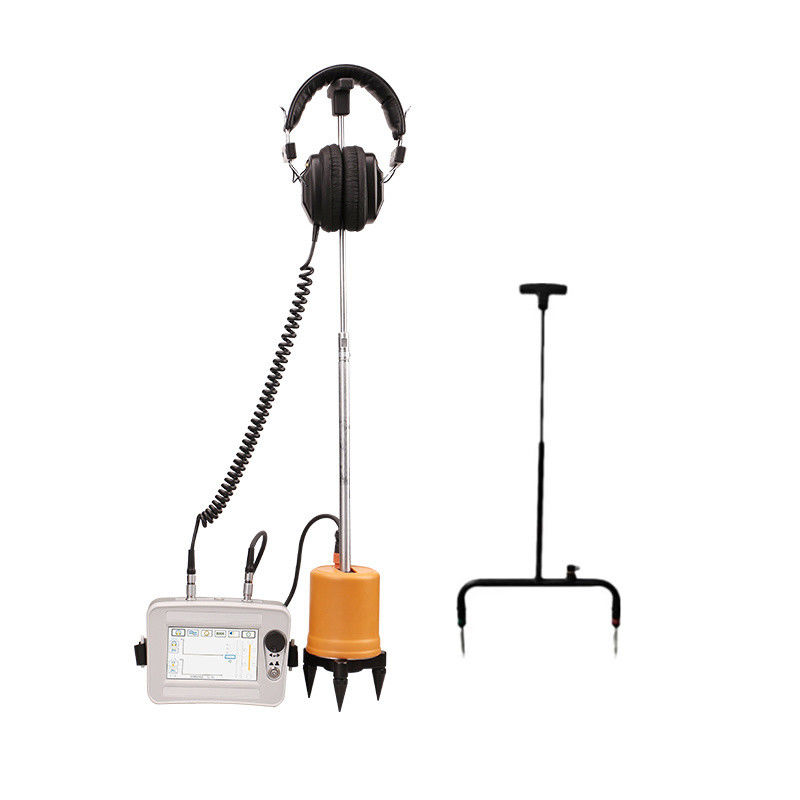

Composición del instrumento
1. Localizador de fallas de cable: localiza con precisión los puntos de falla del cable dentro del rango de medición aproximada.
2. Sonda: incluye sonda, sonda, tres garras y varilla de conexión, conectada al canal de entrada para recibir señales.
3. Usar auriculares; conectar el canal de entrada del instrumento de punteo (retroalimentación de la señal de salida).
4. Cable de señal de 7 núcleos: cable de conexión entre el instrumento de punteo y la sonda (conectando el instrumento de punteo y la sonda).
5. Cargador: Conectar a la toma de carga del instrumento para cargar.
6. Marco en A: se utiliza al probar con el método de voltaje escalonado.
7. Cable de conexión del marco en A: localizador de fallas de cable y cable de conexión del marco en A.
8. Pin de tierra: un accesorio a juego para el marco en A.

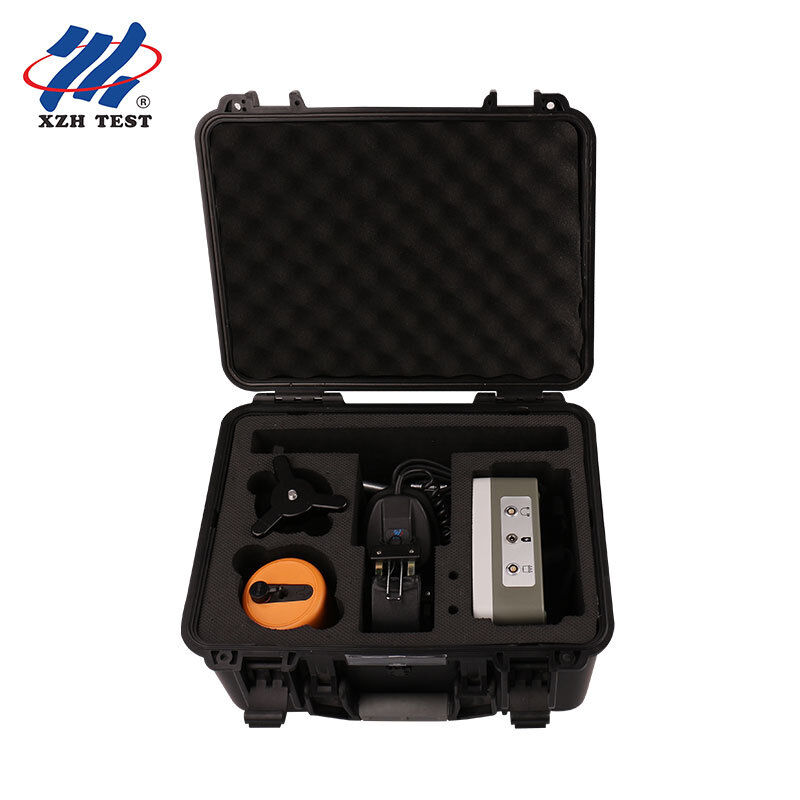

Lista de empaque
Indicador de falla de cable eléctrico Un localizador de fallas de cable subterráneo de potencia de marco 0

Indicador de falla de cable eléctrico Un localizador de fallas de cable subterráneo de potencia de marco 1

Una vez conectado el marco en A, entrará automáticamente en la interfaz de prueba que se muestra a la derecha.
Tenga en cuenta que en la parte inferior del marco A hay flechas, roja y verde, con la roja delante y la verde detrás. Esto significa que la roja indica el final del cable y la verde indica el principio del cable.

Indicador de falla de cable eléctrico Un localizador de fallas de cable subterráneo de potencia de marco 2
Indicador de falla de cable eléctrico Un localizador de fallas de cable subterráneo de potencia de marco 3
Mueva lentamente el marco en A a lo largo de la ruta de enterramiento del cable hacia el final del cable y observe los cambios en los gráficos de barras rojo y verde en la pantalla de prueba. Esto refleja un cambio en la dirección de la corriente.
A gran distancia del punto de daño, las barras roja y verde en la pantalla aparecen ligeramente irregulares y pequeñas.
Cuando se acerque al punto de falla, por ejemplo, a unos 5 metros del punto de falla, notará que el gráfico de barras rojo se vuelve muy grande, como se muestra en la imagen de arriba a la izquierda.
Cuando esté directamente sobre el punto de falla o aproximadamente 1-2 metros delante y detrás del punto de falla, notará que los gráficos de barras rojo y verde se vuelven muy pequeños y aparecen en la pantalla como se muestra en la imagen de la derecha arriba.
Una vez que pase el punto de falla, por ejemplo, a unos 5 metros del punto de falla, notará que el gráfico de barras verde se vuelve muy grande.
De esta manera, buscando pacientemente, puede encontrar la ubicación de la falla.
