Detector de Metales Digital Subterráneo Portátil Xzh para Localizador de Cables y Tuberías Trazadoras


Introducción del Producto
Este localizador de cables y tuberías XHGX507X utiliza la señal del campo electromagnético del cable subterráneo para localizar el cable, y proporciona lecturas de profundidad y corriente, para realizar la función de detección de cables.
El transmisor y el receptor de este dispositivo cumplen con la Parte 15 de las Reglas de la FCC de EE. UU., este equipo cumple con las disposiciones relevantes de la Directiva Europea 1999/5/CE.
Características:

1. Este dispositivo se puede utilizar para la búsqueda de trazado de cables, identificación de cables sin tensión y con tensión
2. Soporta funciones de indicación de dirección de corriente y fase, y tiene una tecnología única que puede mostrar la dirección de la corriente y la fase de la señal de seguimiento, mejorando efectivamente la precisión de la ruta de búsqueda.
3. Al mismo tiempo, también puede detectar la profundidad de enterramiento del cable.
4. Transmisor con múltiples opciones de frecuencia, 577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SS BAJA, SS ALTA, modo multifrecuencia.
5. Función con óhmetro para probar el valor de resistencia externa continua actual.
6. Pantalla digital de intensidad de señal
7. Ganancia
8. Las flechas izquierda y derecha indican la ubicación de la tubería
9. frecuencia de trabajo
10. Pantalla gráfica de intensidad de señal
11. Modo de operación
12.  potencia de la batería
13. La brújula indica la dirección de la tubería
14. Visualización en tiempo real de la profundidad y corriente de la tubería

Breve introducción al transmisor



Panel del transmisor e introducción a las funciones
El transmisor es una fuente de señal que puede emitir suficiente potencia y es uno de los núcleos de este conjunto de instrumentos. Tiene funciones completas, alta inteligencia y operación simple.
Introducción al Panel
Nota: ver la imagen de arriba
1. Tecla  2. Puerto de salida  3. Área de pantalla LCD  4. Tecla compuesta de frecuencia  5. Ajuste de potencia
tecla compuesta
6. Tecla compuesta de menú  7. Puerto de carga
Introducción a la función
1. Tecla de encendido: Este interruptor es un interruptor de autobloqueo; presiónelo para encender la alimentación, el transmisor está en estado de funcionamiento; sáquelo para desconectar la alimentación, el transmisor está en estado de apagado.
2. Puerto de salida: Este puerto es un enchufe de aviación dedicado multiconector; se utiliza para cambiar el modo de salida de la señal. Conectar el cable de conexión directa es el modo de conexión directa; insertar la conexión de la pinza de acoplamiento es el modo de acoplamiento; no conectar el cable es el modo de inducción.
3. Área de pantalla de cristal líquido: Muestra la información básica requerida.
4. Tecla de frecuencia: Esta tecla es un interruptor suave de tipo jog; la frecuencia de la señal de salida se puede cambiar cada vez que se presiona; la alimentación inicial es de 577Hz. Inicialmente 8kHz en modo de detección. En la interfaz del menú de configuración de frecuencia, presione esta tecla para seleccionar o cancelar la frecuencia cubierta por la barra de luz; en la configuración del modo multifrecuencia, presione esta tecla para elegir reemplazar el canal de frecuencia de salida.
5. Tecla de potencia: Esta tecla es un interruptor suave de tipo jog; la potencia de salida se puede cambiar una vez cada vez que se presiona, y se puede seleccionar entre grado bajo, grado medio, grado alto y grado completo. Recorre el menú de frecuencia; en la configuración del modo multifrecuencia, presione esta tecla para seleccionar la frecuencia de salida.
6. Tecla de menú: Esta tecla es un interruptor suave de tipo jog; presione esta tecla para ciclar al menú de configuración de frecuencia, modo de medición de resistencia y configuración de modo multifrecuencia.
7. Puerto de carga: Este puerto es un soporte de carga de Φ2.1; se utiliza para conectar un cargador especial para cargar la batería.
Contenido de la pantalla de la interfaz del transmisor

Frecuencia	Muestra la frecuencia de salida actual
Potencia	Muestra la potencia de salida actual; puede mostrar grado bajo, grado medio, grado alto y grado completo respectivamente
Modo	Muestra el modo de trabajo actual; conexión directa, acoplamiento e inducción pueden mostrarse por separado.
Corriente	Muestra el valor de corriente del bucle actual; la visualización efectiva es de 0-999 mA. Impedancia: Muestra el valor de impedancia del bucle actual; la visualización efectiva es 00001-20000 ohmios.
Potencia	Indica la potencia actual de la batería; se representa mediante un símbolo de batería, todo negro es potencia total, y la izquierda es la visualización del porcentaje de potencia actual.
Consejo de coincidencia	Cuando el círculo debajo de la imagen comienza a girar, significa que el transmisor está funcionando de manera estable.
Configuración de frecuencia	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss baja, ss alta, modo multifrecuencia.

Modo de salida de señal - modo de funcionamiento del transmisor
El transmisor puede emitir diferentes señales de CA, que se pueden aplicar al cable objetivo de tres maneras (conexión directa, acoplamiento, inducción). Para garantizar una transmisión de señal fiable en el cable objetivo, debe haber un bucle fiable en la línea. Puede ser un bucle indirecto compuesto por el suelo, un bucle capacitivo compuesto por una capacitancia distribuida formada entre un cable lo suficientemente largo y el suelo, o un bucle directo compuesto por puntos de falla de cortocircuito entre líneas. Diferentes circuitos cumplen diferentes pruebas.
Breve introducción al receptor

Panel del receptor e introducción a las funciones

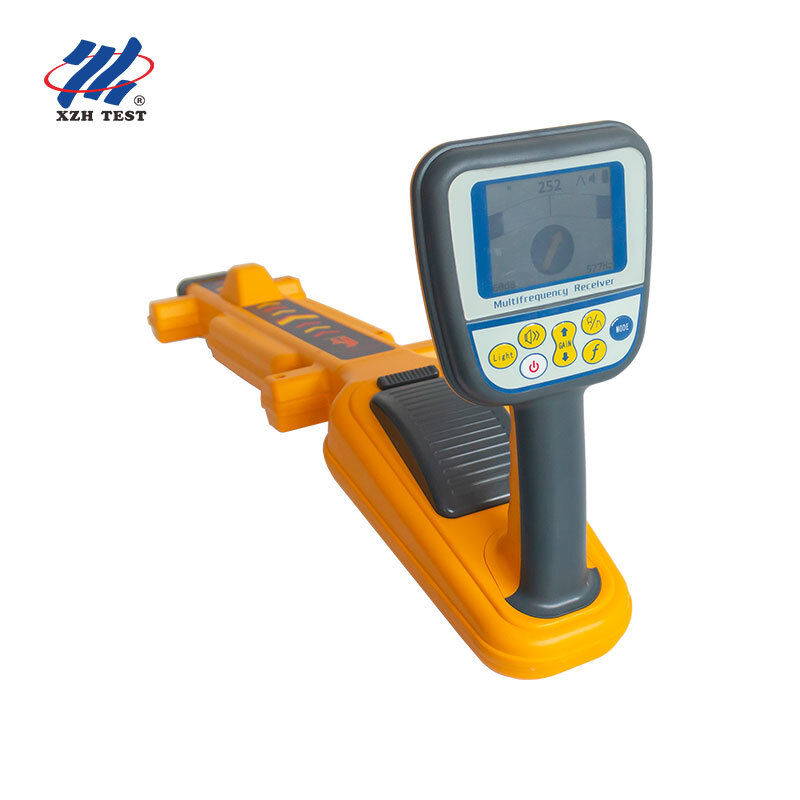

Un receptor es una integración de un circuito de sistema capaz de recibir un campo magnético específico y convertirlo en una señal eléctrica para mostrarlo y alertar al operador. Es el segundo núcleo de este conjunto de instrumentos. Es totalmente funcional, altamente inteligente, portátil, ligero y fácil de operar.



Introducción a la función de contenido de la pantalla de la interfaz
Interfaz del modo de flecha de pico ancho del receptor
Frecuencia: Muestra el valor de frecuencia de recepción actual; el valor inicial es 577Hz al encender.
Rejilla: La intensidad de la señal se indica mediante la longitud de la rejilla; la rejilla se mueve de ambos lados hacia el centro, y la señal es demasiado fuerte o está fuera de rango cuando la rejilla está llena.
Tres dígitos: la intensidad de la señal se indica mediante el tamaño del número; el rango válido es 00.0-99.9, cuando se muestra 99.9, la señal es demasiado fuerte o está fuera de rango.
Brújula de color: indica la dirección de la tubería.
Profundidad y Corriente: Indica la profundidad medida de la tubería subterránea y la corriente en la tubería.
Ganancia: Indica la magnificación de la señal actualmente procesada por el receptor, con un rango dinámico de 000-140db; se ajusta automáticamente por defecto. El arranque inicial es de 60db.
Modo: Indica la forma en que el receptor recibe la señal, y muestra pico estrecho, pico ancho, valle, flecha de pico ancho, pico + valle y equipo externo; el encendido inicial es pico ancho. Los dispositivos externos se reconocen automáticamente.
Nivel de batería: Indica el nivel actual de la batería; se indica mediante el símbolo de batería.
Volumen: Indica el estado de funcionamiento actual del zumbador, representado por el símbolo de bocina más una línea, una línea es de bajo volumen, dos líneas son de volumen medio, tres líneas son de alto volumen, y una cruz es para apagar el zumbador. El encendido inicial es para apagar el zumbador.
Flechas izquierda y derecha: Las flechas aparecen automáticamente fuera del cable para indicar la ubicación del cable; aparecen dos flechas sobre el cable.
Dirección de la corriente: Cuando se utiliza la frecuencia SS, esta función puede mostrar la dirección de la corriente de la señal para ayudar al operador en la búsqueda de trazado.
Indicación de fase: Cuando se utiliza la frecuencia SS, el receptor mostrará la fase de la señal. Mantenga presionada la tecla de frecuencia para borrar la fase.
Características del receptor
1) Posicionamiento del cable: Seleccione el método de cresta y utilice el posicionamiento de antena paralela para rastrear rápidamente el cable objetivo. Cuando está sobre el cable, la señal es la más grande y los dos lados se reducen. Elija el método de valle y utilice la antena vertical para el posicionamiento. Cuando no hay cables adyacentes ni fuentes de interferencia, el posicionamiento es más preciso y fiable. Cuando el receptor está sobre el cable, la señal es la más pequeña y la señal en ambos lados es grande.
2) Medición de profundidad: En modo de conexión directa, la profundidad se mide directamente. Coloque el receptor directamente sobre la tubería y mantenga el cuerpo del instrumento inmóvil cuando la dirección indicada por la brújula apunte directamente hacia adelante, y el valor de sondeo en tiempo real se mostrará en la esquina superior izquierda.
indicación de voz
Una gran característica de este instrumento es que tiene una indicación de voz, que puede reducir la fatiga visual del operador cuando trabaja durante mucho tiempo y hacer que el trabajo de detección sea más simple y claro. El volumen del sonido emitido por el receptor es proporcional a la intensidad de la señal recibida. Bajo ganancia unitaria, cuando el sonido del receptor es fuerte y rápido, significa que la señal recibida es fuerte, y viceversa, significa que la señal recibida es débil. Cuando el receptor está en el método de cresta, el sonido es más fuerte y agudo justo encima del cable, y el sonido es pequeño y disperso en ambos lados. Cuando el receptor está en el método de valle, el sonido es el más pequeño y disperso justo encima de la tubería, y el sonido es fuerte y apretado en ambos lados.
Modo de funcionamiento del receptor
principio de funcionamiento
Cuando se aplica una señal al cable, hay una corriente en el cable, y la corriente genera un campo magnético que se irradia alrededor del cable. La frecuencia del campo magnético es consistente con la frecuencia de la señal aplicada. La intensidad es el cable como centro del círculo y la radiación disminuye, y la dirección es la dirección tangencial de un punto determinado en el círculo de radiación.
El receptor recibe la señal del campo magnético o la señal del campo eléctrico de fuga irradiada por el cable a través de la antena interna o el dispositivo de entrada externo, y puede procesarse en dos modos de trabajo diferentes, y se le indica al operador el cambio de intensidad de la señal.
Modo de recepción de señal - modo de funcionamiento del receptor
Método de cresta (picos estrechos, picos anchos, flechas anchas, picos + valles)
Método de valle (valle)
