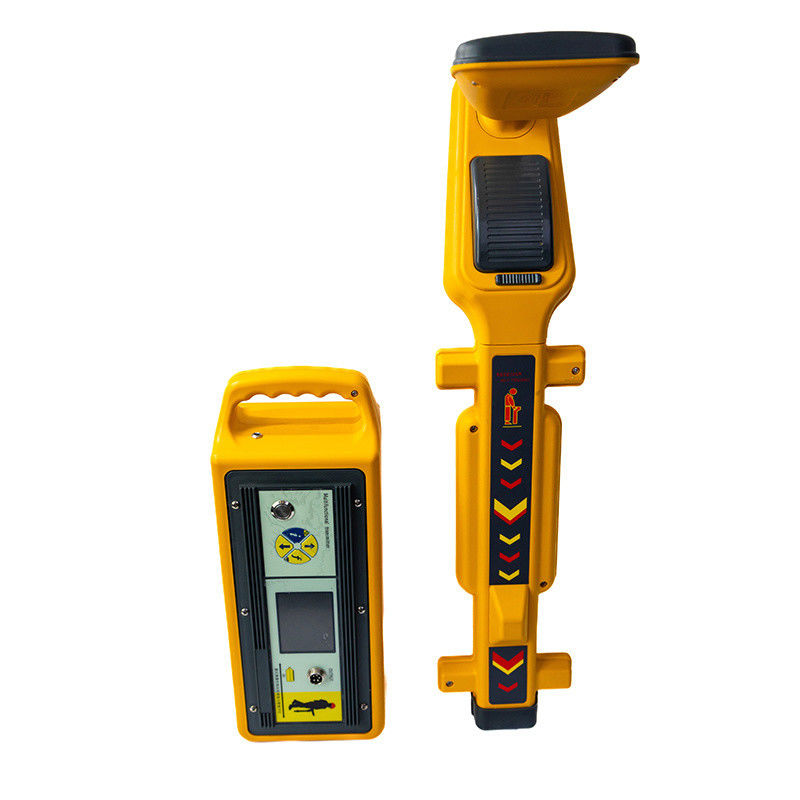

XHGX507X Localizador Inteligente de Tuberías de Cable Subterráneo Amarillo para el Trazado de Rutas

Introducción del Producto
Este localizador de tuberías de cable XHGX507X utiliza la señal de campo electromagnético del cable subterráneo para localizar el cable, y proporciona las lecturas de profundidad y corriente, para así realizar la función de detección de cables.
El transmisor y el receptor de este dispositivo cumplen con la Parte 15 de las Normas de la FCC de EE. UU., este equipo cumple con las disposiciones relevantes de la Directiva Europea 1999/5/CE.
Características:

Este dispositivo se puede utilizar para la búsqueda de rutas de cable, la identificación de cables sin tensión y con tensión
Admite funciones de indicación de dirección de corriente y fase, y tiene una tecnología única que puede mostrar la dirección de la corriente y la fase de la señal de seguimiento, mejorando eficazmente la precisión de la ruta de búsqueda.
Al mismo tiempo, también puede detectar la profundidad de enterramiento del cable.
Transmisor con múltiples opciones de frecuencia, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS BAJA, SS ALTA, modo multifrecuencia.
Función con ohmímetro para probar el valor de resistencia continua externa de la corriente.
Visualización digital de la intensidad de la señal
ganancia
Flechas izquierda y derecha indican la ubicación de la tubería
frecuencia de trabajo
Visualización gráfica de la intensidad de la señal
Modo de funcionamiento
potencia de la batería
La brújula indica la dirección de la tubería
Visualización en tiempo real de la profundidad y la corriente de la tubería

Breve introducción al transmisor

Localizador de tuberías de cable subterráneo para rastreo de rutas 0

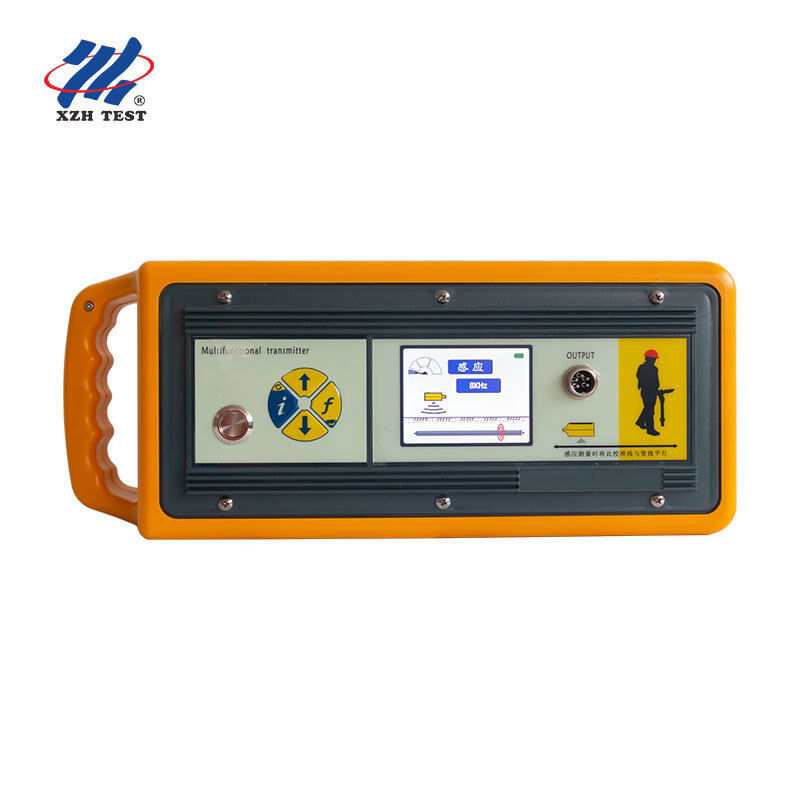

Panel del transmisor e introducción de funciones
El transmisor es una fuente de señal que puede emitir suficiente potencia, y es uno de los núcleos de este conjunto de instrumentos. Tiene funciones completas, alta inteligencia y operación simple.
Introducción al panel
Nota: ver la imagen de arriba
1. Tecla 2. Puerto de salida 3. Área de visualización LCD 4. Tecla compuesta de frecuencia 5. Ajuste de potencia
tecla compuesta
6. Tecla compuesta de menú 7. Puerto de carga
Introducción de funciones
1. Tecla de interruptor: Este interruptor es un interruptor de autobloqueo; presiónelo para encender la alimentación, el transmisor está en estado de funcionamiento; suéltelo para desconectar la alimentación, el transmisor está en estado de apagado.
2. Puerto de salida: Este puerto es un conector de aviación dedicado de múltiples núcleos; se utiliza para cambiar el modo de salida de la señal. Conectar la línea de conexión directa es el modo de conexión directa; insertar la conexión de la pinza de acoplamiento es el modo de acoplamiento; no conectar la línea es el modo de inducción.
3. Área de visualización de cristal líquido: Muestra la información básica requerida.
4. Tecla de frecuencia: Esta tecla es un interruptor suave de jog; la frecuencia de la señal de salida se puede cambiar cada vez que se presiona; el encendido inicial es 577Hz. Inicialmente 8KHz en modo de detección. En la interfaz del menú de configuración de frecuencia, presione esta tecla para seleccionar o cancelar la frecuencia cubierta por la barra de luz; en la configuración del modo multifrecuencia, presione esta tecla para elegir reemplazar el canal de frecuencia de salida.
5. Tecla de potencia: Esta tecla es un interruptor suave de jog; la potencia de salida se puede cambiar una vez cada vez que se presiona, y se puede seleccionar entre bajo grado, grado medio, alto grado y grado completo. Desplácese por el menú de frecuencia; en la configuración del modo multifrecuencia, presione esta tecla para seleccionar la frecuencia de salida.
6. Tecla de menú: Esta tecla es un interruptor suave de jog; presione esta tecla para entrar en ciclo en el menú de configuración de frecuencia, el modo de medición de resistencia y la configuración del modo multifrecuencia.
7. Puerto de carga: Este puerto es un soporte de carga Φ2.1; se utiliza para conectar un cargador especial para cargar la batería.

Contenido de la pantalla de la interfaz del transmisor

Frecuencia	Muestra la frecuencia de salida actual
Indica la potencia actual de la batería; se representa con un símbolo de batería, todo negro es	Muestra la potencia de salida actual; puede mostrar bajo grado, grado medio, alto grado y grado completo respectivamente
Modo	Muestra el modo de funcionamiento actual; se pueden mostrar por separado la conexión directa, el acoplamiento y la inducción. Corriente
Muestra el valor de corriente del bucle actual; la visualización efectiva es 0-999 mA.	Impedancia: Muestra el valor de impedancia del bucle actual; la visualización efectiva es 00001-20000 ohmios. Potencia
Indica la potencia actual de la batería; se representa con un símbolo de batería, todo negro es	potencia completa, y la izquierda es la visualización del porcentaje de potencia actual. Consejo de coincidencia
Cuando el círculo debajo de la imagen comienza a rodar, significa que el transmisor está	funcionando de forma estable. Configuración de frecuencia
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss bajo, ss alto, modo multifrecuencia.	Modo de salida de señal - modo de funcionamiento del transmisor

El transmisor puede emitir diferentes señales de CA, que se pueden aplicar al cable objetivo de tres maneras (conexión directa, acoplamiento, inducción). Para garantizar una transmisión de señal fiable en el cable objetivo, debe haber un bucle fiable en la línea. Puede ser un bucle indirecto compuesto por la tierra, un bucle capacitivo compuesto por una capacitancia distribuida formada entre un cable lo suficientemente largo y la tierra, o un bucle directo compuesto por puntos de fallo de cortocircuito entre líneas. Diferentes circuitos cumplen diferentes pruebas.
Breve introducción al receptor

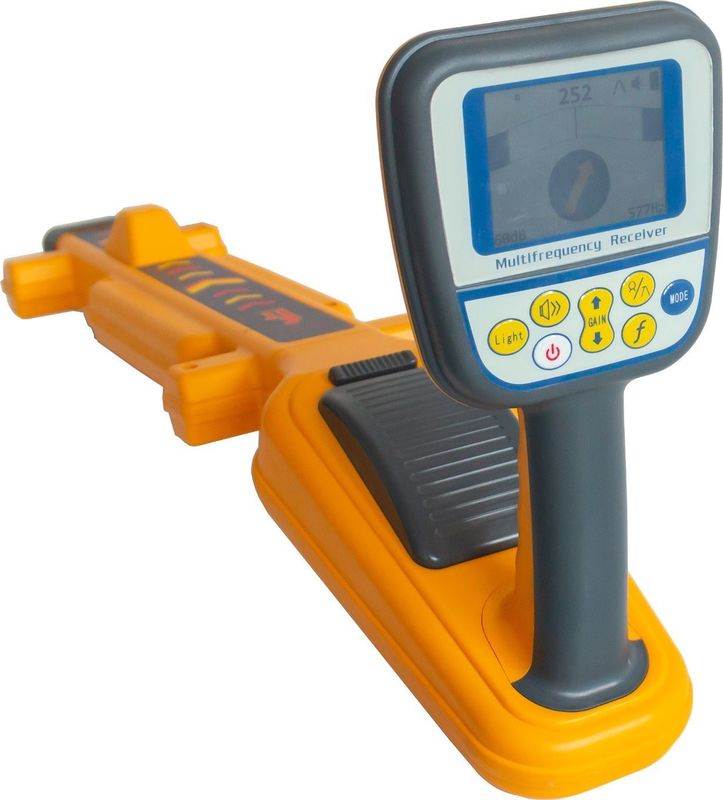

Panel del receptor e introducción de funciones

Localizador de tuberías de cable subterráneo para rastreo de rutas 1

Un receptor es una integración de un circuito de sistema capaz de recibir un campo magnético específico y convertirlo en una señal eléctrica para mostrarlo y avisar al operador. Es el segundo núcleo de este conjunto de instrumentos. Es totalmente funcional, altamente inteligente, portátil, ligero y fácil de operar.
Introducción de la función de visualización del contenido de la interfaz

Interfaz del modo de flecha de pico ancho del receptor
Frecuencia:
Muestra el valor de frecuencia de recepción actual; el valor inicial es 577Hz al encenderse.Rejilla:
La intensidad de la señal se indica mediante la longitud de la rejilla; la rejilla se mueve de ambos lados al centro, y la señal es demasiado fuerte o fuera de rango cuando la rejilla está llena.Tres dígitos:
la intensidad de la señal se indica mediante el tamaño del número; el rango válido es 00.0-99.9, cuando se muestra 99.9, la señal es demasiado fuerte o fuera de rango.Brújula de color:
indica la dirección de la tubería.Profundidad y corriente:
Indica la profundidad medida de la tubería subterránea y la corriente en la tubería.Ganancia:
Indica el aumento de la señal que se está procesando actualmente por el receptor, con un rango dinámico de 000-140db; se ajusta automáticamente por defecto. El arranque inicial es 60db.Modo:
Indica la forma en que el receptor recibe la señal, y muestra pico estrecho, pico ancho, valle, flecha de pico ancho, pico + valle y equipo externo; el encendido inicial es pico ancho. Los dispositivos externos se reconocen automáticamente.Nivel de batería:
Indica el nivel actual de la batería; se indica mediante el símbolo de la batería.Volumen:
Indica el estado de funcionamiento actual del zumbador, representado por el símbolo de la bocina más una línea, una línea es baja sonoridad, dos líneas son sonoridad media, tres líneas son alta sonoridad, y una cruz es para apagar el zumbador. El encendido inicial es para apagar el zumbador.Flechas izquierda y derecha:
Las flechas aparecen automáticamente fuera del cable para indicar la ubicación del cable; aparecen dos flechas encima del cable.Dirección de la corriente:
Cuando se utiliza la frecuencia SS, esta función puede mostrar la dirección de la corriente de la señal para ayudar al operador a encontrar la ruta.Indicación de fase:
Cuando se utiliza la frecuencia SS, el receptor mostrará la fase de la señal. Mantenga pulsada la tecla de frecuencia para borrar la fase.Características del receptor1) Posicionamiento del cable: Seleccione el método de cresta de onda y utilice el posicionamiento de antena paralela para rastrear rápidamente el cable objetivo. Cuando está por encima del cable, la señal es la más grande y los dos lados se reducen. Elija el método del valle y utilice la antena vertical para el posicionamiento. Cuando no hay cables adyacentes ni fuentes de interferencia, el posicionamiento es más preciso y fiable. Cuando el receptor está por encima del cable, la señal es la más pequeña y la señal en ambos lados es grande.
2) Medición de la profundidad: En el modo de conexión directa, la profundidad se mide directamente. Coloque el receptor directamente encima de la tubería, y mantenga el cuerpo del instrumento quieto cuando la dirección indicada por la brújula apunte hacia adelante, y el valor de sondeo en tiempo real se muestra en la esquina superior izquierda.
aviso de voz
Una gran característica de este instrumento es que tiene un aviso de voz, que puede reducir la fatiga ocular del operador cuando trabaja durante mucho tiempo, y hacer que el trabajo de detección sea más simple y claro. El volumen del sonido emitido por el receptor es proporcional a la fuerza de la señal recibida. Bajo ganancia unitaria, cuando el sonido del receptor es fuerte y rápido, significa que la señal recibida es fuerte, y viceversa, significa que la
señal recibida es débil. Cuando el receptor está en el método de cresta, el sonido es más fuerte y agudo justo encima del cable, y el sonido es pequeño y escaso en ambos lados. Cuando el receptor está en el método del valle, el sonido es el más pequeño y escaso justo encima de la tubería, y el sonido es fuerte y apretado en ambos lados.
Modo de funcionamiento del receptor
principio de funcionamiento
Cuando se aplica una señal al cable, hay una corriente en el cable, y la corriente genera un campo magnético que irradia alrededor del cable. La frecuencia del campo magnético es consistente con la frecuencia de la señal aplicada. La fuerza es el cable como el centro del círculo y la radiación disminuye, y la dirección es la dirección tangente de un cierto punto en el círculo de radiación.
El receptor recibe la señal del campo magnético o la señal del campo eléctrico filtrada irradiada por el cable a través de la antena interna o el dispositivo de entrada externo, y puede ser procesada en dos modos de funcionamiento diferentes, y el cambio de la intensidad de la señal se indica al operador.
Modo de recepción de señal - modo de funcionamiento del receptor
Método de cresta
(picos estrechos, picos anchos, flechas anchas, picos + valles)Método de valle
(valle)
