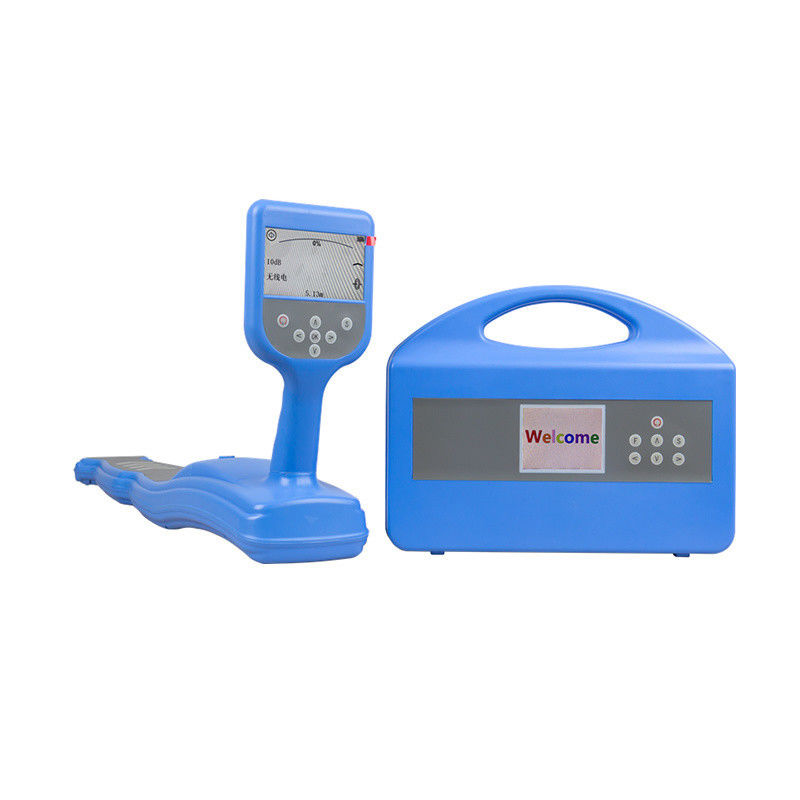

Detector digital multifunción de cables metálicos subterráneos y tuberías con transmisor de 15W e identificación de cables | XHGX507C1

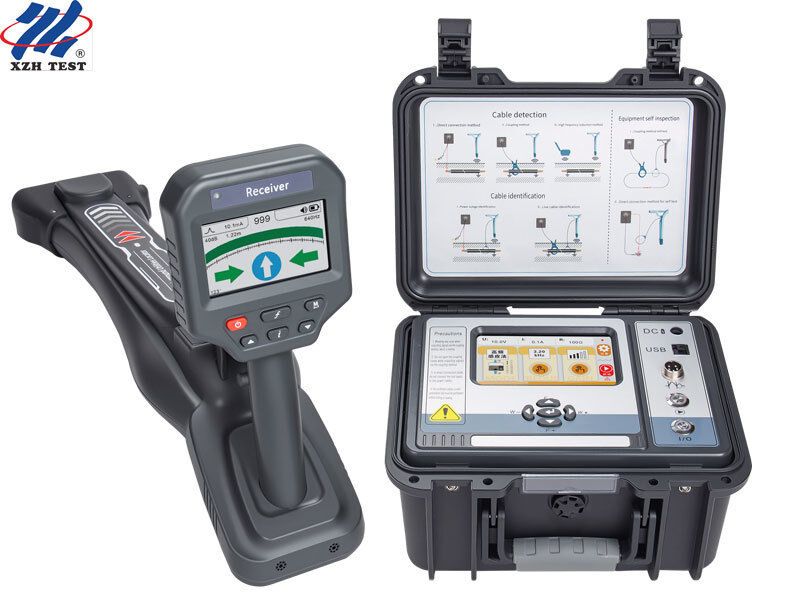

Se trata de un dispositivo de detección de tuberías de cable.es un sistema profesional de detección de servicios subterráneos desarrollado para los operadores de infraestructuras municipales, redes eléctricas, telecomunicaciones y tuberías.El kit completo combina un transmisor de alta potencia de 15 W (300 V de salida directa máxima, 9 niveles ajustables), un receptor de precisión con medición de profundidad y corriente en tiempo real, una abrazadera de acoplamiento de Φ125 mm y una abrazadera de identificación flexible de Φ200 mm para soportar el seguimiento de la trayectoria de los cables/tubos,Display de dirección, medición de la profundidad de enterramiento (0 ‰ 20 m), identificación inteligente de hasta 20 cables y localización opcional de fallas de puesta a tierra en A-frame en una caja de herramientas integrada.

A diferencia de los localizadores convencionales que requieren viajes repetidos entre el transmisor y el receptor,El XHGX507C1 permite a los técnicos calibrar previamente hasta 20 cables en el extremo del transmisor (numerados L1 ̇ L20)El receptor marca una coincidencia exitosa con un icono de comprobar verde y un pitido.y los cables no destinados con una cruz roja reducen drásticamente el tiempo de trabajo de campo y mejoran la seguridad en los sitios de trabajo de varios cables.

• Transmisor de alta potencia de 15W, 9 niveles ajustables:tensión de salida directa máxima de 300 V con compatibilidad de impedancia en tiempo real totalmente automática, protección contra sobrecargas y cortocircuito,garantizar una inyección de señal estable en condiciones de suelo y tierra variables.
• Tres métodos de inyección de señal:Conexión directa (señal más fuerte, rango de detección de hasta 20 km), abrazadera de acoplamiento (sin contacto, adecuada para cables en línea) e inducción (no se requiere cableado, para una profundidad enterrada inferior a 2 m).El modo de salida es identificado automáticamente por el accesorio conectado.
• 11 Frecuencias de detección activa + pasiva:11 frecuencias activas de 640 Hz a 197 kHz (640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz),197 kHz) más detección pasiva de frecuencia de potencia de 50 Hz/60 Hz/250 Hz y de radiofrecuencia de 14 frecuencias seleccionables en el receptor.
• Profundidad y medición de corriente en tiempo real (0 ∼20 m):La precisión de la posición del eje central en el plano se situará dentro de ± 5% (profundidad de enterramiento 0 ′ 3 m) y − 10% (profundidad de enterramiento 3 ′ 20 m);métodos manuales de 45° de valle y de 80% de pico amplio disponibles para la verificación de profundidad de mayor fiabilidad.
• Rastreo a largo alcance:La conexión directa generalmente alcanza 0 ∼ 20 km de longitud de cable; el método de acoplamiento generalmente alcanza 0 ∼ 10 km, dependiendo de la resistencia a la tierra, la resistencia del cable y la profundidad de enterramiento.
• 20 Sistema de identificación de cables:Calibrado previamente hasta 20 cables (L1L20); la identificación se aprueba cuando la corriente de detección es ≥ 0,3 mA, dentro de un rango del 75% al 135% del valor calibrado.y la flecha de dirección actual coincide con la indicada como una marca verde con pitido; los cables no-objetivo muestran una cruz roja.
• Análisis de la dirección actual:En 640Hz, 1.28kHz, 2.56kHz y 3.20kHz,el receptor compara la fase de la señal para distinguir la tubería de destino de las líneas paralelas adyacentes, eliminando la causa más común de errores de rastreo en los corredores de servicios públicos congestionados.
• Interfaces de posicionamiento guiadas por cable y clásicas:Una tubería simulada visual y flechas direccionales guían a los operadores directamente por encima de la línea; el modo clásico agrega una pantalla de brújula,y la medición de la distorsión de la señal verifica la fiabilidad de los datos mediante la comparación de las formas de onda de los picos y los valles.
• Diseño fuerte contra interferencias:El filtro digital de banda ultra estrecha suprime las interferencias de frecuencia de potencia y armónicas de los cables de transmisión adyacentes.un indicador de confianza verde/rojo indica al operador si el resultado mostrado es fiable.
• Ubicación opcional de la falla de tierra del marco A:Utilizando el método de paso de voltaje a 640 Hz ∼ 3,20 kHz, los daños en el aislamiento y las fallas en la conexión a tierra de las tuberías y las envolturas de los cables se pueden identificar con la guía de la flecha direccional.
• Diseño listo para el campo:Dispositivos LCD táctiles capacitivos de 5 pulgadas (transmisor) y 4,3 pulgadas (receptor) legibles a la luz solar; caja de herramientas especial integrada que soporta unos 200 kg de presión;Las baterías de litio recargables de larga duración soportan un día de trabajo completo.
