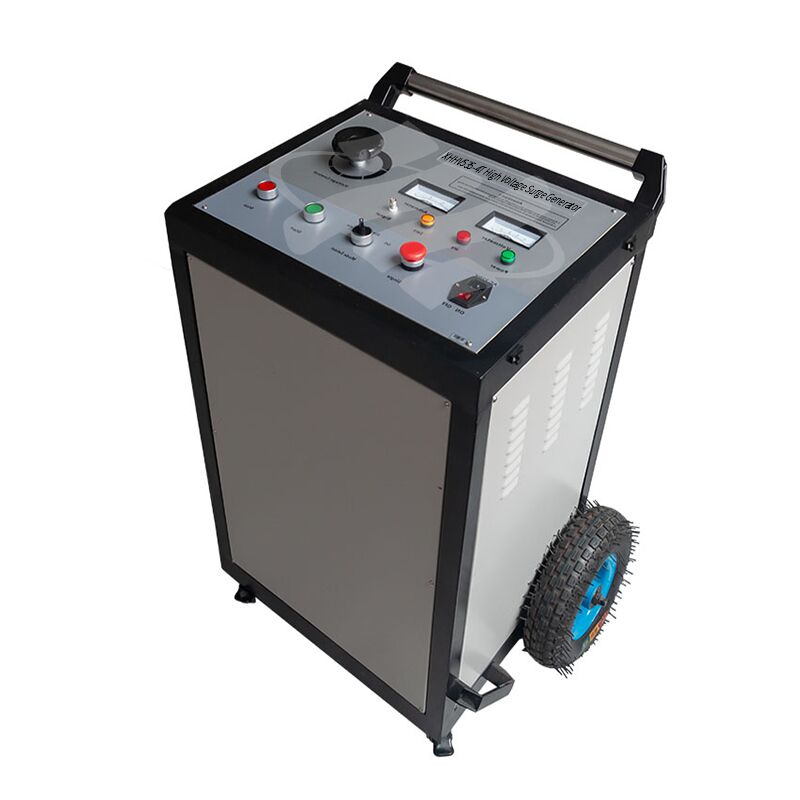

Descripción del producto2450J Caballo de trabajo
ElSe aplicará el procedimiento siguiente:es un generador de sobretensiones de alta tensión de corriente continua montado en un tranvía de alta energía que suministra2450J energía de descarga- el más alto de la serie XHHV535 - hasta 35kV para pruebas de fallas de cables de alimentación subterráneos y análisis de tensión de resistencia a la corriente continua.Condensador de almacenamiento de energía de 4 μF/35 kV, proporciona la máxima energía flashover para enfrentar las fallas de los cables de alta resistencia en un diseño simplificado y rentable de un solo condensador.
La integración de una fuente de alta tensión de CC, condensador de almacenamiento de energía, espacio de bola de descarga, dispositivo de descarga automática y módulo de forma de onda de muestreo de fallas incorporado en unchasis para carritos móviles(119 kg), el XHHV535-4T cuenta con un funcionamiento en tres modos: prueba de tensión de corriente continua, descarga de impulso único y descarga de ciclo periódico conEl tiempo de auto-impulso de 7 segundosUna toma de comunicación de línea dual-Q permite la adquisición sincronizada de la forma de onda con localizadores de fallas de cable durante las pruebas de flashover de alto voltaje.El diseño humanizado del carrito permite un movimiento fácil dentro de los entornos de taller y laboratorio.
¿Por qué elegir XHHV535-4T?
Máxima energía, mínima complejidadEl XHHV535-4T ofrece la energía de descarga de pulso único más alta (2450J) de la familia XHHV535 a través de una arquitectura de condensador único probada.energía de reflexión máximaAdemás de la flexibilidad de conmutación de múltiples voltajes, el 4T ofrece un valor excepcional con menos componentes, menor complejidad de mantenimiento y un precio más accesible en comparación con el XHHV535-4TS de 3 velocidades.Ideal paraaplicaciones de fallas de cables de alta resistenciacuando la potencia máxima de descarga sea crítica para romper las barreras de falla.
2450JEnergía de sobretensiones máxima
35 kVVoltado de salida
4 μFEl condensador
2 kVAPotencia de las sobretensiones
7sCiclo de autoimpulso
Características clave
- 2450J energía máxima de descarga¢el más alto de la serie XHHV535 para desafíos de fallas de alta resistencia
- Funcionamiento en tres modos: DC soporta el voltaje, el impulso único y la descarga de ciclo periódico
- El tiempo de auto-impulso de 7 segundoscon capacidad de anulación manual
- Módulo de forma de onda de muestreo de fallas incorporadopara la adquisición de formas de onda en ensayos de fallas de cable de alta precisión
- Puerto de comunicación (puerto de señal): interfaz de línea dual-Q con localizadores de fallos de cable para el muestreo sincronizado de flashover
- Protección de arranque cero: alto voltaje bloqueado a menos que el mando de voltaje esté en posición cero
- Descarga automática: voltaje residual del condensador descargado automáticamente al detenerse o apagarse
- Indicadores de doble nivel de 2,5 metrospara el monitoreo de voltaje y corriente en tiempo real
- Diseño humanizado del tranvía(119 kg) con ruedas de rodadura suave para facilitar la movilidad del taller
- Arquitectura robusta de un solo condensador: mantenimiento simplificado, menor coste total de propiedad

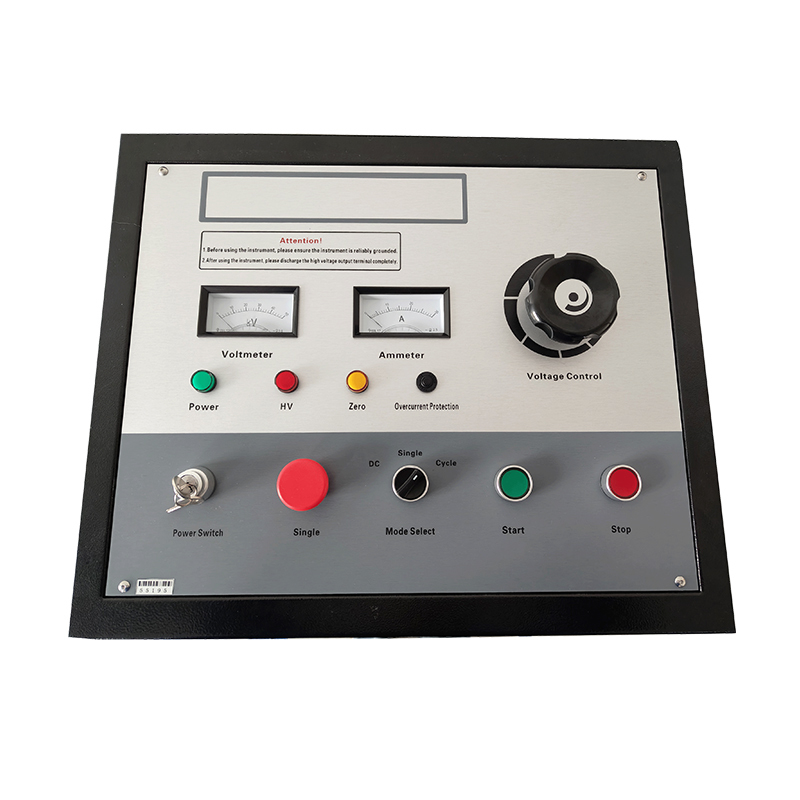

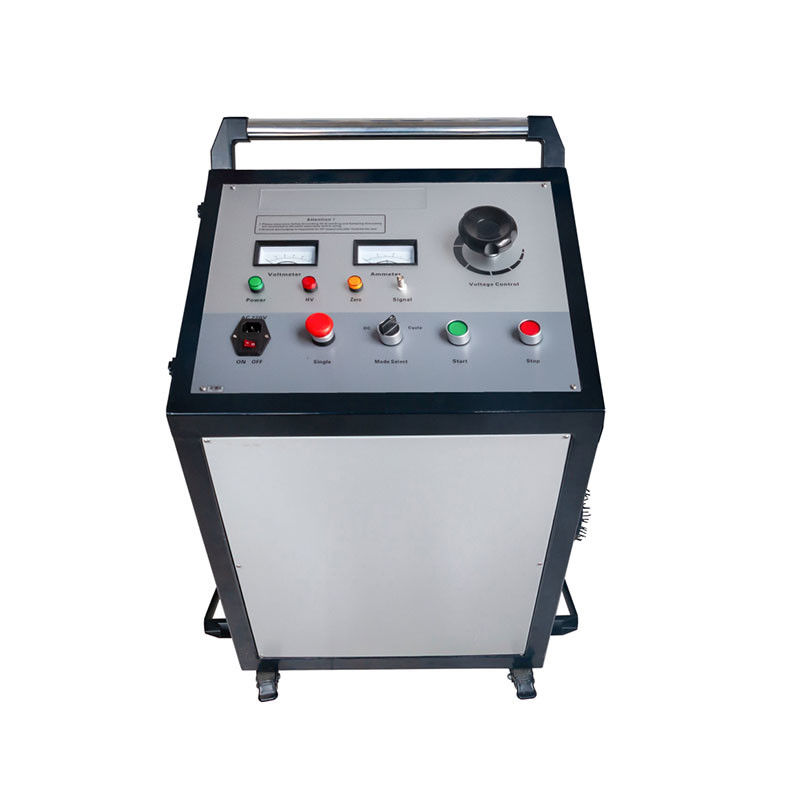

Diseño del panel frontal
| Control de las emisiones | Función |
|---|
| Amperiómetro | Indica la corriente lateral de bajo voltaje en tiempo real |
| Ventilador de energía | Muestra el nivel de salida de alta tensión |
| Indicador cero | Modo de tensión en posición cero; debe encenderse antes de que el arranque sea efectivo |
| Indicador HV | Encendiendo = alta tensión activa; apagado = ninguna salida de alta tensión |
| Indicador de potencia | Iluminación cuando la potencia AC220V es normal después de encendido el interruptor de alimentación |
| Interruptor de energía | Entrada AC220V a 50 Hz; fusible 8A; control de potencia del sistema principal |
| Selector de modo | Resistir a la tensión (DC), impulso único, descarga de ciclo |
| Botón de inicio | Inicia el alto voltaje en el estado cero; luz HV encendida; no cero = no válido |
| Botón de parada | Corta la salida de alta tensión; descarga automáticamente la tensión residual en el dispositivo y el cable |
| Pulsera de control de tensión | Estado cero = luz cero encendida; después de iniciar HV, gire para aumentar el voltaje |
| Conector de señal | Localizador de fallas de línea a cable de doble Q para el muestreo de forma de onda de flashover |
Parámetros técnicos
| Voltado de salida | 0 ̊35 kV (ajuste continuo) |
|---|
| Condensador incorporado | 4 μF/35 kV |
|---|
| Energía de descarga | 2450J |
|---|
| Potencia de las sobretensiones | 2 kVA |
|---|
| Tiempo de impulso automático | ~ 7s automático (cancelación manual disponible) |
|---|
| Precisión del voltaje | 2.5 nivel |
|---|
| Divididor de alta tensión | Control lateral de alta tensión en tiempo real incorporado |
|---|
| Modos de funcionamiento | Resistencia a la corriente continua / Impulso único / Descarga en ciclo |
|---|
| Protecciones de seguridad | Bloqueo de arranque cero, descarga automática, sobrecorriente, sobrevoltura |
|---|
| Muestreo de forma de onda | Módulo de muestreo de fallas incorporado + toma de comunicación |
|---|
| Peso | ~119 kg (montado en carruaje) |
|---|
| Fuente de alimentación | AC220V±10%, 50Hz±2Hz (otras frecuencias personalizables) |
|---|
| Temperatura ambiente | -20 ️ +50°C |
|---|
Aplicaciones objetivo
El XHHV535-4T sirveTalleres de pruebas de cables,depósitos de mantenimiento de empresas eléctricas,equipos de ensayo eléctrico industrial, yProveedores de servicios de pruebas con un presupuesto muy ajustadoLa arquitectura de un solo condensador ofrece una gran variedad de capacidades de descarga de alta resistencia, que requieren la máxima energía de descarga de un solo pulso para la resolución de fallas de alta resistencia.Menor gasto de mantenimientoy un rendimiento superior en relación con los costes en comparación con las alternativas de velocidades múltiples,lo que lo convierte en la opción práctica para las organizaciones que prueban predominantemente a 35 kV y menos sin la necesidad de cambiar el condensador de nivel de voltajePara las aplicaciones que requieren la selección de condensadores de múltiples voltajes, véase el XHHV535-4TS (3 velocidades).
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?

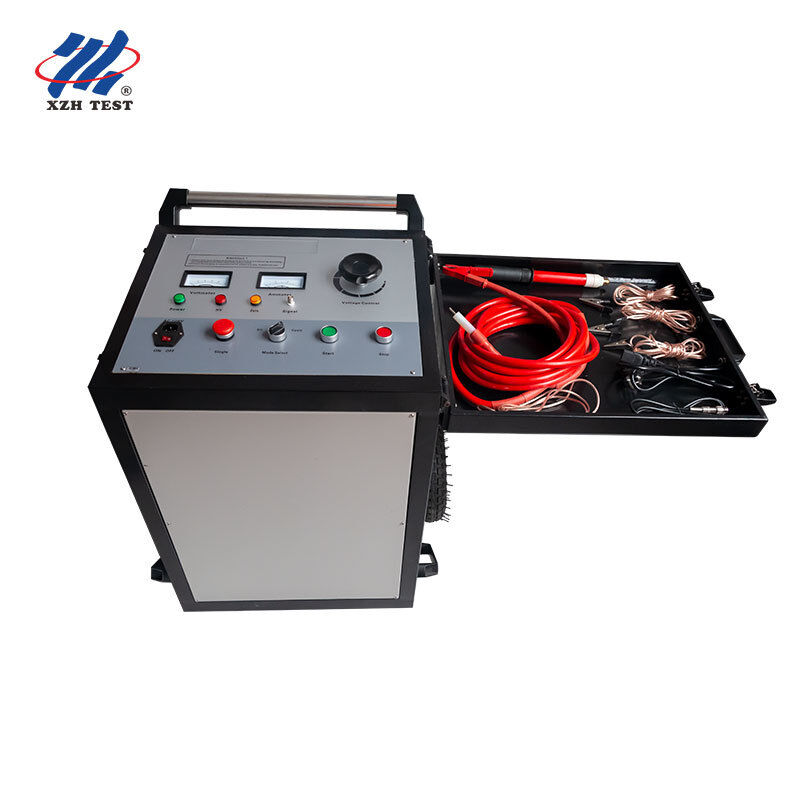

12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y un carrito pesado con ruedas de bloqueo para un transporte seguro.Partes de repuesto, incluidas las lagunas de descarga, condensadores y diodos HV se almacenan para su reemplazo rápido.
