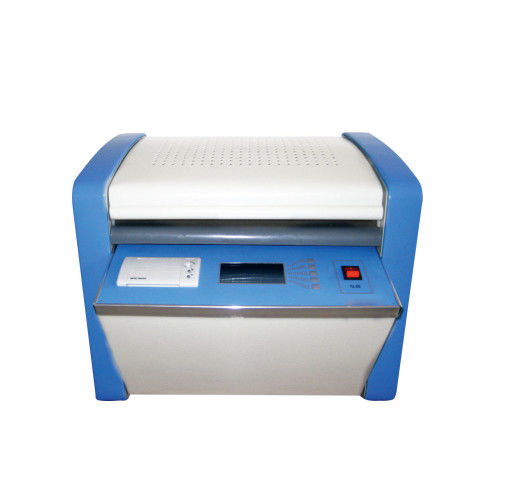

El probador de pérdida dieléctrica de aceite aislante XHYS101 está diseñado y fabricado de acuerdo con GB/T5654-2007 "Medida de permittividad relativa,el factor de pérdida dieléctrica y la resistividad de corriente continua de los materiales aislantes líquidos";.
Se utiliza para medir el factor de pérdida dieléctrica y la resistividad de CC de medios aislantes líquidos como el aceite aislante.regulador de temperatura, sensor de temperatura, puente de prueba de pérdida dieléctrica, fuente de alimentación de prueba CA, condensador estándar, medidor de alta resistencia y fuente de alta tensión CC están integrados en el interior.El instrumento adopta una tecnología totalmente digital, con medición automática totalmente inteligente, y está equipado con una pantalla de cristal líquido de gran tamaño (240×128).y los operadores pueden utilizarlo con competencia sin formación profesional.
(1) La copa de aceite adopta una estructura de tres electrodos de acuerdo con la norma nacional GB/T5654-2007, y la distancia entre los electrodos es de 2 mm,que puede eliminar la influencia de la capacidad perdida y la fuga en los resultados del ensayo de pérdida dieléctrica.
(2) El instrumento adopta un algoritmo de calentamiento por inducción de frecuencia intermedia y de control de temperatura PID.Este método de calentamiento tiene las ventajas de no tener contacto entre el recipiente de aceite y el cuerpo de calefacción, calentamiento uniforme, velocidad rápida y control conveniente, para que la temperatura se controle estrictamente dentro del rango de error de temperatura preestablecido.
(3) El condensador estándar interno es un condensador de tres electrodos lleno de gas SF6.para que la precisión del instrumento pueda seguir garantizada después de un uso prolongado.
(4) La fuente de alimentación de ensayo AC adopta el método de conversión AC-DC-AC, que evita efectivamente la influencia de las fluctuaciones de voltaje y frecuencia de la red en la precisión del ensayo de pérdida dieléctrica.Incluso si el generador genera electricidad, el instrumento puede funcionar correctamente.
(5) Función de protección perfecta: cuando hay sobrevolución, sobrecorriente o cortocircuito de alto voltaje, el instrumento puede cortar rápidamente el alto voltaje y emitir un mensaje de advertencia.Cuando el sensor de temperatura falla o no está conectado, se emite un mensaje de advertencia.
Hay un relé de límite de temperatura en el horno de calefacción por inducción de frecuencia intermedia. Cuando la temperatura supera los 120 grados, el relé se libera y el calentamiento se detiene.
(6) Es conveniente establecer los parámetros de ensayo.
500~2200V, el rango de ajuste de voltaje de CC es de 0~500V.
(7) Adopta una pantalla LCD de pantalla grande con luz de fondo y una pantalla clara.Y almacenar y imprimir automáticamente los resultados de las pruebas.
(8) Con un reloj en tiempo real, la fecha y la hora del ensayo se pueden guardar, mostrar e imprimir con los resultados del ensayo.
(9) Función de calibración de la copa del electrodo vacío: medir la capacitancia y el factor de pérdida dieléctrica de la copa del electrodo vacío para juzgar las condiciones de limpieza y montaje de la copa del electrodo vacío.Los datos de calibración se guardan automáticamente para facilitar cálculos precisos de la permittividad relativa y la resistividad de CC.
- Válvula de suministro de energía: AC 220V±10%
Frecuencia de potencia: 50 Hz/60 Hz ± 1%
Rango de medición: capacidad 5pF ~ 200pF
Permittividad relativa 1.000 ~ 30.000
Factor de pérdida dieléctrica 0,00001~100
Resistencia de corriente continua 2,5 MΩm~20 TΩm
Precisión de medición: capacidad ± (1% de lectura + 0,5 pF)
Permittividad relativa ± (1% de la lectura)
Factor de pérdida dieléctrica ± ((1% de lectura+0.0001)
Resistividad CC ± 10% de la lectura
Resolución: Capacidad 0.01 pF
Permitencia relativa 0.001
Factor de pérdida dieléctrica 0.00001
Rango de medición de la temperatura: 0~125oC
Error de medición de la temperatura: ± 0,5oC
Voltado de ensayo CA: 500~2200V ajustable de forma continua, frecuencia 50Hz
Voltado de ensayo de corriente continua: 0~500V ajustable de forma continua
Consumo de energía: 100 W
Tamaño de apariencia: 500×360×420
Peso total: 22Kg
