Probador de Relés de Protección de Microcomputadora Trifásico Calibrador de Protección XHJB634

Probador de Relés de Protección de Microcomputadora Trifásico Calibrador de Protección XHJB634

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: CE, ISO
Número de modelo: Se trata de un sistema de control de las emisiones.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
CE, ISO
Número de modelo:
Se trata de un sistema de control de las emisiones.
Modelo No.:
Se trata de un sistema de control de las emisiones.
Fuerza:
Electricidad
personalizado:
personalizado
Color:
Verde
Mostrar:
8.4 pulgadas de pantalla grande
Peso unitario:
20 kg
Fuente de alimentación:
CA el 220V±10%, 50/60Hz
Temperatura ambiente:
-10 °C ~ +50 °C
Paquete de transporte:
Caja de madera con espuma en el interior
Marca:
Prueba de XZH
Personalización:
Disponible
Garantía:
12 meses
Resaltar:

High Light

Resaltar:

Pruebador de protección de relé trifásico

,

Probador de la protección de la retransmisión del microordenador

,

equipo de ensayo de protección profesional

Trading Information
Cantidad de orden mínima:
1 unidad
Detalles de empaquetado:
caja de madera
Tiempo de entrega:
5 a 8 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000 PCS/year
Descripción de producto
XHJB634 · PROBADOR TRIFÁSICO AUTÓNOMO
Probador de Protección de Relés Trifásico con Microcomputador XHJB634 Calibrador de Protección
LCD de 6.4", trackball y teclado
3 × 40 A / 120 A en paralelo
15 kg, 400 × 360 × 160 mm

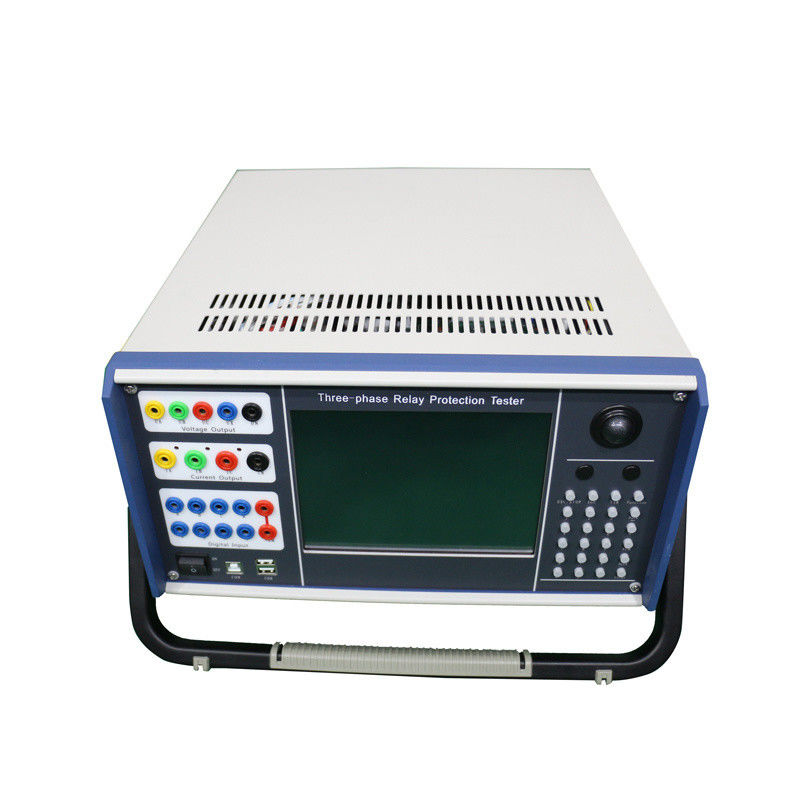

El XHJB634 es un probador de protección de relés trifásico con el ordenador de control integrado en la carcasa. Una pantalla TFT de 6.4 pulgadas, un trackball y un teclado optimizado se encuentran en el panel frontal, por lo que el instrumento se puede transportar a un panel y operar sin un ordenador portátil.

La corriente y el voltaje se generan mediante un amplificador lineal bajo control DSP con aritmética de doble precisión de 32 bits, a través de un convertidor D/A de alta precisión. Tres canales de corriente entregan 40 A por fase, o 120 A con las fases en paralelo, y el módulo de Prueba de CA cubre voltaje trifásico con corriente trifásica hasta una salida de doce fases.

A quién va dirigido este equipo

Esta configuración se adapta a equipos de subestaciones secundarias que realizan pruebas en el panel y no desean configurar un ordenador en cada posición.

Equipos de protección en subestaciones de 35 kV a 110 kV que verifican relés de corriente, voltaje, tiempo e intermedios durante la inspección de rutina.
Equipos que trabajan en salas de conmutación donde no se dispone de un banco de trabajo, una toma de corriente para un ordenador portátil y una superficie estable.
Departamentos que rotan personal entre sitios y necesitan un instrumento que una persona pueda transportar y poner en marcha sin formación en instalación de software.
El ordenador integrado ejecuta Windows; el instrumento se opera a través del teclado y el trackball del panel frontal, con un ratón y teclado externos opcionales.
Características principales
Instrumento completo en una carcasa de 15 kg que mide 400 × 360 × 160 mm, con el ordenador de control industrial, pantalla, trackball y teclado integrados.
Corriente CA de 0–40 A por fase con precisión de clase 0.2, 0–120 A con tres fases en paralelo, potencia de fase de 450 VA y potencia en paralelo de 900 VA hasta 10 s.
Voltaje CA de 0–120 V por fase y 0–240 V de línea, voltaje CC de 0 – ±160 V por fase y 0 – ±320 V de línea, con precisión CC de clase 0.5.
10 entradas digitales y 8 salidas de contacto de relé, con medición de tiempo de 0.1 ms a 9999 s con una precisión superior a 0.1 ms.
Teclado optimizado en el panel frontal con teclas dedicadas de inicio, parada y entrada, además de un trackball que funciona como un ratón de escritorio.
Puertos USB, de red 10-100 M y serie para transferencia de datos, impresión y actualizaciones de software.
Salida de amplificador lineal con protección contra sobrecalentamiento, desbordamiento, sobretensión y cortocircuito, y un límite de tiempo de software superior a 10 A.
Especificaciones técnicas
Configuración de canalesEstándar
Corriente CA, por fase0 – 40 A (rms), precisión clase 0.2
Corriente CA, 3 fases en paralelo0 – 120 A (rms), máximo 10 s
Corriente de fase continua admisible10 A (rms)
Potencia máxima de corriente de fase450 VA
Potencia máxima en paralelo de 3 fases900 VA
Corriente CC0 – ±10 A por fase; 0 – ±30 A con 3 fases en paralelo; precisión clase 0.5
Voltaje CA0 – 120 V fase, 0 – 240 V línea; precisión clase 0.2
Potencia de voltaje CA80 VA fase / 100 VA línea
Voltaje CC0 – ±160 V fase, 0 – ±320 V línea; precisión clase 0.5
Potencia de voltaje CC70 VA fase / 140 VA línea
Rango de frecuencia fundamental20 – 1000 Hz
Orden armónico2 – 20 para corriente, 1 – 20 para voltaje
Entrada / salida digital10 entradas, 8 salidas de contacto de relé
Capacidad del contacto de salidaCC 220 V / 0.2 A; CA 220 V / 0.5 A
Medición de tiempo0.1 ms – 9999 s, precisión mejor que 0.1 ms
ParámetroCalificación
Ordenador de controlOrdenador de control industrial integrado con Windows
PantallaLCD a color real TFT de 6.4 pulgadas, resolución predeterminada de 800 × 600
Dispositivos de entrada integradosTrackball y teclado optimizado en el panel frontal
InterfacesPuerto de comunicación USB, puerto periférico USB, puerto de red 10-100 M, puerto serie
Salida CC auxiliarConmutable 110 V o 220 V, nominal 1.5 A, protegida por un fusible de 2 A / 250 V
Suministro de operaciónCA 220 V
Dimensiones400 × 360 × 160 mm
Peso15 kg
Módulos de software
Prueba de CA con voltaje de cuatro fases y corriente de tres fases, voltaje de seis fases, corriente de seis fases, salida de doce fases y una unidad de componente secuencial.
Prueba de CC para relés de voltaje y corriente CC y para bobinas de relé alimentadas desde la salida auxiliar.
Serie de Estados I con hasta nueve estados, cada uno definible como voltaje de cuatro fases con corriente de tres fases o como salida de doce fases.
Pruebas de Superposición Armónica y Frecuencia Alta-Baja.
Dirección de Potencia e Impedancia, Sincronización y Prueba Completa de Grupo I y II.
Protección de Distancia y Secuencia Cero, con el módulo de Característica de Impedancia.
Pruebas de Protección Diferencial y Armónicos Diferenciales.
Prueba completa de protección de línea de microcomputador de 6–35 kV, y Revisión de Fallas para reproducir perturbaciones grabadas.
Antes de operar
No desconecte la alimentación mientras una salida esté activa; la salida incorrecta al apagar puede causar una operación de protección incorrecta.
No inserte destornilladores u otros objetos en las ranuras de ventilación o en ninguna toma de entrada o salida, y mantenga las ranuras de aire, el interruptor de alimentación y el enchufe despejados.
Nunca conecte alimentación de CA o CC externa a las tomas de salida de voltaje y corriente.
Las entradas binarias aceptan contactos secos y contactos vivos de hasta CC 250 V; con un contacto vivo, conecte el polo positivo al terminal común +KM.
Ponga a tierra la toma de alimentación o la tierra de protección del probador donde la perturbación sea fuerte o los requisitos de seguridad sean altos.
No altere ni elimine los archivos del sistema Windows integrados; si los datos de la interfaz son incorrectos, elimine el archivo 'para' en el directorio del programa y reinicie para restaurar los valores predeterminados.
Preguntas frecuentes
P1.¿Necesito llevar un ordenador portátil al sitio?
No. El ordenador de control industrial, la pantalla de 6.4 pulgadas, el trackball y el teclado están integrados en la carcasa, por lo que el probador se opera completamente desde el panel frontal.
P2.¿Cuánta corriente puede entregar una fase?
40 A por fase con precisión de clase 0.2. Con las tres fases en paralelo, la salida alcanza los 120 A durante un máximo de 10 segundos, y la corriente de fase continua tiene una clasificación de 10 A.
P3.¿Cuánto pesa el instrumento?
15 kg, en una carcasa de 400 × 360 × 160 mm, que un técnico puede transportar entre paneles.
P4.¿Cuántos contactos se pueden cablear durante una prueba?
Diez entradas digitales y ocho salidas de contacto de relé. Las entradas aceptan contactos secos y contactos vivos de hasta CC 250 V, con el polo positivo conectado al terminal común +KM.
P5.¿Qué sucede si el amplificador se sobrecalienta?
El circuito del amplificador tiene protección contra sobrecalentamiento, desbordamiento, sobretensión y cortocircuito; por encima de 10 A, un límite de tiempo de software acorta la duración de salida admisible y luego bloquea la salida con una alarma.
Comprobación de configuración
Díganos los paneles que su equipo prueba y si el trabajo se realiza en el panel o en un banco de trabajo, y confirmaremos la configuración y los módulos de software.
