Pruebador de protección del relé
>
XHJB666 6 Fase de inyección de corriente secundaria con relé de ensayo de conjunto de protección de ensayo

XHJB666 6 Fase de inyección de corriente secundaria con relé de ensayo de conjunto de protección de ensayo

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: ISO,CE
Número de modelo: Se trata de un sistema de control de las emisiones.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
ISO,CE
Número de modelo:
Se trata de un sistema de control de las emisiones.
Modelo No.:
Se trata de un sistema de control de las emisiones.
Salida actual:
Fase única 3*60A, fase tres 180A
Pantalla LCD:
Con pantalla LCD
personalizado:
personalizado
Paquete de transporte:
Caja de madera llena de espuma
Marca:
Prueba de XZH
Origen:
PORCELANA
Capacidad de la fuente:
2000pcs/año
Personalización:
Disponible
Garantía:
12 meses
Resaltar:

High Light

Resaltar:

Probador de protección de relés de 6 fases

,

conjunto de ensayo de inyección de corriente eléctrica secundaria

,

Probador de protección del relé con garantía

Trading Information
Cantidad de orden mínima:
Unidad
Detalles de empaquetado:
caja de madera
Tiempo de entrega:
5 a 8 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000 PCS/year
Descripción de producto
XHJB666 · PRUEBAS DE PROTECCIÓN DE LÍNEA
XHJB666 Juego de Pruebas de Relé de Inyección de Corriente Secundaria de 6 Fases para Protección
Distancia y secuencia cero
Serie de estados hasta 9 estados
Módulo de revisión de fallas

El XHJB666 cubre el trabajo de protección de líneas desde verificaciones de relé individuales hasta pruebas de esquema completo. La protección de distancia y secuencia cero, la dirección de potencia e impedancia, la sincronización y las pruebas de grupo completo se proporcionan como módulos de software separados, y cada módulo escribe su resultado en un informe que se puede editar e imprimir.

El instrumento emite seis voltajes y seis corrientes a través de un amplificador lineal, por lo que las características de distancia se pueden escanear en el plano de impedancia sin la distorsión de forma de onda que introducen los amplificadores de conmutación.

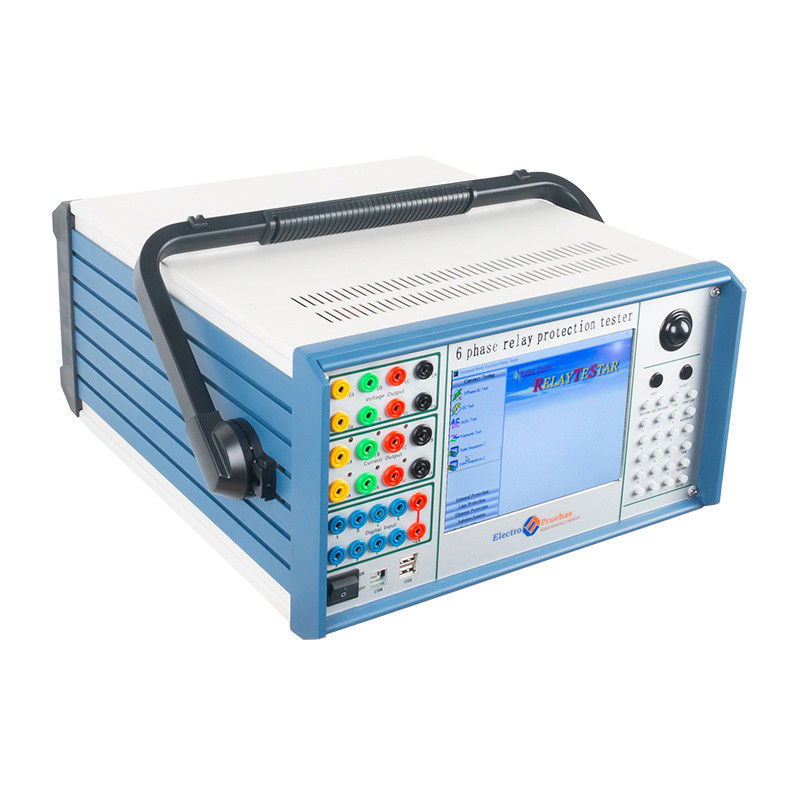

Vista del Producto
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Electric Secondary Current Injection Relay Test Set 6 Phase Relay Protection Tester
Para Quién es Este Juego

Esta configuración se adapta a los equipos que comisionan y mantienen la protección de líneas de transmisión y distribución.

Equipos de comisionamiento de protección de líneas que prueban zonas de distancia, etapas de secuencia cero y lógica de reconexión en circuitos de 35 kV a 110 kV.
Equipos de mantenimiento que vuelven a probar un panel de línea después de un cambio de CT, VT o cable secundario.
Ingenieros que necesitan reproducir una falla registrada a través del relé para confirmar la secuencia de operación.
Los ajustes de alcance y tiempo de zona deben tomarse de la hoja de ajustes del relé; el probador reproduce las cantidades analógicas, no reemplaza el cálculo de ajustes.
Características Clave
Módulo de Distancia y Secuencia Cero con un Módulo de Característica de Impedancia para escanear polígonos de protección.
Módulos de Dirección de Potencia e Impedancia, Sincronización y Prueba de Grupo Completo I y II para verificaciones completas del panel.
Serie de Estados I y II con hasta nueve estados definibles, utilizados para secuencias de reconexión y pruebas de transferencia de servicio de estación.
Módulo de Revisión de Fallas que reproduce condiciones de falla registradas a través de la protección.
Seis canales de voltaje y seis de corriente, con precisión de CA de clase 0.2 y rango fundamental de 20–1000 Hz.
Ocho entradas binarias registran contactos de disparo, reconexión y señalización, mientras que cuatro pares de salidas simulan señales de interruptor y enclavamiento.
Medición de tiempo de 0.1 ms a 9999 s, por lo que las etapas instantáneas y retardadas se capturan en el mismo registro.
Especificaciones Técnicas
Configuración de canalEstándar
Canales de corriente6, seis fases estándar
Canales de voltaje6, seis fases estándar
Rango de salida de corriente CA30 A por fase, o 180 A con seis fases en paralelo
Rango de salida de corriente CC10 A CC por fase
Rango de salida de voltaje CA120 V CA por fase
Rango de salida de voltaje CC160 V CC por fase
Entradas / salidas binarias8 entradas de interruptor, 4 pares de salidas de interruptor
Medición de tiempo0.1 ms – 9999 s, precisión mejor que 0.1 ms
ParámetroCalificación
Corriente CA, salida de 6 fases0 – 30 A por fase (rms), precisión clase 0.2
Corriente CA, salida de 3 fases0 – 60 A por fase (rms)
Corriente CA, 6 fases en paralelo0 – 180 A (rms)
Corriente de fase continua permitida10 A (rms)
Potencia máxima de corriente de fase300 VA
Potencia máxima de 6 fases en paralelo1000 VA, duración máxima de 10 s
Corriente CC0 – ±10 A por fase, precisión clase 0.5, voltaje de carga máximo 20 V
Voltaje CAFase 0 – 120 V, línea 0 – 240 V, precisión clase 0.2
Potencia de voltaje CA80 VA fase / 100 VA línea
Voltaje CCFase 0 – ±160 V, línea 0 – ±320 V, precisión clase 0.5
Potencia de voltaje CC70 VA fase / 140 VA línea
Rango de frecuencia fundamental20 – 1000 Hz
Orden armónico1 – 20
Entrada de interruptor, contacto seco1 – 20 mA, 24 V
Entrada de interruptor, contacto de potencial0: 0 – +6 V; 1: +11 V – +250 V
Capacidad de salida de interruptorCC 220 V / 0.2 A; CA 220 V / 0.5 A
Módulos de Software
Prueba CA y Prueba CC para relés de corriente, voltaje y tiempo.
Serie de Estados I y II, con hasta nueve estados definidos por prueba.
Superposición de Armónicos y pruebas de Alta-Baja Frecuencia.
Dirección de Potencia e Impedancia, más prueba de Sincronización.
Prueba de Grupo Completo I y II para esquemas de protección completos.
Protección de Distancia y Secuencia Cero, con Característica de Impedancia.
Protección Diferencial y pruebas de Armónicos Diferenciales.
Prueba completa de protección de línea de microcomputadora de 6–35 kV.
Revisión de Fallas para reproducir condiciones de falla registradas.
Antes de Operar
No apague la alimentación mientras una salida esté activa; el error de salida resultante puede disparar la protección bajo prueba.
Las entradas binarias aceptan contactos secos y contactos vivos hasta CC 250 V; con un contacto vivo, conecte el polo positivo a la terminal común +KM.
No bloquee ni cierre las aberturas de ventilación. Coloque la unidad en posición vertical o abra las patas de apoyo para que quede en un ligero ángulo.
Nunca aplique alimentación CA o CC externa a los enchufes de salida de voltaje y corriente.
En sitios de alta interferencia o alta seguridad, conecte a tierra el cable de alimentación de tres conductores de manera confiable o use la terminal de tierra en la carcasa.
Si los datos de interfaz o los valores ingresados parecen incorrectos, elimine la carpeta 'para' en el directorio del programa y reinicie; todas las pantallas volverán a los valores predeterminados.
Preguntas Frecuentes
P1.¿Se pueden escanear las zonas de protección de distancia?
Sí. El Módulo de Distancia y Secuencia Cero junto con el Módulo de Característica de Impedancia escanean el límite de operación en el plano de impedancia.
P2.¿Se cubre la lógica de reconexión?
La Serie de Estados I y II permite hasta nueve estados, que es la estructura utilizada para secuencias de reconexión, y la Prueba de Grupo Completo I y II verifica el esquema completo.
P3.¿Se puede reproducir una falla registrada?
El Módulo de Revisión de Fallas reproduce condiciones de falla registradas a través de la protección, por lo que la secuencia de disparo se puede comparar con lo que realmente sucedió.
P4.¿Cuántos contactos se pueden monitorear durante una prueba?
Hay ocho entradas binarias disponibles para contactos de disparo, reconexión y señalización, y cuatro pares de salidas de interruptor simulan señales de interruptor y enclavamiento.
P5.¿Cuál es la resolución de tiempo en las etapas instantáneas?
0.1 ms a 9999 s con una precisión mejor que 0.1 ms, lo que resuelve elementos instantáneos y etapas retardadas en el mismo registro.
Verificación de configuración
Díganos el nivel de voltaje y las funciones de protección en los paneles que prueba, y confirmaremos los módulos y la disposición de entrada binaria.
