Kit de ensayo con relé de inyección de corriente secundaria XHJB666 Probador de protección de 6 fases

Kit de ensayo con relé de inyección de corriente secundaria XHJB666 Probador de protección de 6 fases

Detalles del producto:
Lugar de origen: Xi'an, Shaanxi, China
Nombre de la marca: XZH TEST
Certificación: ISO
Número de modelo: Se trata de un sistema de control de las emisiones.
Información detallada
Lugar de origen:
Xi'an, Shaanxi, China
Nombre de la marca:
XZH TEST
Certificación:
ISO
Número de modelo:
Se trata de un sistema de control de las emisiones.
Modelo No.:
Se trata de un sistema de control de las emisiones.
Salida actual:
Fase única 3*60A, fase tres 180A
Pantalla LCD:
Con pantalla LCD
personalizado:
personalizado
Paquete de transporte:
Caja de madera llena de espuma
Marca:
Prueba de XZH
Origen:
PORCELANA
Capacidad de la fuente:
2000pcs/año
Personalización:
Disponible
Servicio postventa:
Certificado de garantía
Garantía:
12 meses
Resaltar:

High Light

Resaltar:

Probador de protección de relés de 6 fases

,

Kit de prueba de inyección de corriente secundaria

,

Kit de prueba de relés con garantía

Trading Information
Cantidad de orden mínima:
Unidad
Detalles de empaquetado:
caja de madera
Tiempo de entrega:
5 a 8 días
Condiciones de pago:
T/T
Capacidad de la fuente:
2000 PCS/year
Descripción de producto
XHJB666 · PRUEBAS DE RELÉS EN LÍNEA DE PRODUCCIÓN
Kit de prueba de relés de inyección de corriente secundaria XHJB666, probador de protección de 6 fases
Calibración de relés por lotes
8 entradas / 4 salidas
110 V / 220 V CC auxiliar

El XHJB666 prueba relés y dispositivos de protección en un banco, con seis canales de voltaje y seis de corriente, ocho entradas binarias y cuatro pares de salidas de conmutación. Los parámetros de prueba se guardan por módulo y los informes se escriben en la computadora de control, por lo que un banco de producción o inspección puede mantener un registro de cada unidad que pasa por él.

La salida se entrega mediante un amplificador lineal con una fuente controlada por DSP, y la unidad incluye protección contra sobrecalentamiento, desbordamiento, sobretensión y cortocircuito. Por encima de 10 A, el software aplica un límite de tiempo que se acorta a medida que aumenta la corriente, lo que protege el amplificador durante pruebas repetidas de alta corriente.

Vista del producto

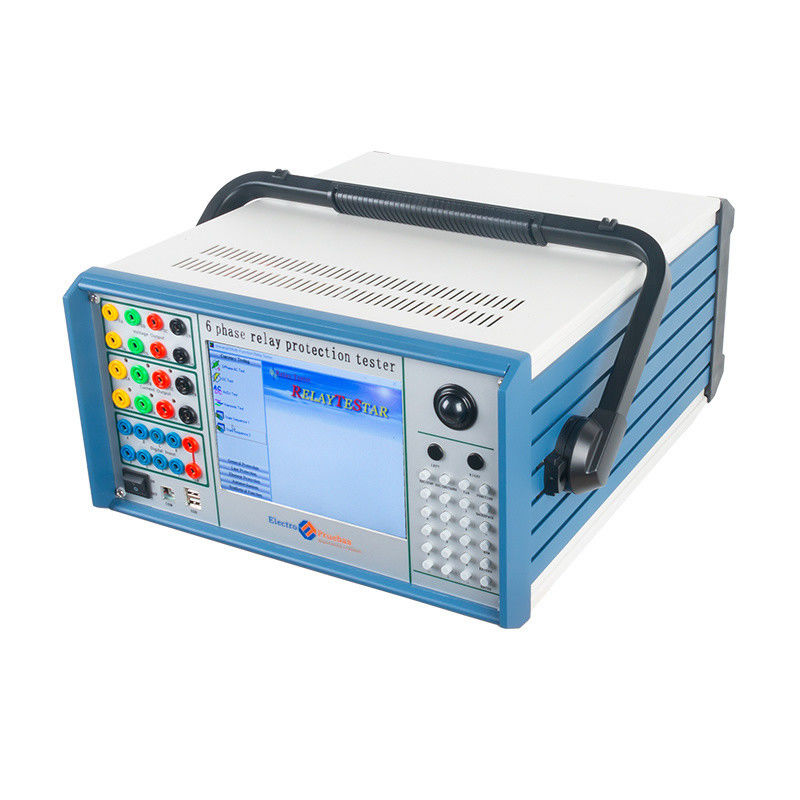

Xzh Test 6 Phase Protection Tester Advanced Relay Test Set Secondary Current Injection Relay Test Kit

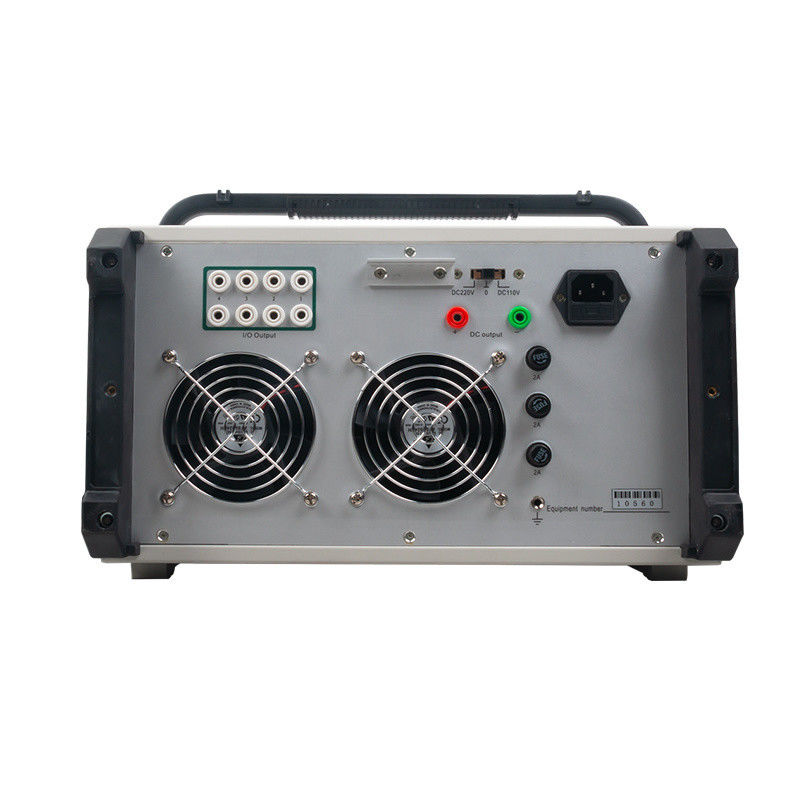

Xzh Test 6 Phase Protection Tester Advanced Relay Test Set Secondary Current Injection Relay Test Kit
Xzh Test 6 Phase Protection Tester Advanced Relay Test Set Secondary Current Injection Relay Test Kit
Xzh Test 6 Phase Protection Tester Advanced Relay Test Set Secondary Current Injection Relay Test Kit
A quién va dirigido este conjunto

Esta configuración es elegida por fabricantes que prueban relés y ensamblajes de protección antes del envío.

Fábricas de aparamenta y cuadros de control que verifican relés de corriente, voltaje y tiempo en la línea de producción.
Ensambladores de dispositivos de protección que ejecutan una prueba funcional en cada panel completado antes del embalaje.
Bancos de inspección de entrada que verifican un lote de relés de un proveedor contra sus ajustes declarados.
La salida continua está clasificada en 10 A por fase; las corrientes más altas están limitadas por la función de terminación de tiempo del software, que debe respetarse en una rutina de prueba por lotes.
Características clave
Seis canales de corriente y seis de voltaje, con 30 A por fase, 60 A por fase en modo trifásico y 180 A con seis fases en paralelo.
Ocho entradas binarias y cuatro pares de salidas de conmutación para circuitos de disparo, señal e interbloqueo en un panel completo.
Salida auxiliar dedicada de 110 V / 220 V CC, ajustable del 80% al 110% a 1.5 A, para alimentar el relé bajo prueba.
La terminación de tiempo del software por encima de 10 A protege el amplificador durante trabajos repetidos de alta corriente; la salida se bloquea y se da una alarma.
Protección contra sobrecalentamiento, desbordamiento, sobretensión y cortocircuito integrada en el circuito del amplificador.
Medición de tiempo de 0.1 ms a 9999 s con una precisión superior a 0.1 ms, cubriendo elementos instantáneos y retardados.
Enlace USB a la computadora de control, con archivos de parámetros por módulo e informes imprimibles para el archivo de producción.
Especificaciones técnicas
Configuración del canalEstándar
Canales de corriente6, seis fases estándar
Canales de voltaje6, seis fases estándar
Rango de salida de corriente CA30 A por fase, o 180 A con seis fases en paralelo
Rango de salida de corriente CC10 A CC por fase
Rango de salida de voltaje CA120 V CA por fase
Rango de salida de voltaje CC160 V CC por fase
Entradas / salidas binarias8 entradas de conmutación, 4 pares de salidas de conmutación
Medición de tiempo0.1 ms – 9999 s, precisión superior a 0.1 ms
ParámetroClasificación
Corriente CA, salida de 6 fases0 – 30 A por fase (rms), precisión clase 0.2
Corriente CA, salida trifásica0 – 60 A por fase (rms)
Corriente CA, 6 fases en paralelo0 – 180 A (rms)
Corriente de fase continua admisible10 A (rms)
Potencia máxima de corriente de fase300 VA
Potencia máxima de 6 fases en paralelo1000 VA, duración máxima de 10 s
Corriente CC0 – ±10 A por fase, precisión clase 0.5, voltaje máximo de carga 20 V
Voltaje CAFase 0 – 120 V, línea 0 – 240 V, precisión clase 0.2
Potencia de voltaje CA80 VA fase / 100 VA línea
Voltaje CCFase 0 – ±160 V, línea 0 – ±320 V, precisión clase 0.5
Potencia de voltaje CC70 VA fase / 140 VA línea
Rango de frecuencia fundamental20 – 1000 Hz
Orden de armónicos1 – 20
Entrada de conmutación, contacto seco1 – 20 mA, 24 V
Entrada de conmutación, contacto potencial0: 0 – +6 V; 1: +11 V – +250 V
Capacidad de salida de conmutaciónCC 220 V / 0.2 A; CA 220 V / 0.5 A
Módulos de software
Prueba CA y Prueba CC para relés de corriente, voltaje y tiempo.
Serie de estados I y II, con hasta nueve estados definidos por prueba.
Superposición de armónicos y pruebas de alta y baja frecuencia.
Dirección de potencia e impedancia, más prueba de sincronización.
Prueba completa de grupo I y II para esquemas de protección completos.
Protección de distancia y secuencia cero, con característica de impedancia.
Protección diferencial y pruebas de armónicos diferenciales.
Prueba completa de protección de línea de microcomputadora de 6–35 kV.
Revisión de fallas para reproducir condiciones de falla registradas.
Antes de operar
No apague la alimentación mientras una salida esté activa; el error de salida resultante puede disparar la protección bajo prueba.
Las entradas binarias aceptan contactos secos y contactos vivos hasta CC 250 V; con un contacto vivo, conecte el polo positivo al terminal común +KM.
No bloquee ni cierre las aberturas de ventilación. Coloque la unidad en posición vertical o abra las patas de apoyo para que quede ligeramente inclinada.
Nunca aplique alimentación de CA o CC externa a los enchufes de salida de voltaje y corriente.
En sitios de alta interferencia o alta seguridad, conecte a tierra el cable de alimentación de tres conductores de manera confiable o use el terminal de tierra en la carcasa.
Si los datos de la interfaz o los valores introducidos parecen incorrectos, elimine la carpeta 'para' en el directorio del programa y reinicie; todas las pantallas volverán a los valores predeterminados.
Preguntas frecuentes
P1.¿Puede el probador ejecutar pruebas repetidas de alta corriente durante todo el día?
La salida continua está clasificada en 10 A por fase. Por encima de eso, el software aplica un límite de tiempo que se acorta a medida que aumenta la corriente, por lo que una rutina por lotes debe trabajar dentro de esos límites.
P2.¿Cómo se alimenta el relé durante una prueba de banco?
Desde la salida auxiliar CC dedicada: 110 V o 220 V, ajustable entre el 80% y el 110%, clasificada para 1.5 A.
P3.¿Cuántos contactos de panel se pueden cablear a la vez?
Ocho entradas binarias y cuatro pares de salidas de conmutación, lo que es suficiente para circuitos de disparo, rearme, señal e interbloqueo en un panel completo.
P4.¿Qué sucede si la salida se sobrecarga?
El amplificador limita la potencia de salida automáticamente, apaga la etapa de salida y emite una alarma; la protección contra cortocircuitos y sobretensiones actúa de la misma manera.
P5.¿Se mantiene un registro de cada unidad probada?
Cada módulo guarda sus parámetros y escribe un informe en la computadora de control, y el informe se puede editar e imprimir para el archivo de producción.
Verificación de configuración
Díganos los tipos de relés y el número de unidades que prueba por turno, y confirmaremos la configuración del canal y el flujo de trabajo del banco.
