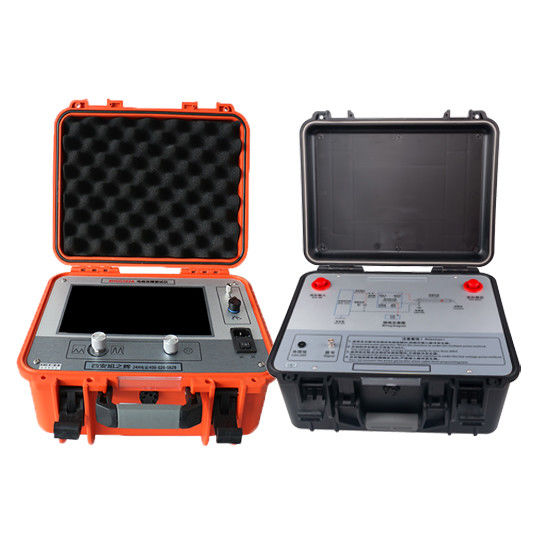

El prelocalizador de fallas de cable XHGG502A es un instrumento de grado profesional construido alrededor de una computadora todo en uno con pantalla táctil TFT a todo color industrial de 10.1 pulgadas con una interfaz de operación simple para pruebas interactivas humano-máquina. Combinando tecnologías electrónicas y de computación modernas con circuitos integrados y componentes de grado industrial, realiza filtrado de señales, adquisición, procesamiento de datos, visualización gráfica y análisis gráfico para completar la medición de la velocidad de onda del cable, la prueba de longitud del cable y la prueba de distancia de falla del cable. Una batería de litio de alta capacidad incorporada y un chasis protector con clasificación IP54 o superior garantizan un rendimiento estable, confiable y fácil de usar en condiciones de campo in situ.
Ámbito de aplicación
El XHGG502A está diseñado específicamente para localizar y analizar fallas en cables de baja resistencia, cortocircuito, circuito abierto y circuito roto, y en fallas de fuga de alta resistencia y sobretensión de alta resistencia, en cables de alimentación, cables coaxiales de alta frecuencia, cables de alumbrado público y cables subterráneos de varias secciones transversales y medios. Cubre cables de bajo voltaje (6kV y menos), cables de medio y alto voltaje (6kV a 35kV) y cables de alto voltaje (66kV y superior), con papel impregnado de aceite, papel no goteante, polietileno reticulado (XLPE) y otros aislamientos de caucho o plástico, y tipos de estructuras blindados y no blindados.
Donde una falla de sobretensión de alta resistencia no puede ser descompuesta solo por el método de pulso de bajo voltaje, el XHGG502A se utiliza junto con el acoplador de pulso dedicado de CC de 35kV y el método de pulso múltiple para obtener un eco de falla claro y analizable, lo que lo hace muy adecuado para las fallas difíciles y de alta resistencia que los probadores ordinarios luchan por identificar.
Características clave
Pantalla táctil TFT a todo color de 10.1 pulgadas.
Sistema integrado para una visualización y operación seguras, estables y sencillas.
Prueba la velocidad de onda del cable, la longitud del cable y la distancia de falla.
Muestreo continuo totalmente automático con captura de forma de onda en tiempo real para resultados oportunos y precisos.
Configuración automática del rango de prueba y análisis automático de forma de onda para mostrar la distancia de prueba.
Modos de operación táctil y de botón codificado para un control simple, rápido y confiable.
Método de pulso de bajo voltaje, método de sobretensión de alto voltaje y método de pulso múltiple (8 veces) con visualización de forma de onda suave y fácil de interpretar.
Método de pulso múltiple utilizado junto con el acoplador de pulso para mostrar 8 conjuntos de formas de onda de alto y bajo voltaje para una fácil comparación, prueba automática de distancia y medición de distancia manual.
Potente procesamiento de datos para una gestión y archivo convenientes de archivos de forma de onda.
Almacenamiento masivo de formas de onda: más de 8.000 registros de pulso de bajo voltaje y sobretensión de alto voltaje y más de 250 registros de pulso múltiple, con exportación USB a software de PC para gestión y análisis.
Retroiluminación LED de ultra alto brillo que alcanza 280 nits con una resolución de 1024 × 600, adecuada para entornos de luz solar directa.
Batería de litio de alta capacidad incorporada con carga rápida, que permite pruebas donde no hay energía de red disponible.
Chasis protector con una clasificación mínima de IP54.
Parámetros técnicos
| Parámetro |
Especificación |
| Frecuencia de muestreo |
1MHz - 400MHz |
| Amplitud del pulso de bajo voltaje |
300V ± 15% |
| Rango de medición de distancia |
≥ 120 km |
| Rango de prueba |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| Ancho de pulso |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| Resolución mínima |
0.07m |
| Zona ciega de prueba |
≤ 10m |
| Error de medición |
≤ ± (0.5% × L + 1m), donde L es la longitud del cable |
| Fuente de alimentación |
Recargable AC110V - 240V, 50Hz/60Hz; paquete de batería de litio incorporado de 11.1V; tiempo de carga aprox. 2 horas, tiempo de trabajo más de 5 horas |
| Voltaje de resistencia del acoplador de pulso |
CC 35kV |
| Condiciones de operación |
Temperatura -20℃ a +65℃, humedad relativa 90%, presión atmosférica 750±30mmHg |
Principio de funcionamiento y métodos de prueba
El instrumento adopta el método de onda viajera como su principio de prueba central y admite tres métodos de prueba probados en campo.
Método de pulso de bajo voltaje: adecuado para fallas de baja resistencia, cortocircuito y circuito abierto que se pueden medir directamente, utilizando la línea de salida Q única para conectar el probador al cable bajo prueba.
Método de sobretensión de alto voltaje: utiliza el muestreador para recibir la señal reflejada en la tierra de muestreo para fallas de sobretensión de alta resistencia que no se pueden probar directamente.
Método de pulso múltiple: se utiliza con el acoplador de pulso para mostrar 8 conjuntos de formas de onda de alto y bajo voltaje en una pantalla para comparación, prueba de distancia fácil y lectura precisa de la distancia de falla.
Preguntas frecuentes
P1. ¿Cuánto tiempo tarda en cargarse la batería y cuánto tiempo puede funcionar el instrumento?
La batería de litio incorporada de 11.1V se carga a través de la toma de corriente. Aproximadamente 1 hora de carga proporciona aproximadamente 2.5 horas de espera, aproximadamente 2 horas cargan completamente la batería desde cero, y una carga completa admite más de 5 horas de tiempo de trabajo.
P2. ¿Puede el instrumento alimentarse con CA de 220V para pruebas de sobretensión de alto voltaje o método de pulso múltiple?
No. Cuando solo se utiliza el método de pulso de bajo voltaje, el instrumento puede alimentarse con CA de 220V. Está estrictamente prohibido conectar a CA de 220V para el método de sobretensión de alto voltaje o las pruebas de muestreo del método de pulso múltiple, y también está prohibido el muestreo mientras el instrumento se está cargando.
P3. ¿Cómo se deben conectar los cables de alto voltaje del acoplador de pulso?
Al cablear las líneas de alto voltaje A y B del acoplador, solo se permite enchufar y desenchufar los cables. Está estrictamente prohibido girarlos o torcerlos.
P4. En una falla de alta resistencia, la forma de onda muestreada no muestra una oscilación obvia y la distancia medida siempre es igual a la longitud total del cable. ¿Qué debo hacer?
Esto generalmente significa que el punto de falla no se ha descompuesto, por lo que no ocurre ninguna descarga de arco de descomposición y no se puede medir la distancia de falla. Aumente el alto voltaje de impulso del generador de alto voltaje tanto como sea posible mientras monitorea la forma de onda registrada por el instrumento, hasta que aparezca un eco de falla relativamente estándar.
P5. ¿Qué servicio postventa se ofrece?
El instrumento tiene una garantía de un año a partir de la fecha de compra por problemas de calidad del producto, junto con mantenimiento y servicio técnico de por vida. Si se encuentra alguna anomalía o mal funcionamiento, póngase en contacto con el distribuidor o nuestra empresa para que podamos organizar la solución más conveniente y efectiva. Los daños causados por error humano anularán la garantía del instrumento.
