Diseñado específicamente para equipos de topografía pre-construcción que requieren verificación confiable de servicios subterráneos para el cumplimiento del proyecto y la mitigación de riesgos.
Detalles del producto
Descripción del producto:

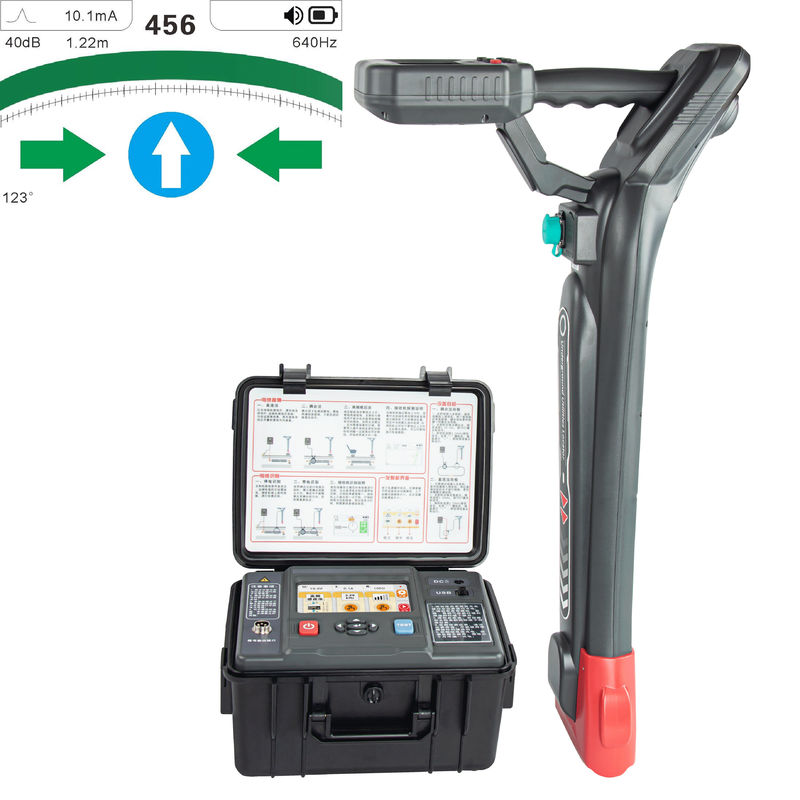

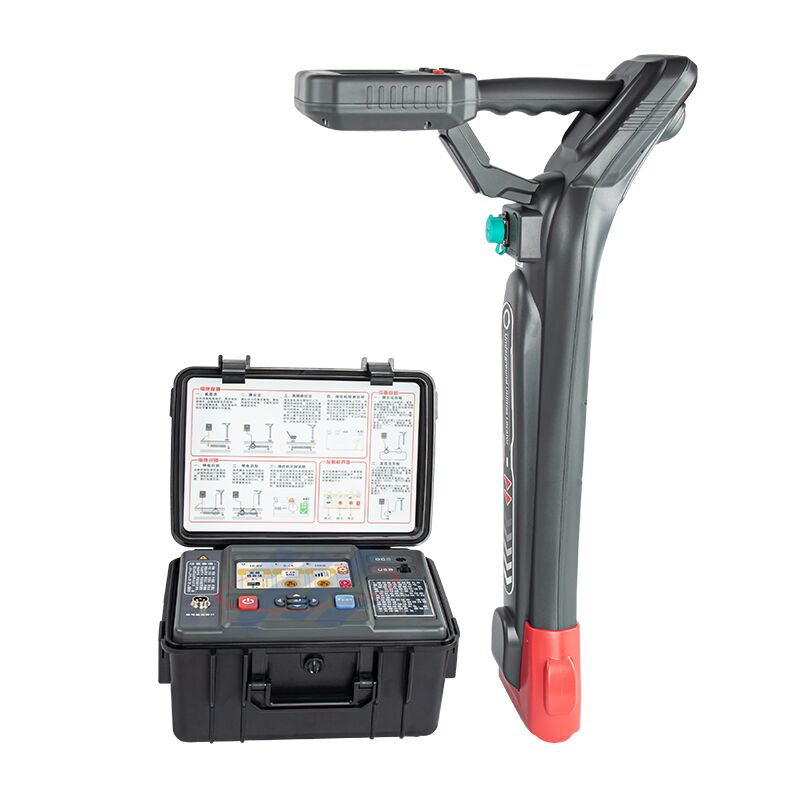

El detector inteligente de cables y tuberías, también conocido como probador de tuberías o probador de trazado, es un instrumento de detección de trazado con un fuerte rendimiento integral. Tiene múltiples funciones como detección de trazado de tuberías, identificación de cables, localización de fallas, etc. El instrumento consta de un transmisor, una pinza de corriente de transmisión, un receptor, una pinza de corriente flexible de recepción, un cable de prueba de conexión y un marco en A (opcional).El detector inteligente de cables y tuberías se puede utilizar para la detección de trazado, el censo de tuberías y la medición de profundidad de tuberías metálicas y cables subterráneos en un entorno sin zanjas. El instrumento utiliza una variedad de tecnologías de filtrado, tiene capacidades antiinterferencias, puede localizar y medir la profundidad con precisión, y es adecuado para la detección y patrulla de diversas tuberías metálicas subterráneas, gestión y mantenimiento de tuberías, planificación y construcción municipal, suministro de energía y otros departamentos. Es uno de los instrumentos necesarios para las unidades de mantenimiento de tuberías. Esta función se logra mediante la cooperación de un transmisor de señal, un receptor, una pinza de transmisión de señal y un cable de prueba de conexión.Datos técnicos:TáctilFunción
Modos de transmisión de señal multifrecuenciaFuente de alimentaciónTáctilMétodo de salidaMétodo de conexión directa, método de acoplamiento, método de inducciónFrecuencia de salida640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz
Modo de salidaIdentificación automática, identificación automática según diferentes accesoriosPotencia de salida
Máx. 15 W, 9 niveles ajustables
Impedancia
| Precisión de posicionamiento de posición plana: Posición del eje central del cable o tubería objetivo: ±5% (profundidad de enterramiento 0-3 m) -10% (profundidad de enterramiento 3 m-20 m) |
Voltaje de salida directo |
| Eliminar la interferencia de cables adyacentes. Al medir cables adyacentes, la medición de cables adyacentes se puede distinguir según las diferentes intensidades de señal y las fases de corriente medidas retroalimentadas por los cables adyacentes. Durante el proceso de seguimiento de cables, observe la tabla de fases. El disco y el puntero apuntan para distinguir el cable probado de los cables adyacentes |
Protección del circuitoTono FM que varía con la intensidad de la señal |
| Pantalla de cristal líquido |
Pantalla a color LCD de 5 pulgadas |
Táctil |
Sí, táctil capacitiva
Tamaño del instrumento |
| Aproximadamente 320 mm (largo) × 275 mm (ancho) × 145 mm (alto) |
Receptor: |
| Función |
Detección de tuberías (seguimiento de posición de cable, visualización de dirección, medición de profundidad, medición de corriente), identificación de cables, localización de fallas con marco en A (función opcional)Fuente de alimentación Batería de litio recargable de gran capacidad de 8,4 V |
| Método de entrada |
Bobina receptora incorporada, pinza flexible, marco en A (función opcional) |
| Frecuencia de recepción |
Frecuencias de detección activa: 640 Hz, 1,28 kHz, 2,56 kHz, 3,20 kHz, 4,09 kHz, 8,19 kHz, 10,2 kHz, 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHzFrecuencia de detección pasiva de frecuencia de red: 50 Hz, 60 Hz, 250 Hz |
| Banda de frecuencia de detección pasiva de RF: las frecuencias centrales son 32,7 kHz, 65,6 kHz, 81,9 kHz, 197 kHz |
Modo de detección de tuberías |
| |
Visualización de detección de tuberíasModo de posicionamiento clásico, modo de crucero de cable, modo de medición de distorsión de señalMétodo de conexión directa: Generalmente, la longitud del cable puede alcanzar 0-20 kilómetros, lo que está determinado principalmente por la resistencia del suelo, la resistencia del cable y la profundidad de enterramiento del cable. |
| |
|
| Profundidad y corriente |
Visualización en tiempo real de la profundidad y el valor de corriente del cableProfundidad de medición de tuberías0-20 m |
Precisión de profundidad
Precisión de posicionamiento de posición plana: Posición del eje central del cable o tubería objetivo: ±5% (profundidad de enterramiento 0-3 m) -10% (profundidad de enterramiento 3 m-20 m) |
Indicaciones de verdadero o falso |
| Eliminar la interferencia de cables adyacentes. Al medir cables adyacentes, la medición de cables adyacentes se puede distinguir según las diferentes intensidades de señal y las fases de corriente medidas retroalimentadas por los cables adyacentes. Durante el proceso de seguimiento de cables, observe la tabla de fases. El disco y el puntero apuntan para distinguir el cable probado de los cables adyacentes |
Instrucciones de sonidoTono FM que varía con la intensidad de la señal |
| Pantalla antiinterferencias |
Verde: Sin interferencia Verde: Bueno (los resultados son confiables) Rojo: Interferencia severa (los resultados no son confiables)Capacidad antiinterferenciasLa banda de frecuencia de recepción extremadamente estrecha y el método de procesamiento digital único pueden suprimir completamente la interferencia de frecuencia de red y armónica de cables y tuberías en funcionamiento cercanos.Distancia de interferencia |
Al utilizar el método de acoplamiento y el método de inducción, el transmisor generará interferencia a corta distancia. La distancia de interferencia está relacionada con la potencia y la frecuencia de transmisión. Cuanto mayor sea la potencia y la frecuencia, mayor será la interferencia. |
La distancia mínima a la que un receptor no se ve perturbado por un transmisor a menudo requiere una determinación experimental:TáctilIdentificación de cables: El método de acoplamiento puede confirmar que no hay interferencia más allá de 2-5 mTáctilIdentificaciónTáctilRango de detección de identificación de cablesTáctilMétodo de acoplamiento: puede identificar señales con una resistencia de bucle de 0 Ω a 1 kΩ; (generalmente puede alcanzar una longitud de cable de 0-6 cm (determinado principalmente por la resistencia de puesta a tierra y la resistencia del cable)TáctilPantalla a color LCD de 4,3 pulgadas (pantalla de alto brillo), visible a la luz del solTáctilSí, táctil capacitiva
Interfaz de conexiónPuerto USB tipo C, conector de aviación
Diámetro interior de la bobinaφ200 mm (se puede personalizar un diámetro mayor según sea necesario)Temperatura y humedad de trabajo |
| -10 °C a 40 °C; por debajo del 80% Rh |
Temperatura y humedad de almacenamiento |
| -10 °C a 50 °C; ≤95% HR, sin condensación |
Resistencia a la presión |
AC2000V/rms (antes de los extremos delantero y trasero de la carcasa) |
Adecuado para normativas de seguridadP: ¿Cómo maneja el instrumento los sitios con múltiples servicios públicos superpuestos?La combinación de operación multifrecuencia, medición de corriente y modos de antena dual proporciona múltiples estrategias para resolver la congestión de servicios públicos. Al comparar las respuestas de la señal a diferentes frecuencias y medir los niveles de corriente, los operadores pueden aislar servicios públicos individuales incluso en corredores subterráneos densamente poblados. El modo de canaleta proporciona precisión adicional para la confirmación de la ruta final.
P: ¿Es el XHGX507C adecuado para la topografía de servicios públicos pre-construcción y el cumplimiento normativo?Sí. El XHGX507C está diseñado específicamente para estudios de servicios públicos pre-construcción requeridos antes de la excavación, zanjeo o perforación direccional. Su capacidad para detectar cables energizados (modo pasivo de 50 Hz) y desenergizados (modos de transmisor) proporciona un mapeo integral de los servicios públicos subterráneos que apoya el cumplimiento normativo y ayuda a prevenir costosos cortes de cables.P: ¿Cómo maneja el instrumento los sitios con múltiples servicios públicos superpuestos?La combinación de operación multifrecuencia, medición de corriente y modos de antena dual proporciona múltiples estrategias para resolver la congestión de servicios públicos. Al comparar las respuestas de la señal a diferentes frecuencias y medir los niveles de corriente, los operadores pueden aislar servicios públicos individuales incluso en corredores subterráneos densamente poblados. El modo de canaleta proporciona precisión adicional para la confirmación de la ruta final.
P: ¿Qué documentación se puede producir a partir de los estudios de campo? La pantalla LCD del instrumento proporciona lecturas de profundidad y corriente en tiempo real que se pueden registrar manualmente en los planos del sitio. Para entregables de topografía profesional, los operadores suelen marcar las rutas y profundidades de los cables con pintura en aerosol y documentar los hallazgos con fotografías y registros escritos. Pueden estar disponibles accesorios de registro de datos con GPS para su integración con sistemas de mapeo GIS.P: ¿Puede detectar tuberías no metálicas como PVC o HDPE? |
| Como todos los localizadores basados en inducción electromagnética, el XHGX507C detecta objetos metálicos por su conductividad eléctrica. Las tuberías no metálicas (PVC, HDPE, hormigón) no se pueden detectar directamente. Sin embargo, si estas tuberías contienen cables trazadores metálicos (comúnmente instalados junto con tuberías de plástico durante la construcción), el instrumento puede detectar el cable trazador. Para la detección de tuberías puramente no metálicas, se requeriría radar de penetración terrestre (GPR) como tecnología complementaria. |
P: ¿Qué garantía y soporte se proporcionan? |
| Garantía estándar de 12 meses contra defectos de fabricación con soporte técnico de por vida. Certificado CE e ISO 9001:2015. El kit completo incluye receptor, transmisor, cables de conexión, pinza de acoplamiento, varilla de tierra, baterías recargables, cargadores, manual de usuario y estuche de transporte resistente. Hay disponibles opciones de capacitación en el sitio y garantía extendida para firmas de consultoría de ingeniería. |
|
|
|
|
|
|
|
|
|
|
|
|
|
