Localizador de fallos de cables de alta precisión con sincronización acústico-magnética XHDD503C

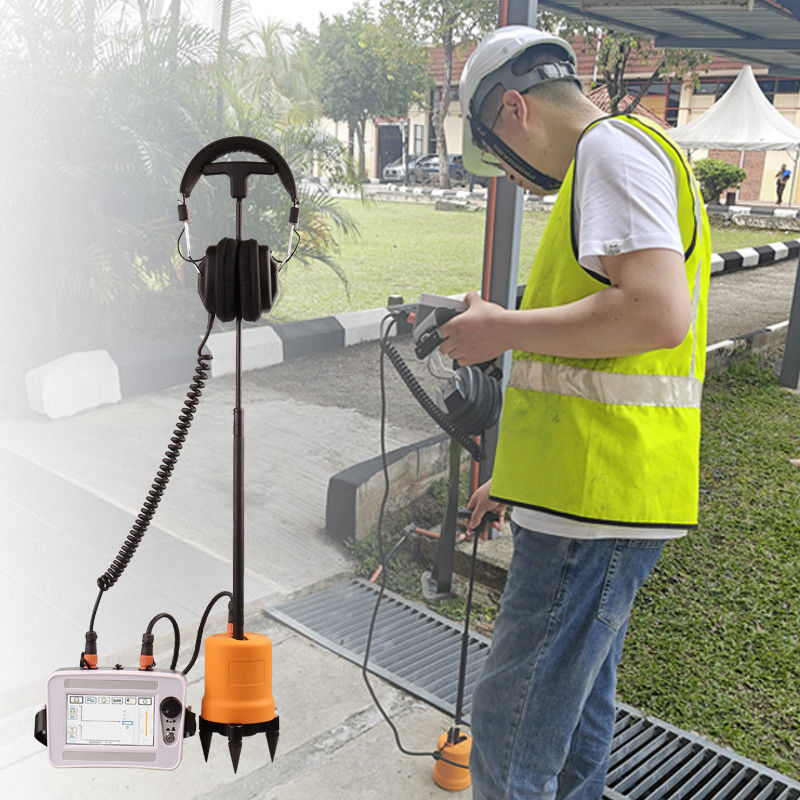

El XHDD503C Cable Fault Pinpointer está diseñado para rápido,localización de las fallas de los cables eléctricos subterráneos con una alta precisión mediante el método de sincronización acústica-magnética un avance significativo con respecto a la localización tradicional solo acústicaCuando un generador de impulsos de alto voltaje se descarga en el punto de falla,La sonda del instrumento captura simultáneamente tanto la señal acústica (la descarga "pop" que viaja a través del suelo) como la señal electromagnética (que viaja casi instantáneamente)Mediante el cálculo de la diferencia de tiempo entre estas dos señales, el XHDD503C guía a los operadores a la ubicación exacta de la falla con una precisión superior a 0,1 m.eliminando las conjeturas y los años de experiencia tradicionalmente requeridos para identificar fallas en los cables.

El principio de sincronización acústica-magnética es fundamentalmente simple pero notablemente eficaz.una onda de sonido que viaja lentamente a través del suelo circundante, y un pulso electromagnético que se propaga a velocidad cercana a la luz a lo largo del cable.Porque la señal electromagnética llega casi instantáneamente mientras que el sonido tarda tiempo en viajar, el espacio entre ellos displayed en milisegundos en la pantalla LCD de 5 pulgadas indica directamente lo lejos que está de la falla.y la falla está directamente debajo de ti.

• Mejor que 0.1m de precisión:La medición de la diferencia de tiempo acústica-magnética señala las fallas con precisión subdecimétrica.
• Cuatro modos de filtro seleccionables:Todos los pasajes (100~1600Hz) para uso general; pasajes bajos (100~300Hz) para suelo blando y arena donde las altas frecuencias están atenuadas; pasajes altos (160~1600Hz) para condiciones de pavimento duro;El paso de banda (200 ¢ 600 Hz) como un compromiso equilibradoAplica el filtro al terreno para una claridad óptima de la señal.
• Proba impermeable IP65:El aislamiento físico de múltiples capas protege los sensores acústicos y magnéticos sensibles.
• Reducción de ruido digital BNR + silenciador:La reducción de ruido de fondo filtra las interferencias ambientales del tráfico, el viento y la maquinaria.el instrumento activa instantáneamente el silencio para proteger la audición durante sesiones prolongadas de campo.
• 500,000* Amplificación de la señal:La ganancia de salida de 16 niveles (0 ‰ 112 dB) captura señales de descarga extremadamente débiles de fallas profundas o de alta impedancia que los punteros convencionales pierden por completo.
• Orientación del camino en tiempo real:Los indicadores izquierda/derecha de la pantalla muestran si la sonda se encuentra a la izquierda o a la derecha de la trayectoria del cable,permitir a los operadores corregir rápidamente sus rutas de caminata sin necesidad de consultar mapas o marcadores externos.
• LCD táctil de 5 pulgadas legible a la luz solar:Resolución 854*480 con brillo de 800 nit permanece claramente visible bajo la luz solar directa del mediodía.
• Operación de campo de todo el día:Alimentado por 4*18650 baterías de litio que ofrecen más de 8 horas de uso continuo.

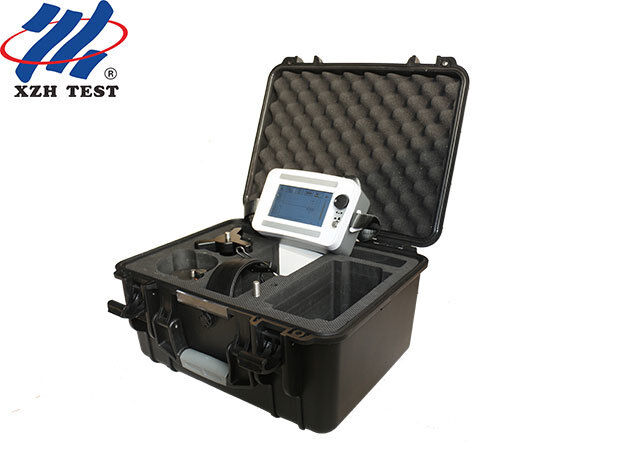

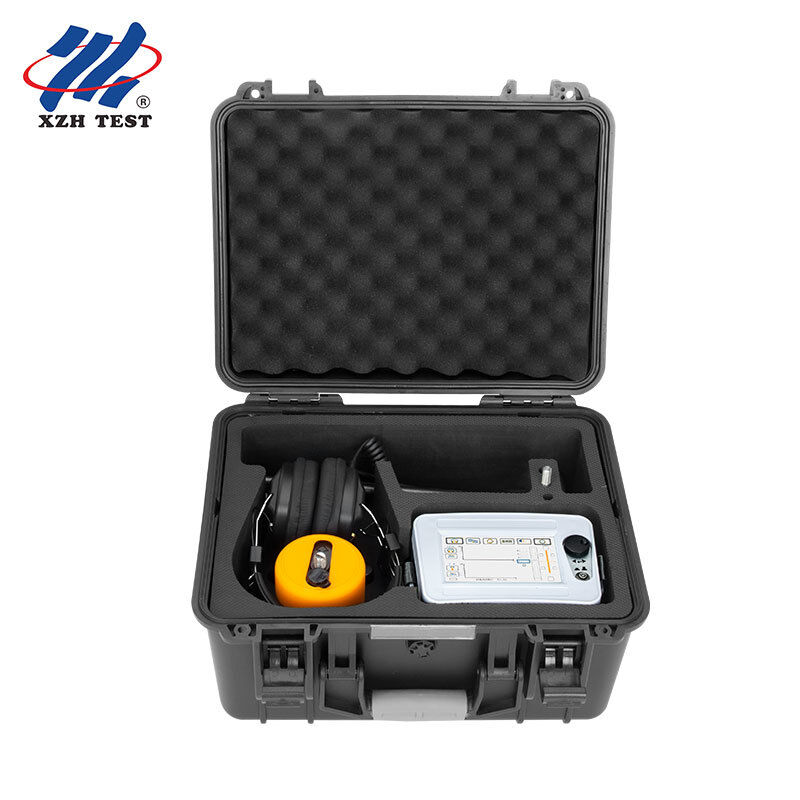

• El equipo de campo completo estándares:Cada XHDD503C incluye el indicador, el conjunto de sonda con barra de conexión y base de trípode, cable de señal de 7 núcleos, auriculares de monitoreo de cancelación de ruido, cargador rápido, llave inglesa multifuncional,y estuche a prueba de golpes.

Primero paso:Se utilizará un TDR o un pre-localizador para determinar el rango aproximado de fallas (± 50 m).Paso 2:Conecte el XHDD503C al generador de impulsos de alto voltaje y establezca un ciclo de descarga de 3 a 5 segundos.Paso 3:Comience con un umbral bajo, una ganancia alta y una configuración de volumen alto. Coloque la sonda plana en el suelo directamente sobre el cable.Paso 4:Camina por el camino del cable, monitoreando la diferencia de tiempo que se lee: disminuirá a medida que te acerques a la falla, y luego aumentará después de pasarla.Paso 5:Volver al punto de diferencia mínima de tiempo, cambiar a umbral alto y baja ganancia para el posicionamiento fino.

12 meses de garantía gratuita contra defectos de calidad del producto. Mantenimiento y soporte técnico de por vida. Certificado CE e ISO. Cumple con DL/T 849.2-2019 y GB/T 18268.1 normas para equipos de ensayo de campo industriales.
