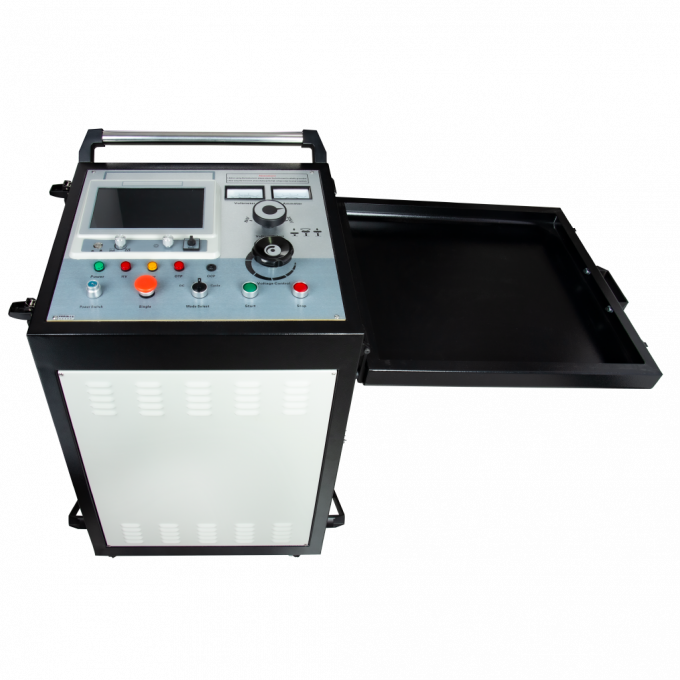

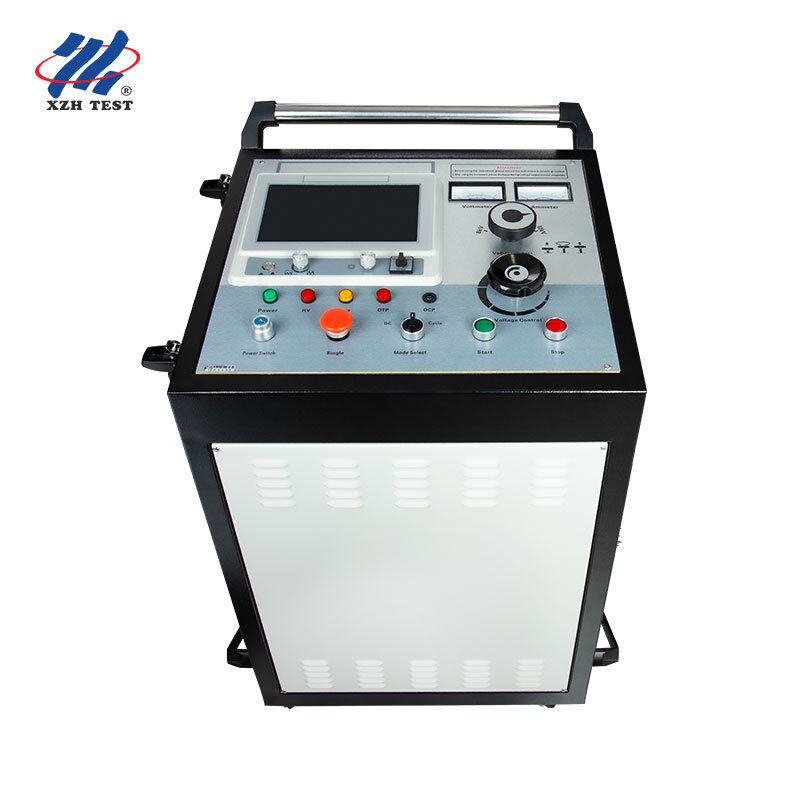

Sistema de prueba de fallas de cable integrado 2048J 32kV para diagnóstico de cables de alimentación subterráneos

P: ¿Cómo funciona un generador de sobretensión de alto voltaje en la detección de fallas de cable?

El generador de sobretensión descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla. Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo). Al combinar los tiempos de llegada de la señal acústica y electromagnética, los operadores pueden localizar con precisión la ubicación exacta de la falla, una técnica conocida como sincronización acústico-magnética.

P: ¿Qué rango de voltaje debo seleccionar para diferentes tipos de cables?

La selección del voltaje sigue el voltaje operativo nominal del cable como una guía general. Para cables de bajo voltaje (hasta 1kV), use el rango de 8kV o 12kV. Para cables de distribución de voltaje medio (6-15kV), el rango de 16kV es apropiado. Para cables de transmisión de alto voltaje (35kV y superiores), use el rango de 32kV. Consulte siempre las especificaciones de voltaje máximo de prueba del fabricante del cable y asegúrese de que se mantengan todas las distancias de seguridad durante la operación de alto voltaje.

P: ¿Qué precauciones de seguridad se deben observar durante la operación del generador de sobretensión?

Las pruebas con generadores de sobretensión de alto voltaje requieren protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desenergizado y aislado de todas las fuentes de alimentación antes de la conexión. Establezca un perímetro de seguridad mínimo de 5 metros alrededor de la zona de prueba con señales de advertencia. Todo el personal debe usar el EPP apropiado, incluida ropa resistente a arcos, guantes aislantes de alto voltaje y calzado dieléctrico. Las características de seguridad integradas (descarga automática al apagar, parada de emergencia y enclavamiento de cero voltaje) proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.

P: ¿Cuál es la ventaja de múltiples niveles de energía (Julios) en esta unidad?

Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico. Los ajustes de baja energía (por ejemplo, 864J–1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde el exceso de energía podría empeorar el daño del cable. La energía media (1225J–2048J) proporciona una intensidad de señal acústica óptima para la mayoría de las localizaciones de fallas rutinarias. La alta energía (2450J+) se reserva para cables muy largos, escenarios de enterramiento profundo o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectable. La selección de tres niveles permite a los operadores adaptar la salida de energía a las condiciones del campo.

P: ¿Qué garantía y soporte se incluyen con este generador de sobretensión?

Garantía estándar de 12 meses contra defectos de fabricación con soporte técnico de por vida. Certificado CE e ISO 9001:2015. Cada unidad incluye el generador de sobretensión, cable de salida HV, cable de tierra, varilla de descarga, manual de usuario y una solución de transporte protectora. La instalación in situ, la puesta en marcha y la capacitación del operador en seguridad están disponibles bajo petición. Las piezas de repuesto, incluidos los huecos de descarga, los capacitores y los diodos HV, se almacenan para un reemplazo rápido.
