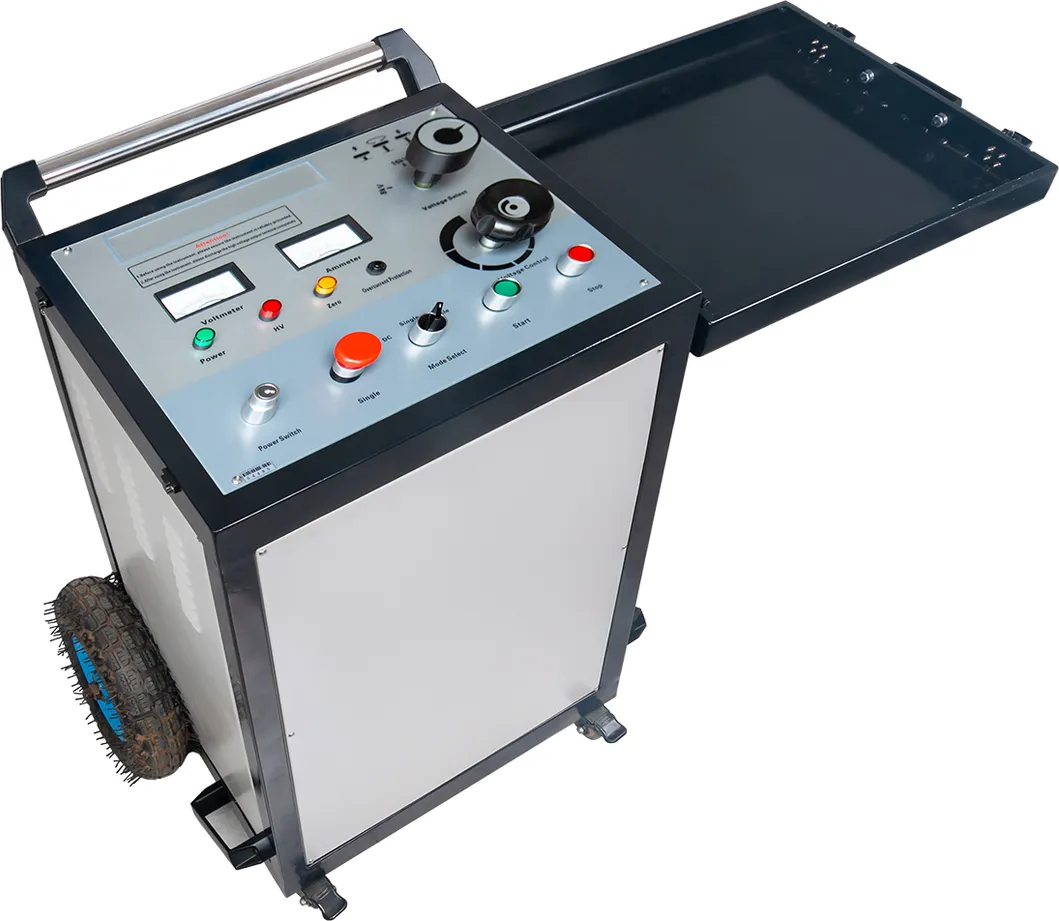

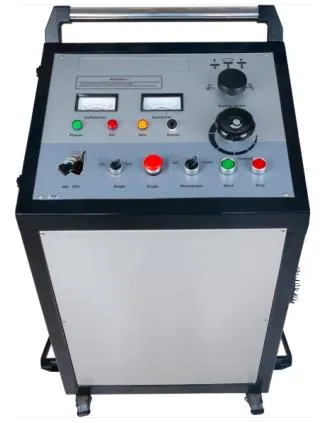

Descripción del producto
ElGenerador de pulsos de alto voltaje XHHV535-4TSpuede utilizarse para descargas por impulso y prueba de tensión en pruebas de fallas de cables de bajo y alto voltaje.Modulo de forma de onda de muestreo de fallas de cable de prueba de alta precisión y transformador pequeño están instalados en el interior, que realmente puede lograr el efecto de no ser dañado por el impacto, y también tiene las funciones de impacto automático de tiempo, impacto manual y soportar la prueba de voltaje.
Este dispositivo integra una fuente de corriente continua de alto voltaje, un condensador de almacenamiento de energía, un dispositivo de descarga con bola, un dispositivo de descarga automática,con una capacidad de transmisión superior a 300 W,Es un instrumento experimental de gama alta de tipo carrito. El equipo resuelve completamente los problemas de facilidad de uso, portabilidad, seguridad y fiabilidad de los dispositivos experimentales tradicionales.
Cuando el tipo de tranvía XHHV535-4TSgenerador de pulsos de alto voltajese utiliza, después de seleccionar el interruptor de función, presione el botón de arranque para realizar el trabajo de aumento de alta tensión.y el sistema interno liberará automáticamente la alta tensión restante en el acumulador.
El generador de sobretensiones de alta tensión también tiene la función de protección contra arranque cero, lo que puede hacer que el funcionamiento del dispositivo sea más seguro y confiable.que puede hacer que la salida de alto voltaje funcione directamente en el suelo. Con el rango de voltaje de tres engranajes y la función de conmutación de capacidad de capacitancia, los usuarios pueden elegir diferentes engranajes de adaptación de voltaje del equipo de acuerdo con las diferentes necesidades de voltaje del cable,Facilitar el proceso de ensayo.
Parámetros del producto
| Impulso de alta tensión | 0~32kV, 0~16kV, 0~8kV ajuste de tres marchas |
|---|
| Presión parcial de alto voltaje | 1.5 nivel |
|---|
| Condensador incorporado | 4μF/32kV, 16μF/16kV, 64μF/8kV Ajuste ajustable de tres velocidades |
|---|
| Potencia de descarga | Ambos son 2048J. |
|---|
| Potencia de impacto | 2 KVA |
|---|
| Polaridad del voltaje de salida | polaridad negativa |
|---|
| Tiempo de impacto | aproximadamente 5 segundos para el impacto automático, tiempo de control arbitrario para el impacto manual |
|---|
| Protección contra sobre-temperatura | 85oC |
|---|
| Fuente de alimentación | AC220V±10%, 50Hz±2Hz (60Hz pueden ser personalizados) |
|---|
| Temperatura ambiente | -20 ~ + 50oC |
|---|
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y un carrito pesado con ruedas de bloqueo para un transporte seguro.Partes de repuesto, incluidas las lagunas de descarga, condensadores y diodos HV se almacenan para su reemplazo rápido.
