Indicador avanzado de fallas de cable con sincronización acústica-magnética para detección precisa de fallas subterráneas

Name: Indicador avanzado de fallas de cable con sincronización acústica-magnética para detección precisa de fallas subterráneas
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Detalles del producto:

Place of Origin:	Shaanxi
Nombre de la marca:	XZH TEST
Certificación:	CE/ISO
Model Number:	XHDD503E

Información detallada

Place of Origin:

Shaanxi

Nombre de la marca:

XZH TEST

Certificación:

CE/ISO

Model Number:

XHDD503E

Parámetros de filtrado Paso completo:

100Hz ~ 1600Hz

Parámetros de filtrado Paso bajo:

100Hz ~ 300Hz

Parámetros de filtrado Paso alto:

160Hz ~ 1600Hz

Parámetros de filtrado Paso de banda:

200Hz ~ 600Hz

Ganancia de canal:

8 ajustables

Ganancia del canal magnético:

8 ajustables

Aumento de tensión de paso:

8 ajustables

Ganancia de la producción:

16 (0 ~ 112dB)

Impedancia de salida:

350Ω

Precisión de posicionamiento magnético acústico:

menos de 0,2 m.

Precisión de posicionamiento de la tensión de paso:

menos de 0,5 m.

Precisión de discriminación de ruta:

menos de 0,5 m.

Función:

Función de reducción de ruido de fondo BNR y reducción de ruido de silencio

Modo de control de pantalla:

Control de pantalla táctil brillante de 5 pulgadas.

Fuente de alimentación:

Batería de litio estándar 4*18650.

Tiempo de espera:

Más de 8 horas

Temperatura ambiente:

-25 ~ 65 ℃; Humedad relativa: ≤ 90%.

Resaltar:

High Light

Resaltar:

Tecnología de diferencia de tiempo acústica-magnética

detección de fallas precisa en 4 modos

sistema de reducción del ruido de fondo BNR

Trading Information

Minimum Order Quantity:

1unit

Precio:

Negociable

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Descripción de producto

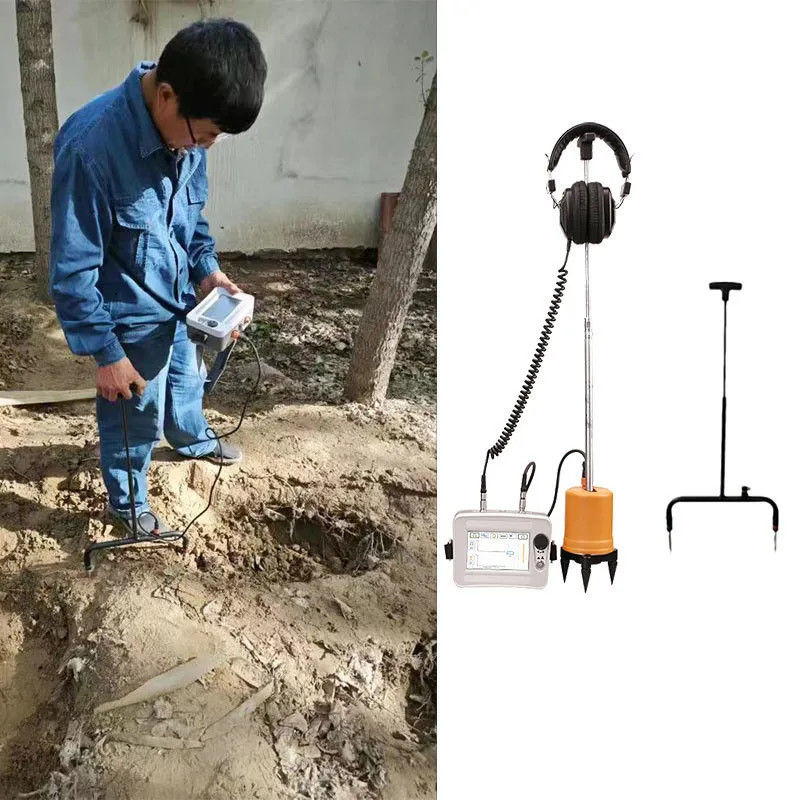

El localizador de fallas del cable XHDD503E utiliza el principio de captación de vibraciones e inducción electromagnética para determinar la ubicación específica del punto de falla del cable.Los fenómenos físicos como la onda de vibración, la onda sonora y la onda electromagnética generadas por el destello del punto de falla sobre la descarga son captadas por la sonda especial del instrumento de punto fijo,amplificado por el instrumento de punto fijo de la falla del cablePor último, la posición exacta del punto de falla está determinada por la audición y la visión de la persona en cuestión.el punto de falla del cable se encuentra directamente por encima del cable y dentro del rango de medición aproximada.

Datos técnicos

Parámetros de filtración	Pasado completo	Se aplicarán las siguientes medidas:
	Paso bajo	Se aplican las siguientes condiciones:
	Paso alto	Se aplicarán las siguientes medidas:
	Pasaporte de banda	200 Hz ~ 600 Hz
Ganancia del canal	8 ajustable
Ganancia del canal magnético	8 ajustable
Aumento de tensión de paso	8 ajustable
Ganancia de producción	16 (0 ~ 112 dB)
Impedancia de salida	350Ω
Precisión de posicionamiento acústico magnético	menos de 0,2 m.
Precisión de posicionamiento del voltaje de paso	menos de 0,5 m.
Precisión de la discriminación de la trayectoria	menos de 0,5 m.
Función	Función de reducción del ruido de fondo BNR y función de reducción del ruido mudo
Modo de control de la pantalla	Control de pantalla táctil de 5 pulgadas.
Fuente de alimentación	4*18650 batería de litio estándar.
Tiempo de espera	más de 8 horas
Temperatura ambiente	-25 ~ 65°C; Humedad relativa: ≤ 90%.

Indicador avanzado de fallas de cable con sincronización acústica-magnética para detección precisa de fallas subterráneas

Características:

1. LCD sensible al tacto de 5 pulgadas garantiza la visibilidad bajo la luz solar.

2Tiene 4 modos de prueba: modo estándar, modo mejorado, modo de reducción de ruido y modo personalizado.

3Tiene cuatro métodos de posicionamiento: medición acústica, medición magnética, método de sincronización acústica y magnética y método de voltaje.

4Tiene tecnología de reducción de ruido de fondo y puede elegir entre una variedad de métodos de filtrado.

5Tiene reducción de ruido de fondo BNR y funciones de silenciamiento.

6Tiene función de indicación de desviación de trayectoria.

7Equipado con sensores de señales de aislamiento físico de múltiples capas, grado impermeable IP65.

8Batería de litio de gran capacidad, tiempo de espera largo, equipada con cargador rápido.

9Pequeño y ligero, fácil de operar y de interfaz sencilla.

Lista de embalaje

Indicador avanzado de fallas de cable con sincronización acústica-magnética para detección precisa de fallas subterráneas

Preguntas frecuentes

P: ¿Qué hacen los modos de detección AMS, BNR y A-Frame?

AMS (sincronización acústica-magnética) combina señales acústicas y electromagnéticas para identificar con precisión las fallas de flashover.BNR (reducción del ruido de fondo) filtra el ruido ambiental en entornos urbanos o industrialesLa detección de voltaje de paso de A-Frame localiza fallas de envoltura/aislamiento en cables enterrados directamente midiendo los gradientes de potencial de tierra.Juntos cubren todo el espectro de escenarios de detección de fallas de cable.

P: ¿Qué tan exacta es la localización y qué profundidad puede detectar?

La sincronización acústica-magnética alcanza una precisión de 0,1 m, reduciendo la zona de excavación a aproximadamente 30 cm de diámetro.normalmente alcanza los 5-8 m para fallas de flashover estándarLos canales acústicos y magnéticos separados proporcionan verificación cruzada, asegurando que caves una vez en la ubicación correcta.

P: ¿Qué añade la interfaz de pantalla táctil a las operaciones de campo?

La pantalla táctil legible por la luz solar proporciona una retroalimentación visual clara de las formas de onda acústica y la intensidad del campo magnético, lo que permite el reconocimiento de patrones durante la detección de fallas.Los operadores pueden confirmar visualmente que el ritmo de descarga coincide con la señal auditivaLa interfaz digital también almacena los parámetros de prueba para la documentación del informe.

P: ¿Cómo funciona el sistema en entornos urbanos ruidosos?

La tecnología BNR filtra digitalmente el ruido de fondo del tráfico, la construcción y los equipos industriales.Para condiciones de ruido extremo, los auriculares IP65 con aislamiento acústico activo permiten a los operadores centrarse en sonidos débiles de descarga de fallas que de otro modo estarían enmascarados por el ruido ambiental.

P: ¿Qué duración de la batería puedo esperar en el campo?

El XHDD503E proporciona más de 8 horas de funcionamiento continuo con una carga completa, suficiente para un cambio de campo completo.El compartimento de la batería sellado IP65 protege contra la entrada de humedad durante un uso prolongado al aire libre en condiciones húmedas.

P: ¿Qué garantía y soporte está incluido?

12 meses de garantía estándar que cubre defectos de fabricación, con soporte técnico de por vida. CE y ISO certificado. Cada unidad incluye un manual de usuario, auriculares, maleta de transporte y cargador.Disponible capacitación opcional in situ y planes de garantía extendidaLas consultas técnicas suelen contestarse dentro de las 24 horas.
