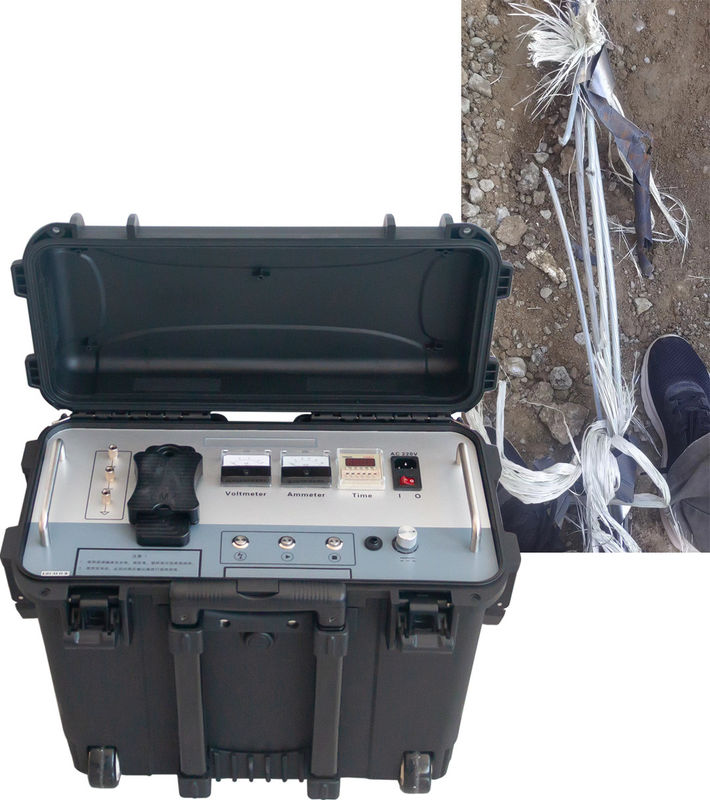

Descripción del producto25 kg de energía ultraligera
ElSe aplicará el procedimiento siguiente:es un generador de sobretensiones de alta tensión de corriente continua portátil ultraligero1225J energía de descargaEn el caso de los cables de corriente eléctrica subterráneos, la tensión es de hasta 35 kV y la corriente continua soporta pruebas.25 kg de peso, es la unidad más ligera de la serie XHHV535 lo que la convierte en la opción ideal para los ingenieros de campo quePortabilidad máximasin sacrificar la capacidad.
Integrando una fuente de alta tensión de CC,Condensador de almacenamiento de energía de 2 μF, y el hueco de bola de descarga de alto voltaje en un solo chasis compacto, el XHHV535-2L reemplaza completamente los transformadores de prueba tradicionales, las cajas de operación,con una capacidad de carga de más de 300 W,100 kilogramos combinadosSu diseño de salida a prueba de cortocircuito permite que la salida de alto voltaje cortocircuite directamente a la tierra mientras continúa el funcionamiento normal.DL/T846-2016 Las condiciones de las ayudasyDL/T474-2017 (en inglés).
Características clave
- Automáticosobrecorriente, sobrevoltura y sobretemperaturaProtección
- Tensión de resistencia de corriente continuayDescarga por impulsofuncionamiento en doble modo
- La salida de pulso de alta tensión esuniforme y controlada
- Protección contra el súper cortocircuito: la salida de alta tensión puede cortocircuitar directamente a la tierra y seguir trabajando
- Dos indicadores de 1,5 nivelespara el monitoreo intuitivo en tiempo real del ciclo de descarga completa de corriente y voltaje
- Medición del voltaje lateral de alta tensiónpara la precisión en tiempo real
- Protección de arranque cero: potencialómetro de retorno a cero para una operación segura
- Diseño único de medición de alta tensión: el voltímetro indicatensión del condensador en tiempo realincluso en estado parado
- Intervalos de descarga ajustablespara la sincronización acústica-magnética durante la detección de fallos
- Conforme a lo dispuesto en elDL/T846-2016 Las condiciones de las ayudasyDL/T474-2017 (en inglés)
Parámetros técnicos
| Alta tensión de impacto |
0 ~ 35 kV (default 0 ~ 32 kV) |
| Voltado de combustión |
0 ~ 32 kV |
| Condensador incorporado |
2 μF |
| Energía de descarga |
0~1225J (por defecto 0~1024J) |
| Polaridad del voltaje de salida |
Polaridad negativa |
| Corriente de cortocircuito |
0 ~ 320 mA |
| Potencia de impacto |
400 W |
| Precisión de alta tensión |
1.5 nivel |
| Protección contra el exceso de temperatura |
65°C |
| Protección contra sobrecorrientes |
8mA (> 4S) en el lado de alto voltaje |
| Peso |
No más de 25 kg |
| Las dimensiones |
Se aplicarán las siguientes medidas: |
| Fuente de alimentación |
AC220V±10%, 50Hz±1Hz (60Hz personalizables) |
| Temperatura ambiente |
-25 ~ + 65°C |
Componentes del sistema
| Componente |
Cuánto tiempo |
Descripción |
| Unidad de acogida |
1 |
Generador de sobretensiones de alta tensión de CC integrado |
| Cable de salida de alta tensión |
1 |
Conecta el host al núcleo del cable en prueba |
| Cables de tierra |
1 |
4 mm2 de suelo de instrumentos + 2,5 mm2 de suelo de barra de descarga |
| Cable de alimentación |
1 |
Cordón de alimentación del instrumento AC220V |
| El fusible |
5 |
Fusiles de respaldo para sistemas de alimentación AC220V |
| Rodas de descarga |
1 |
Descarga de corriente continua de limitación / cortocircuito |
Aplicaciones objetivo
El XHHV535-2L está diseñado paraTécnicos de servicio de campo,contratistas independientes de pruebas de cables, yequipos de mantenimiento de servicios públicosque necesitan un generador de sobretensiones portátil para una sola persona que pueda transportarse entre sitios sin equipo de elevación.transporte por un solo operadorIdeal para la localización de fallas en los cables de distribución de bajo voltaje, pruebas de puesta en marcha de nuevas instalaciones de cables,y programas de mantenimiento preventivo programado donde el despliegue rápido y la mínima huella logística son críticos.
¢Preguntas frecuentes
P: ¿Cómo funciona un generador de sobretensiones de alto voltaje en la detección de fallas en el cable?
El generador de sobretensiones descarga un pulso de alta energía en el cable defectuoso, creando un arco de alto voltaje controlado en el punto de falla.Este arco produce tanto una señal acústica (un fuerte sonido de golpe detectable por micrófonos de tierra) como un pulso electromagnético (detectable por un receptor inductivo)Al combinar los tiempos de llegada de las señales acústicas y electromagnéticas, los operadores pueden determinar con precisión la ubicación exacta de la falla con una técnica conocida como sincronización acústica-magnética.
P: ¿Qué rango de voltaje debo seleccionar para los diferentes tipos de cables?
Para los cables de baja tensión (hasta 1 kV), utilizar el rango de 8 kV o 12 kV. Para los cables de distribución de media tensión (6-15 kV), utilizar el rango de 8 kV o 12 kV.el rango de 16 kV es adecuadoPara los cables de transmisión de alto voltaje (35 kV y superiores), utilizar el rango de 32 kV.Consulte siempre las especificaciones de tensión máxima de ensayo del fabricante del cable y asegúrese de que se mantengan todos los permisos de seguridad durante el funcionamiento de alta tensión..
P: ¿Qué precauciones de seguridad deben observarse durante el funcionamiento del generador de sobretensiones?
La prueba del generador de sobretensiones de alta tensión requiere protocolos de seguridad estrictos. Siempre verifique que el cable esté completamente desactivado y aislado de todas las fuentes de energía antes de la conexión.Establecer un perímetro de seguridad mínimo de 5 metros alrededor de la zona de ensayo con señales de advertencia. Todo el personal debe usar un EIP apropiado, incluida la ropa de arco, los guantes aislantes HV y las zapatillas dieléctricas.parada de emergencia, y el bloqueo de tensión cero proporcionan capas adicionales de protección, pero nunca deben reemplazar los procedimientos de seguridad adecuados.
P: ¿Cuál es la ventaja de múltiples niveles de energía (Joules) en esta unidad?
Los diferentes niveles de energía sirven para diferentes propósitos de diagnóstico.864J1024J) son ideales para la confirmación inicial de fallas y la localización de fallas de alta resistencia donde la energía excesiva podría empeorar el daño del cable. La energía media (1225J2048J) proporciona una intensidad óptima de la señal acústica para la mayoría de la detección de fallas de rutina. La energía alta (2450J+) está reservada para cables muy largos, escenarios de entierro profundo,o fallas de alta impedancia que requieren una generación de arco más fuerte para producir una firma acústica detectableLa selección de tres niveles permite a los operadores adaptar la producción de energía a las condiciones del campo.
P: ¿Qué garantía y soporte está incluido con este generador de sobretensiones?
12 meses de garantía estándar contra defectos de fabricación con soporte técnico de por vida. CE y ISO 9001:2015 certificado. Cada unidad incluye el generador de sobretensiones, cable de salida HV, cable de tierra,barra de descarga, manual de usuario, y una caja de transporte robusta. Instalación en el sitio, puesta en marcha y formación de seguridad del operador están disponibles bajo petición.y los diodos HV se almacenan para su rápida sustitución.
