Procedimientos de prueba para fallas en cables de energía
El comprobador de fallas de cable debe seguir los siguientes pasos para encontrar fallas en cables de energía:
(1) Comprender el cable defectuoso: nivel de tensión soportada, longitud del cable, medio aislante, resistencia de aislamiento, trayectoria enterrada y la causa de la falla.
(2) Análisis de la naturaleza de la falla del cable: utilice el "pulso de baja tensión" del comprobador de fallas de cable para probar la longitud de todos los cables de fase del cable defectuoso y calibrar la velocidad de transmisión de ondas de radio del cable defectuoso; utilice el comprobador de resistencia de aislamiento para medir el valor de resistencia de aislamiento de la falla.
(3) Seleccione el método de prueba apropiado: utilice un comprobador de fallas de cable para realizar una prueba aproximada de las fallas del cable.
(4) Medición precisa de los puntos de falla del cable: incluida la búsqueda de la dirección y la profundidad de los cables enterrados y el posicionamiento preciso de los puntos de falla.
(5) Análisis de errores: Realice un análisis de errores (error de medición, error de interpretación de la velocidad de transmisión, error del instrumento) en los resultados de la prueba de fallas del cable.

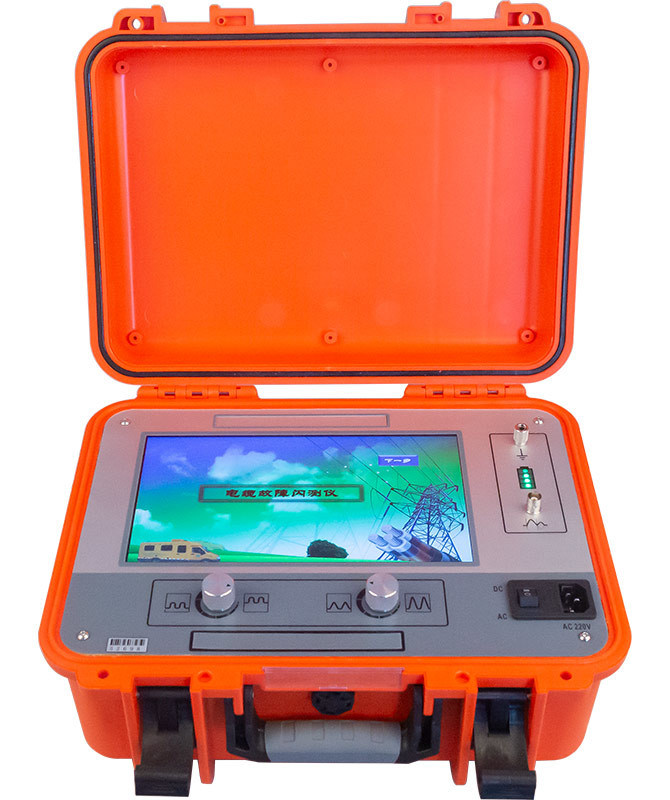

Localizador de fallas de cable subterráneo XHGG501D, interfaz de software de operación simple, control centralizado de un solo chip, modo de operación táctil, batería de iones de litio de gran capacidad incorporada, estable y confiable, fácil de usar.
Este localizador de fallas de cable es un instrumento especial para medir y analizar el estado de fallas y la distancia de fallas de los cables de energía. Este localizador de fallas de cable adopta tecnología electrónica moderna para realizar el filtrado de señales, la adquisición, el procesamiento de datos, la visualización gráfica y el análisis gráfico para completar la medición de la velocidad del cable, la prueba de la longitud del cable, la prueba de la distancia de falla del cable y la prueba de resistencia.
XHGG501D es adecuado para fallas de baja resistencia, cortocircuito, circuito abierto y desconexión, así como fallas de alta resistencia de fuga y alta resistencia de descarga de cables de energía, cables coaxiales, cables de alumbrado público, cables enterrados, etc. de varios materiales con diferentes secciones transversales y diferentes medios.
Características
• Pantalla LCD de 10" de grado industrial, temperatura de trabajo -20℃～+60℃
• Control centralizado de un solo chip, modo de operación táctil, fuerte capacidad antiinterferencias
• Tiene funciones como medición de distancia, medición de velocidad y medición de resistencia
• Muestreo continuo totalmente automático, la captura de forma de onda es oportuna y precisa
• Con método de muestreo de pulso de baja tensión, método de muestreo de descarga
• Paquete de baterías de gran capacidad incorporado, fácil de usar
• Adopte una caja protectora, no inferior a PI54
Parámetros técnicos:
| Frecuencia de muestreo |
100MHz |
| Ancho de pulso |
0.1uS/2uS |
| Resolución mínima |
0.5m |
| Zona ciega de prueba |
≤20m |
| Rango de alcance |
≤30km |
| Error de medición |
≤±(0.5%×L+1m), L es la longitud del cable |
| Modo de fuente de alimentación |
carga 220VAC±10%, 50Hz/60Hz; fuente de alimentación de batería de litio incorporada de 5200mAH; |
| Condiciones de trabajo |
-20～+60℃, humedad relativa≤90%; |
| Volumen (mm) |
358L×284W×168H |
| Peso |
4.6kg |
