Diagnóstico exacto de las fallas internas del transformador

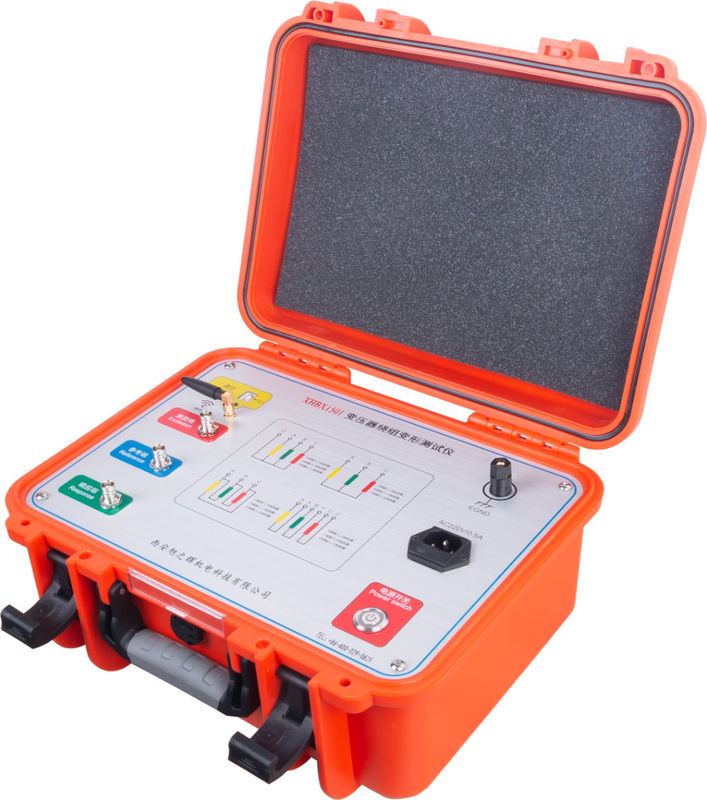

El probador de deformación de devanados de transformadores XHBX1501 (método de respuesta de frecuencia) se utiliza para probar transformadores de potencia de 6KV y superiores y otros transformadores de propósito especial.

El probador de deformación de devanados de transformadores XHBX1501 utiliza el método de análisis de respuesta de frecuencia para medir la deformación del devanado del transformador de acuerdo con el estándar de la industria eléctrica nacional DL/T911-2004. Consiste en detectar las características de respuesta de amplitud-frecuencia de cada devanado del transformador y comparar los resultados de detección vertical u horizontalmente. El grado de cambio en la característica de respuesta de amplitud-frecuencia determina la deformación que puede ocurrir en el devanado del transformador.

El probador de deformación de devanados de transformadores XHBX1501 (método de respuesta de frecuencia) consta de una parte de medición y una parte de software de análisis. La parte de medición es una caja negra compuesta por generación de señales y medición de señales. La parte de análisis se completa con un ordenador portátil, y la parte de medición se conecta al ordenador portátil a través de USB o red.

• Adopta un microprocesador de alta velocidad y alta integración para el control.
• Puerto de comunicación USB entre el portátil y el instrumento.
• Puerto Bluetooth inalámbrico (opcional) para la comunicación entre el portátil y el instrumento.
• El movimiento de hardware adopta la tecnología de barrido de frecuencia digital de alta velocidad DDS (EE. UU.), que puede diagnosticar con precisión fallas como torsión, abultamiento, desplazamiento, inclinación, deformación por cortocircuito entre espiras y cortocircuito de contacto entre fases.
• Muestreo A/D de alta velocidad y doble canal de 16 bits (prueba de campo para cambiar el cambiador de tomas, la curva de forma de onda muestra un cambio claro).
• Ajuste de software de la amplitud de salida de la señal, el pico de amplitud máximo es de ± 10V.
• El ordenador analizará automáticamente los resultados de la prueba y generará documentos electrónicos (Word).
• El instrumento tiene las funciones de medición de barrido de frecuencia lineal y medición de barrido de frecuencia segmentada, sistema de doble medición, que es compatible con los dos modos de medición de género técnico actuales en el país.
• La característica de amplitud-frecuencia cumple con los indicadores técnicos nacionales del probador de características de amplitud-frecuencia. El eje de abscisas (frecuencia) tiene dos tipos de indexación lineal e indexación logarítmica. Por lo tanto, la curva impresa puede ser una curva de indexación lineal o una curva de indexación logarítmica, y el usuario puede seleccionar según las necesidades reales.
• Sistema automático de análisis de datos para datos de detección,
  • Comparación horizontal de similitudes de devanados entre las fases A, B y C,
  • Los resultados del análisis son:
    • ① la consistencia es muy buena
    • ② buena consistencia
    • ③ mala consistencia
    • ④ consistencia muy pobre,
  • Comparación longitudinal A-A, B-B, C-C toma los datos originales y los datos actuales en la misma fase para comparar la deformación del devanado,
  • Los resultados del análisis son:
    • ① devanado normal
    • ② deformación leve
    • ③ deformación moderada
    • ④ deformación severa
• Puede generar automáticamente documentos electrónicos de Word para guardar e imprimir.
• El instrumento cumple plenamente los requisitos técnicos del estándar de potencia DL/T911-2004 "Método de Análisis de Respuesta de Frecuencia para la Deformación de Devanados de Transformadores de Potencia.

Curva de magnitud de baja tensión - frecuencia

Curva de magnitud de alta tensión - frecuencia
