Probador de fallas de cables para localizar con precisión fallas de cables subterráneos en minería/construcción/agricultura

Descripción:

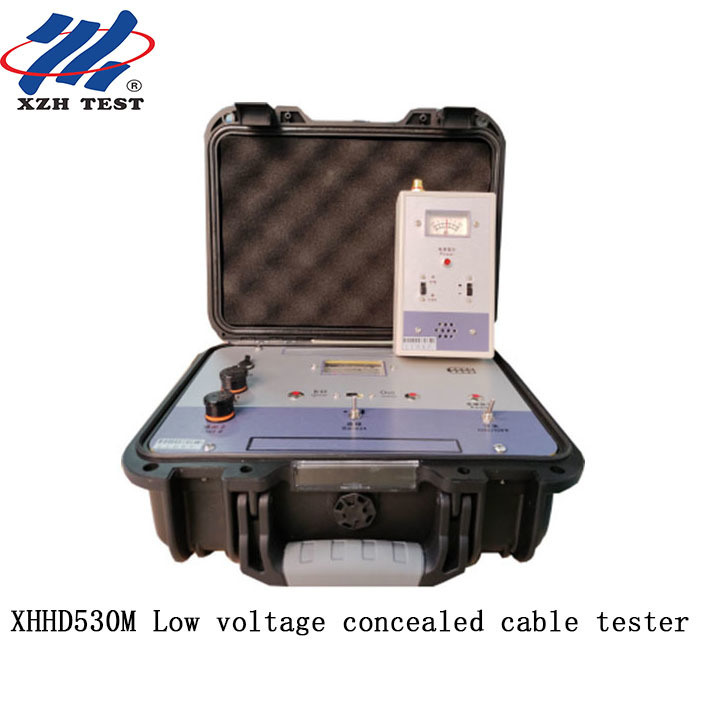

El probador de cable oculto de bajo voltaje es un instrumento especial utilizado por los departamentos de energía, radiodifusión, correos y telecomunicaciones, así como por los departamentos industriales y mineros,y zonas rurales para encontrar cables subterráneosPuede detectar la dirección de la línea subterránea, la posición subterránea más precisa, la profundidad básica enterrada,y varias fallas de fugas en el suelo, fallas de núcleo rotas, incluidas líneas bajo campos de arroz, carreteras de cemento, ladrillos y piedras, carreteras asfaltadas y líneas en las paredes de los edificios.Todas las líneas y cables impermeables utilizados en el suelo pueden ser detectados mediante el uso de este instrumento mediante métodos adecuados.

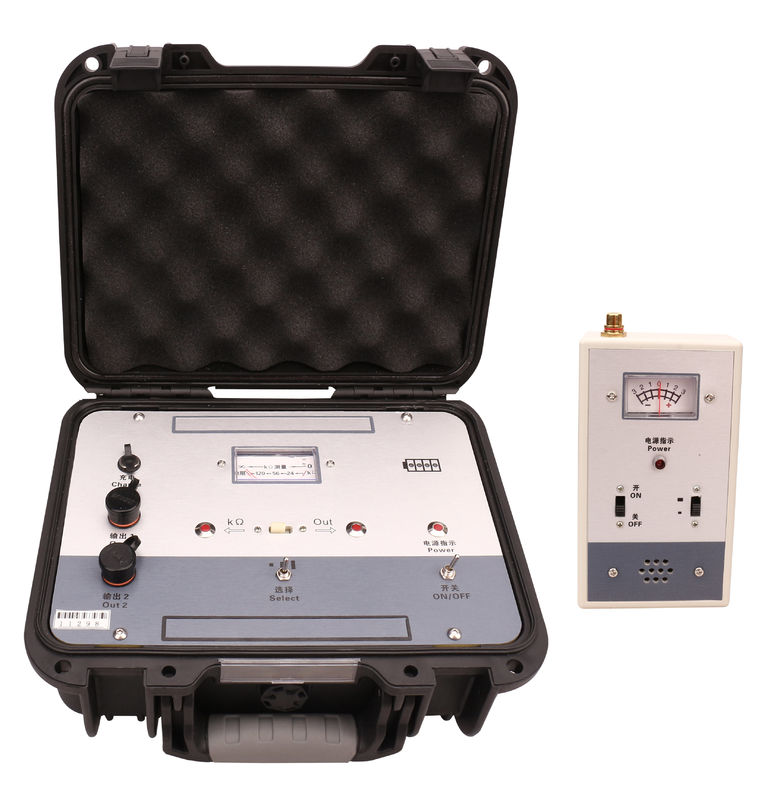

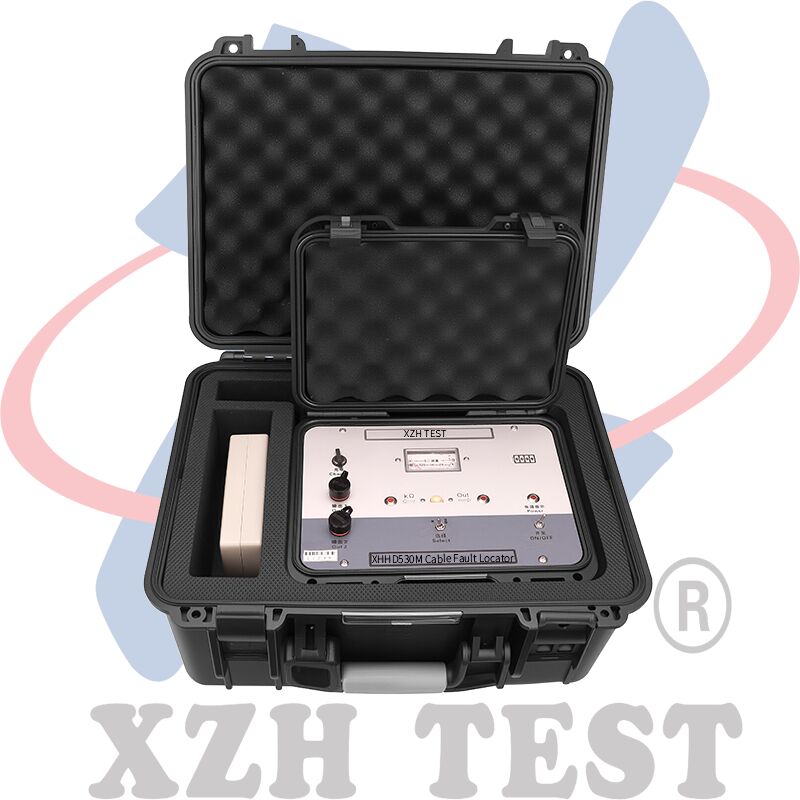

El detector de fallas consta de un transmisor de señal, un receptor de señal, una sonda, un enchufe y otras partes.razonable en estructura y hermosa en aparienciaEl instrumento tiene las ventajas de una alta sensibilidad, una fuerte capacidad antiinterferencia de la sincronización del medidor de sonido, una operación y un transporte convenientes.y localización rápida y precisa del punto de fallaEl receptor y el medidor de sonido están sincronizados, con ajustes de sensibilidad alta y baja.que puede reemplazar el multimetro o megohmmetro para comprobar la continuidad del circuitoEl transmisor está equipado con un terminal de salida "Output 2".que amplía el método y la función de detección.

Principales prestaciones técnicas:

1. Transmisor El panel del transmisor está equipado con "interruptor de alimentación", "indicación de potencia"; "salida"los interruptores de selección", "alto, medio, bajo", "indicación de salida" y "medida KΩ", y la luz indicadora indica la posición de conmutación;"medida de salida·KΩ" comparte un terminal de salida, que es activado por los interruptores "indicación de salida" y "medida KΩ"; fija el terminal de salida "salida 2"; la cabeza del metro cuadrado indica la salida y el valor de la resistencia KΩ.Puede comprobar si la línea está en, apagado, mezclado y mide el tamaño de la resistencia a la fuga del suelo.

1.1 Forma de la señal de salida: período de pulso 1.34± 0,15 mS. Ancho 0.2± 0,1 ms período intermitente de 1,8 ± 1 s.

1.2 Tensión de salida: el período de pulso en el rango superior es superior a 1000 V, el rango medio es superior a 60 V y el rango inferior es superior a 30 V.

1.3 La medición de KΩ puede comprobar la línea lateral encendida, apagada, el tamaño del grupo de fugas mixtas, determinar la naturaleza de la falla.

1.4 El terminal de salida del "Output 2" puede emitir una corriente de cortocircuito de impulso pico de 1-5A.

1.5 Potencia de salida: la potencia de pulso es superior a 2,5 W (cuando la resistencia de carga de gama alta sea de 80KΩ).

1.6 Fuente de alimentación: 8,4 V.

2. Receptor (receptor de señal)

Con interruptor de potencia, indicador de potencia, "velocidad alta" y "velocidad baja"

interruptor; cuando hay una señal en el medidor, indica la dirección positiva o negativa; hay un terminal de entrada en el lado superior,que pueden insertarse en la sonda o en el enchufe de la varilla, respectivamente.

2.1 Forma de la señal recibida: período de pulso 1,36 0,15 ms, anchura 0,2 0,1 ms, período intermitente 1,8 1 s.

2.2 Fuente de alimentación: 6 V (4 pilas AA)

3Rango de detección de fallas y precisión de detección

3.1 Cuando la longitud de detección sea de 3 km, la profundidad de enterramiento sea de 2 m, el cortocircuito al suelo y la resistencia a la fuga de la falla de fuga sea inferior a 500 kΩ,el error de posicionamiento de la interpolación es inferior a 0.2 metros.

3.2 Cuando se detecte una falla de núcleo roto en un cable subterráneo de 1 km de longitud y 2 m de profundidad y con un buen aislamiento del suelo, el error de posicionamiento será inferior a 0,4 m.

3.3 La longitud real de detección puede exceder de 1 a 5 km para líneas con una profundidad de 2-3 m.

- ¿ Cuatro?Función antiinterferencia:La señal recibida es clara y puede detectar fallas en los cables subterráneos bajo líneas de 220 kV.

5.Condiciones de trabajo del instrumento:Este instrumento puede trabajar de forma continua en un ambiente con una temperatura ambiente de -15°C y una presión atmosférica de 86-108Kpa.

Lista de embalaje
