Diseñado para equipos de campo que necesitan rastreo de ruta y localización de fallas en un solo instrumento.El XHLJ504 reemplaza unidades separadas de rastreo de ruta y localización de fallas, reduciendo costos de equipo, espacio en el camión y tiempo de capacitación del personal. La amplificación de señal de 500,000x con una profundidad de detección de >10m garantiza un funcionamiento fiable en entornos de campo urbanos, industriales y remotos.
Operación de Doble Modo
Rastreo de ruta y localización de fallas en un instrumento portátil. Cambie de modo en segundos, sin necesidad de herramientas.
Ampliación 500,000x
La amplificación de señal ultra alta detecta las firmas electromagnéticas más débiles de cables enterrados a más de 10 metros.
Ultra Bajo Consumo
Corriente en reposo inferior a 10mA. Operación de campo extendida con una sola carga, fundamental para turnos de mantenimiento de servicios públicos de todo el día.
Eficiencia de Costos de Flota
Un instrumento reemplaza a dos. Menores costos de adquisición, mantenimiento y capacitación para gerentes de flotas de servicios públicos.
Detalles del Producto
Principio de funcionamiento

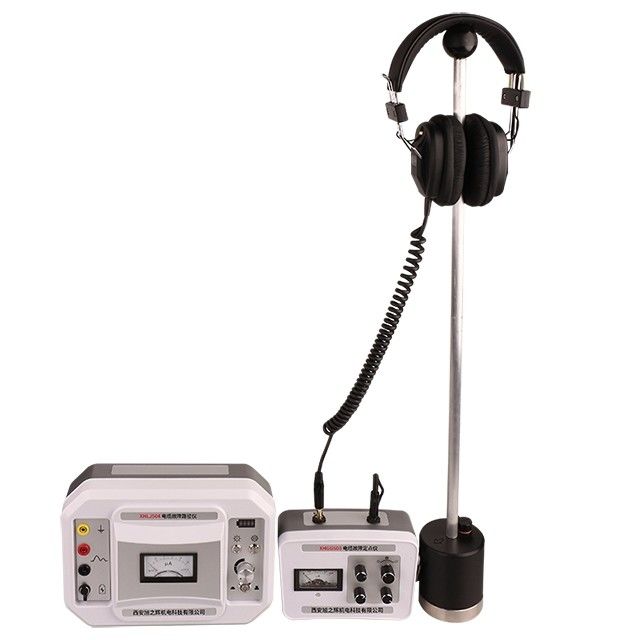

El localizador de tuberías de cable XHLJ504 se compone de un generador de señal de ruta de alta potencia (transmisor) y un receptor necesarios para detectar rutas de cables enterrados.
El principio básico del medidor de ruta de cable es utilizar un generador de señal de ruta (es decir, el host de transmisión de señal del medidor de ruta) para introducir una señal de pulso de ruta en el cable bajo prueba, generando así ondas electromagnéticas, y luego recibirlas con una sonda, y el receptor amplifica la señal recibida. Después del procesamiento, la salida se envía al auricular y al medidor de puntero.
Este rastreador de ruta de cable juzga la ruta y la profundidad de enterramiento del cable según los picos de sonido, los valles de sonido y el grado de deflexión del medidor de puntero en el auricular.
Multifunción
El receptor de ruta de cable se utiliza en conexión con sondas y auriculares, etc., y puede usarse como un localizador de fallas de cable.
Parámetros Técnicos
Transmisor
|
Señal de salida
|
15kHz intermitente
|
|
Potencia de salida
|
100W
|
|
Corriente de salida
|
0~2A
|
|
Potencia de trabajo
|
220V (1±10%) 50Hz (1±5%);
|
|
Ampliación
|
500,000 veces
|
|
Precisión de detección
|
±0.2m
|
|
Impedancia de salida
|
350Ω
|
|
Fuente de alimentación de trabajo
|
dos baterías estándar de 9V
|
|
Corriente en reposo
|
<10mA
|
Características
1. Utiliza el principio tradicional de inducción electromagnética, fuerte capacidad antiinterferencias.
2. Con funciones de protección contra sobrecorriente y cortocircuito, es seguro y fiable.
3. Salida de alta potencia, no limitada por la longitud del cable, el circuito abierto también puede encontrar una ruta.
4. La salida es ajustable de forma continua, adecuada para varios sitios de prueba, con gran adaptabilidad.
5. Ampliación súper fuerte, la profundidad de detección es superior a 10 metros.
6. Diseño de ultra bajo consumo de energía, la corriente en reposo es inferior a 10mA.
7. El diseño del medidor analógico, la intensidad y la tendencia de la señal son claras de un vistazo.
8. El nivel cero se puede ajustar arbitrariamente, lo que es adecuado para todo tipo de escenas fuertes y débiles.
Lista de empaque
Prueba in situ
Interesado en el XHLJ504 para su flota de mantenimiento? Contáctenos para precios por volumen, hojas de datos técnicos y arreglos de demostración in situ.
▎Preguntas Frecuentes
P: ¿Cuál es la ventaja de la detección de doble modo (rastreo de ruta + localización de fallas)?
La operación de doble modo significa que lleva un instrumento en lugar de dos. Primero, use el modo de rastreo de ruta para localizar y mapear la ruta del cable. Luego, cambie al modo de localización de fallas para ubicar la posición exacta de la falla a lo largo de esa ruta. Este flujo de trabajo integrado ahorra tiempo, reduce la carga de equipo y elimina la necesidad de cambiar entre instrumentos separados durante las operaciones de campo.
P: ¿Qué tipos de fallas de cable se pueden localizar con este instrumento?
El XHLJ504 puede localizar fallas de baja resistencia (cortocircuitos, fallas a tierra por debajo de aproximadamente 20kΩ), fallas de circuito abierto y fallas de fuga de alta resistencia utilizando sincronización acústico-magnética. Para cada tipo de falla, se debe seleccionar el método de detección y la configuración de salida del transmisor apropiados según las características de la falla identificadas durante el diagnóstico inicial.
P: ¿Cómo funciona el instrumento en zanjas de cable húmedas o inundadas?
El XHLJ504 está clasificado para condiciones de campo desafiantes con un sensor de aislamiento físico multicapa con clasificación IP65. Funciona de manera fiable en entornos húmedos, aunque el agua estancada en las zanjas puede afectar la propagación de la señal. Para condiciones de inundación, el método de sincronización acústico-magnética proporciona resultados más fiables que la detección acústica pura, ya que el canal magnético no se ve afectado por el agua.
P: ¿Cuánto tiempo lleva una operación típica de localización de fallas?
Un flujo de trabajo típico: rastreo de ruta (15-30 minutos para una sección de 500m), prelocalización de fallas usando TDR o método de puente (10-20 minutos) y localización precisa (15-45 minutos dependiendo del tipo de falla, profundidad y condiciones del suelo). Con experiencia, la mayoría de las localizaciones de fallas únicas se pueden completar en 60-90 minutos desde la llegada al sitio hasta la marca del punto de excavación.
P: ¿Qué garantía y soporte se proporcionan?
Garantía estándar de 12 meses contra defectos de fabricación con soporte técnico de por vida. Certificado CE e ISO. El kit completo incluye el rastreador/localizador de ruta de doble modo, transmisor de señal, sonda acústico-magnética, cables de conexión, auriculares, baterías recargables, cargador, manual de usuario y un estuche de transporte resistente para campo.
