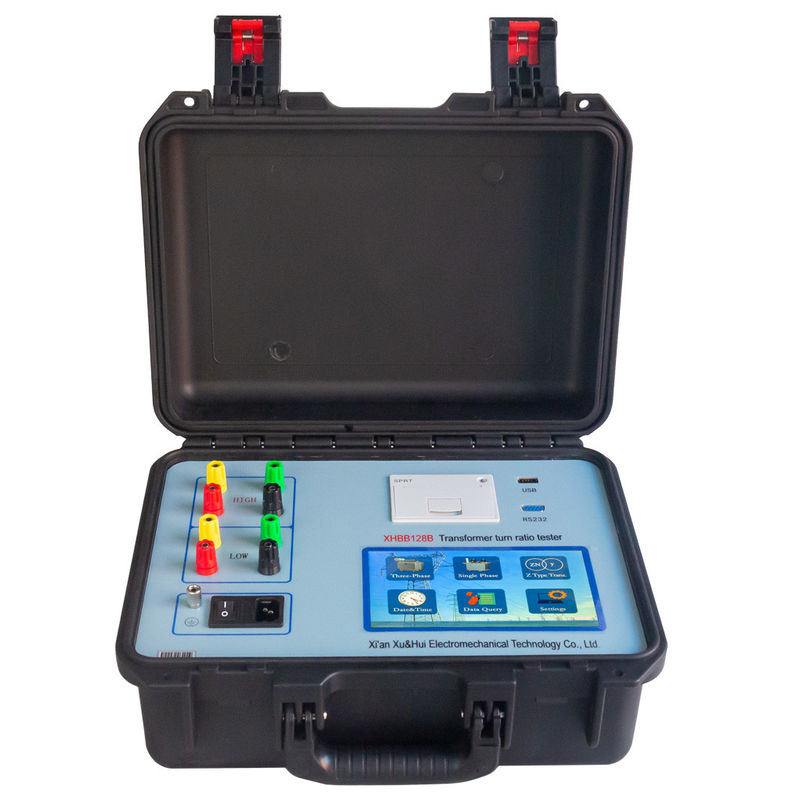

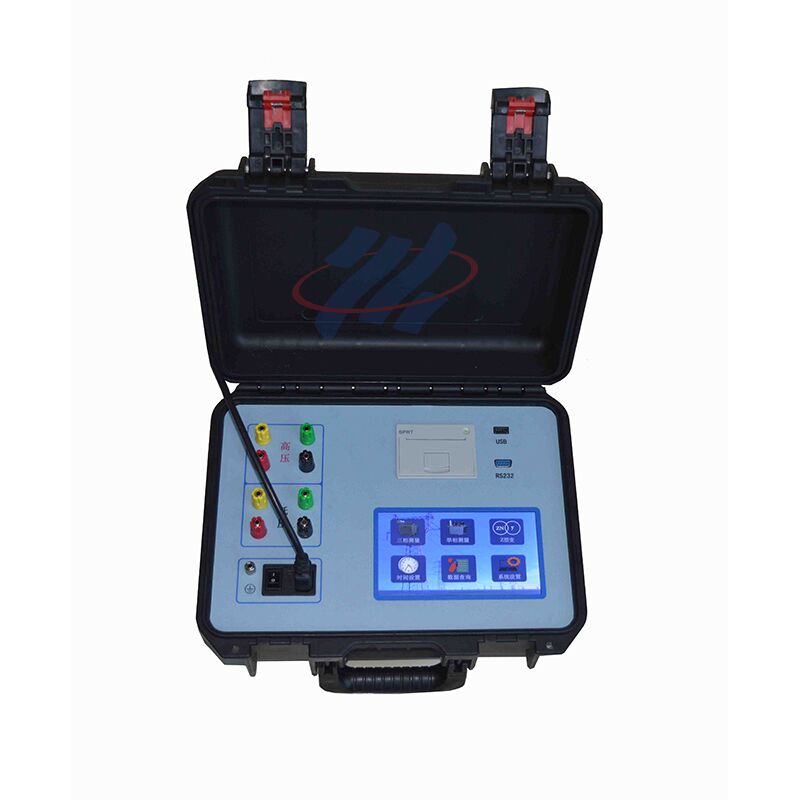

XHBB128B — Probador de relación de vueltas de transformador trifásico
Rango de 0,9–10000 • Precisión de ±0,1 % • Identificación automática de grupo 0–11
El XHBB128B es un probador profesional de relación de vueltas de transformador trifásico diseñado para la puesta en servicio, pruebas de producción y mantenimiento preventivo de transformadores de potencia. Mide la relación de vueltas o la relación de voltaje de transformadores en funcionamiento para verificar la corrección del bobinado, el estado del cambiador de tomas, la detección de cortocircuitos entre espiras y la compatibilidad de operación en paralelo. A diferencia de los puentes de relación monofásicos tradicionales con lecturas analógicas poco intuitivas, el XHBB128B emplea una fuente de alimentación de inversor de precisión trifásica que ofrece mediciones rápidas y de alta precisión en un amplio rango de 0,9–10000. El instrumento identifica automáticamente los grupos de cableado del transformador (0–11), admite hasta 99 posiciones de toma, incluidas configuraciones de tomas asimétricas, y proporciona una solución de diagnóstico integral que cumple con las regulaciones de prueba preventiva del Ministerio de Energía Eléctrica.
Características clave
Fuente de alimentación de inversor de precisión trifásico:Reemplaza la alimentación de red monofásica con una fuente de inversor trifásico de precisión, eliminando la interferencia de armónicos de la red para mediciones consistentemente precisas, incluso cuando se opera con energía de generador.
Identificación automática del grupo de cableado:Identifica automáticamente los grupos de conexión del transformador 0–11 con salida trifásica, midiendo simultáneamente los ángulos entre fases para un análisis completo de la configuración del bobinado.
Amplia compatibilidad de transformadores:Soporta transformadores de tipo Z, rectificadores, de puesta a tierra, hornos eléctricos, de cambio de fase, de balance y otros tipos de transformadores especializados con los parámetros de medición más completos disponibles.
Hasta 99 posiciones de toma:Después de ingresar los parámetros nominales, el instrumento calcula automáticamente los valores de relación, los porcentajes de error y las posiciones precisas del cambiador de tomas, incluidas las configuraciones de tomas asimétricas donde la posición del contacto de la toma no se puede determinar solo por una simple medición de voltaje.

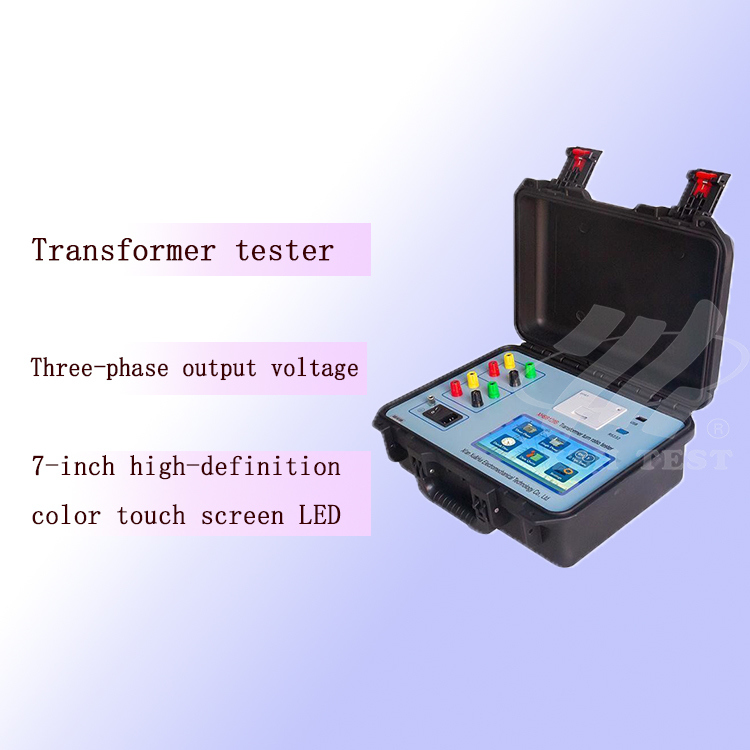

Pantalla táctil HD de 7 pulgadas:Pantalla LCD a color de alta definición con pantalla modular e indicaciones paso a paso intuitivas que eliminan la necesidad de manuales durante la operación de campo.
Protecciones de seguridad integrales:Protección incorporada contra inversión de conexión de alto/bajo voltaje, protección contra cortocircuitos entre espiras, protección contra mal funcionamiento del cambiador de tomas y protección contra cortocircuitos completos de salida para una máxima estabilidad del instrumento.
Salida de datos multinterfaz:Impresora térmica integrada, interfaz de unidad flash USB y puerto serie RS232 para integración de oficina sin papel y gestión flexible de datos.
Carcasa robusta lista para campo:Caja de plástico de ingeniería multifuncional con resistencia al frío y a la temperatura, diseño impermeable sellado y resistencia a caídas/impactos para pruebas de campo confiables en entornos exigentes.
Especificaciones técnicas
| Parámetro |
Especificación |
| Rango de prueba |
0,9 – 10000 |
| Precisión de medición |
±0,1 % + 2 dígitos (0,9–500)
±0,2 % + 2 dígitos (501–2000)
±0,5 % + 2 dígitos (2001–10000) |
| Resolución |
0,0001 mínimo |
| Voltaje de salida |
Ajustado automáticamente según la carga |
| Fuente de alimentación de trabajo |
CA 220 V ±10 %, 50 ±1 Hz |
| Temperatura ambiente |
-10 °C a +40 °C |
| Humedad relativa |
≤85 %, sin condensación |
| Dimensiones del host |
360 × 290 × 170 mm |
| Dimensiones de la caja de cables |
360 × 290 × 170 mm |
| Peso del host |
5,9 kg |
| Peso de la caja de cables |
5,65 kg |
| Pantalla |
Pantalla LCD táctil a color HD de 7 pulgadas, ajuste digital de retroiluminación |
| Interfaces de datos |
Impresora térmica integrada, almacenamiento USB, comunicación serie RS232 |
| Posiciones máximas de toma |
99 (admite configuraciones de tomas asimétricas) |
Capacidades de medición
Medición trifásica
Prueba de relación trifásica simultánea • Identificación automática de grupo 0–11
Conecte los cables de prueba del lado de alto y bajo voltaje (amarillo/verde/rojo/negro) a los terminales A/B/C/O correspondientes. Después de ingresar los valores nominales de alto y bajo voltaje, el nivel de toma igual y el tipo de toma, el instrumento mide automáticamente la relación de vueltas trifásica, calcula los valores de error para cada fase, identifica el grupo de cableado del transformador y muestra la posición exacta del cambiador de tomas. La prueba se completa en segundos con todos los resultados mostrados en la pantalla táctil de 7 pulgadas.
Medición monofásica
Prueba de relación de transformador monofásico • Precisión de alta precisión
Para transformadores monofásicos o verificación fase por fase, seleccione el modo de medición monofásica. El instrumento aplica voltaje de prueba al par de fases designado y mide la relación de vueltas exacta con la misma precisión de ±0,1 %. Ideal para transformadores de distribución monofásicos, transformadores de instrumentos e investigaciones de diagnóstico detalladas fase por fase.
Medición de transformador tipo Z
Prueba especializada de transformador en zigzag • Análisis de cambio de fase y balance
Modo de medición dedicado para transformadores tipo Z (zigzag), transformadores rectificadores, transformadores de puesta a tierra, transformadores de hornos eléctricos, transformadores de cambio de fase y transformadores de balance. El instrumento aplica secuencias de excitación y algoritmos de medición especializados adaptados a las configuraciones de bobinado únicas de estos tipos de transformadores, proporcionando los parámetros de medición más completos disponibles en un probador portátil.
Flujo de trabajo de prueba
Conectar cables de pruebaConecte los cables del lado de alto voltaje (A/B/C/O) a los terminales HV del transformador y los cables del lado de bajo voltaje (a/b/c/o) a los terminales LV siguiendo el diagrama de cableado en pantalla para el tipo de transformador seleccionado.
Ingresar parámetros nominalesIngrese los valores nominales de alto y bajo voltaje del transformador, el nivel de toma igual (distancia de toma) y el tipo de toma en la pantalla táctil de 7 pulgadas. El instrumento guarda estos parámetros para el cálculo automático de errores y posiciones en todos los puntos de toma.
Seleccionar modo de mediciónElija entre los modos de medición trifásica, monofásica o tipo Z según el transformador bajo prueba. El instrumento aplica la secuencia de excitación apropiada automáticamente.
Ejecutar mediciónPresione iniciar para iniciar la prueba. La fuente de alimentación de inversor de precisión trifásico aplica el voltaje de prueba y el instrumento captura los valores de relación, los porcentajes de error, los ángulos entre fases y la identificación del grupo de cableado simultáneamente.
Guardar, imprimir o exportar resultadosRevise los resultados en la pantalla táctil. Guarde los datos en una unidad flash USB, imprima a través de la impresora térmica integrada o transfiera a una PC a través de RS232 para la generación de informes y el archivo.
Aplicaciones
•Fabricación de transformadores de potencia:Pruebas en línea de producción de transformadores de potencia semiacabados y terminados para verificar la corrección de la relación de vueltas, la funcionalidad del cambiador de tomas y la configuración del bobinado antes de la aceptación y el envío de fábrica.
•Puesta en servicio e instalación de transformadores:Verificación in situ de transformadores recién instalados antes de energizarlos, estableciendo datos de relación de referencia para futuras comparaciones de mantenimiento preventivo.
•Mantenimiento preventivo y diagnóstico:Pruebas rutinarias según las regulaciones de prueba preventiva del Ministerio de Energía Eléctrica para detectar cortocircuitos entre espiras, degradación del cambiador de tomas y fallas de bobinado antes de que causen fallas en el transformador.
•Pruebas en subestaciones e industriales:Análisis de relación integral de transformadores de distribución, potencia y de propósito especial en subestaciones, plantas industriales, sitios de energía renovable y operaciones mineras.
Preguntas frecuentes
P1: ¿Qué tipos de transformadores puede probar el XHBB128B?
El XHBB128B es compatible con prácticamente todos los tipos de transformadores, incluidos transformadores de potencia trifásicos y monofásicos estándar, transformadores de distribución, transformadores tipo Z (zigzag), transformadores rectificadores, transformadores de puesta a tierra, transformadores de hornos eléctricos, transformadores de cambio de fase y transformadores de balance. El instrumento admite grupos de cableado 0–11 con identificación automática y puede medir cambiadores de tomas con hasta 99 posiciones, incluidas configuraciones de tomas asimétricas.
P2: ¿Cómo mejora la precisión la fuente de alimentación de inversor de precisión trifásico?
Los probadores de relación tradicionales utilizan energía de red monofásica que contiene distorsión armónica que afecta la precisión de la medición. El XHBB128B utiliza una fuente de alimentación de inversor de precisión trifásico fabricada internamente como fuente de medición. Esto elimina por completo la interferencia de armónicos de la red, proporcionando una precisión constante de ±0,1 %. Cuando la fuente de alimentación de trabajo es un generador (común en subestaciones remotas), la calidad de la medición no se ve afectada en absoluto, ya que el voltaje de prueba se sintetiza de forma independiente.
P3: ¿Puede el instrumento detectar cortocircuitos entre espiras?
Sí. Una de las capacidades de diagnóstico clave del XHBB128B es la detección de cortocircuitos entre espiras en los bobinados del transformador. Cuando existe un cortocircuito entre espiras, la relación de vueltas efectiva se desvía del valor nominal. El instrumento mide la relación real con una resolución de 0,0001 y la compara con el valor esperado, señalando cualquier desviación que supere la tolerancia normal. Combinado con la protección incorporada contra cortocircuitos entre espiras del instrumento durante las pruebas, proporciona tanto capacidad de diagnóstico como seguridad operativa.
P4: ¿Cómo funciona la identificación de la posición del cambiador de tomas con tomas asimétricas?
Después de ingresar los valores nominales de alto y bajo voltaje, el nivel de toma igual (por ejemplo, 1,25 % para un transformador de 110 ± 8 × 1,25 %) y el tipo de toma (número de posiciones), el instrumento calcula automáticamente la relación esperada para cada posición de toma. Durante la medición, compara la relación medida con todas las posiciones calculadas e identifica con precisión a qué toma está configurado el cambiador. Esto funciona incluso para transformadores donde la posición de toma nominal no está en el punto central, y para configuraciones de tomas asimétricas donde la relación de voltaje no es lineal entre las posiciones.
P5: ¿Cuáles son los términos de compra y qué se incluye en el paquete?
El XHBB128B se envía como un kit completo listo para usar que incluye el instrumento de prueba principal (360 × 290 × 170 mm, 5,9 kg), una caja de cables separada (mismas dimensiones, 5,65 kg) que contiene todos los cables de prueba HV y LV, cable de alimentación, cable de tierra, unidad flash USB y papel de impresora térmica. El tiempo de entrega estándar es de 5 a 8 días hábiles. Cada unidad se empaqueta en una robusta caja de plástico de ingeniería multifuncional resistente al frío/temperatura, sellada e impermeable, y protegida contra caídas/impactos. XZH TEST proporciona garantía estándar del fabricante con cobertura extendida opcional. La cantidad mínima de pedido es de 1 unidad con condiciones de pago T/T.
