Conjunto de probador de fallas de cable portátil Pre-localizador Pinpointer HV Generador de sobretensiones Sistema de rastreo de ruta

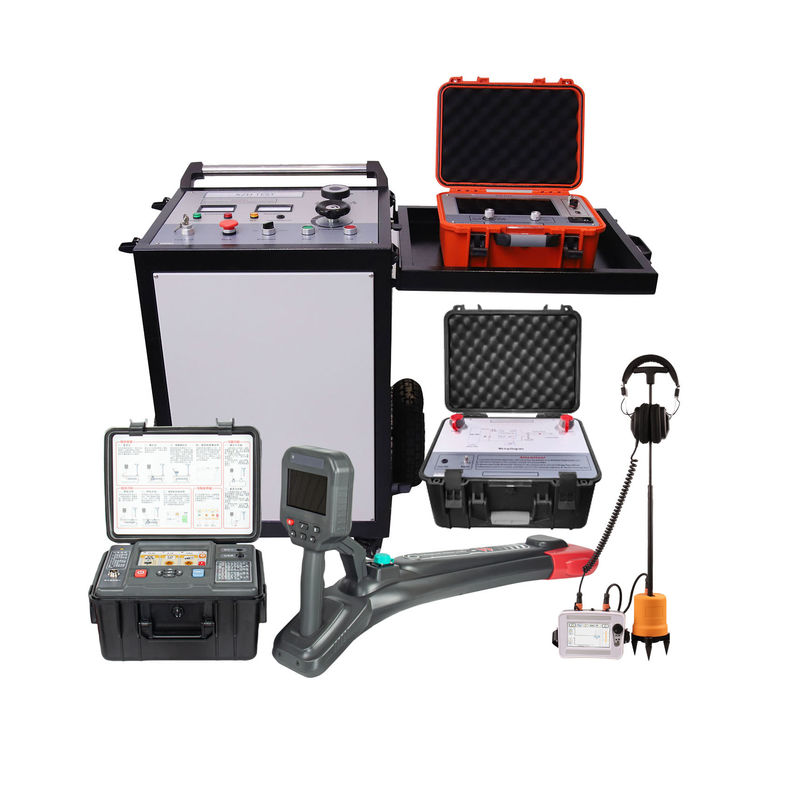

El juego completo incluye cuatro instrumentos principales: generador de sobretensión de alto voltaje XHHV535-4TS (0–32 kV, 2048J), localizador de fallas de cable TDR XHGG502A (400 MHz, rango de 120 km), localizador de fallas de cable XHDD503C (precisión de 0.1 m, IP65) y probador integral de trazado de cables 507C (transmisor + receptor de 4 frecuencias). También se incluyen un cable de salida de alto voltaje blindado con clasificación de 50 kV DC (10 m), juego de cables de tierra de 3 columnas (10 m), abrazadera de acoplamiento (Φ150 mm) y todos los accesorios necesarios empaquetados en cajas de madera reforzadas.

El XHHV535-4TS presenta tres rangos de voltaje conmutables manualmente: 0–8 kV (condensador de 64 μF), 0–16 kV (16 μF) y 0–32 kV (4 μF), cada uno optimizado para diferentes longitudes de cable y tipos de fallas. Las combinaciones de menor voltaje/mayor capacitancia proporcionan más energía para largas tiradas de cable; los ajustes de mayor voltaje/menor capacitancia ofrecen tiempos de subida más rápidos para fallas difíciles de alta resistencia. La función de quemado entrega hasta 60 mA a 32 kV para acondicionar fallas de alta resistencia antes de las pruebas.

El XHGG502A opera con un muestreo de hasta 400 MHz con selección de tasa adaptativa (1–400 MHz) y admite cuatro métodos de prueba distintos: pulso de bajo voltaje (TDR), corriente de impulso, voltaje de impulso y múltiples pulsos ARC. El modo de múltiples pulsos ARC captura múltiples conjuntos de formas de onda por cada impulso HV, eliminando el ajuste del tiempo de retardo y simplificando drásticamente el análisis de fallas de alta resistencia e ingreso de agua. Con una amplitud de pulso de 300 V y una resolución mínima de 0.07 m en un alcance de 120 km, ofrece precisión de grado de laboratorio en un instrumento listo para el campo.

Sí. El localizador XHDD503C tiene clasificación IP65 a prueba de agua con una sonda metálica inteligente totalmente digital y funcionalidad de silencio automático. El generador de sobretensión XHHV535-4TS tiene protección IP54 con enclavamientos de seguridad integrales que incluyen protección de arranque cero, cortes de sobretensión/sobrecorriente/sobrecalentamiento y descarga automática interna del condensador cuando se detiene. Todos los componentes funcionan de manera confiable desde -25 °C hasta +65 °C con hasta un 90% de humedad relativa. Los auriculares con cancelación de ruido de grado militar de 600 Ω del localizador mantienen la concentración del operador incluso en entornos de alto ruido.

El tiempo de envío estándar es de 8 a 10 días hábiles después de la confirmación del pedido. Cada componente se empaqueta individualmente en cajas de madera reforzadas de grado de exportación con amortiguación interna de espuma para un envío internacional sin daños. XZH TEST proporciona garantía estándar del fabricante con cobertura extendida opcional. La cantidad mínima de pedido es de 1 unidad con términos de pago T/T. La capacidad de suministro anual es de 1,000 juegos, lo que garantiza la disponibilidad tanto para compras de evaluación individuales como para programas de implementación de servicios públicos a gran escala.
