Cable Digital Quemadura a través del Puente

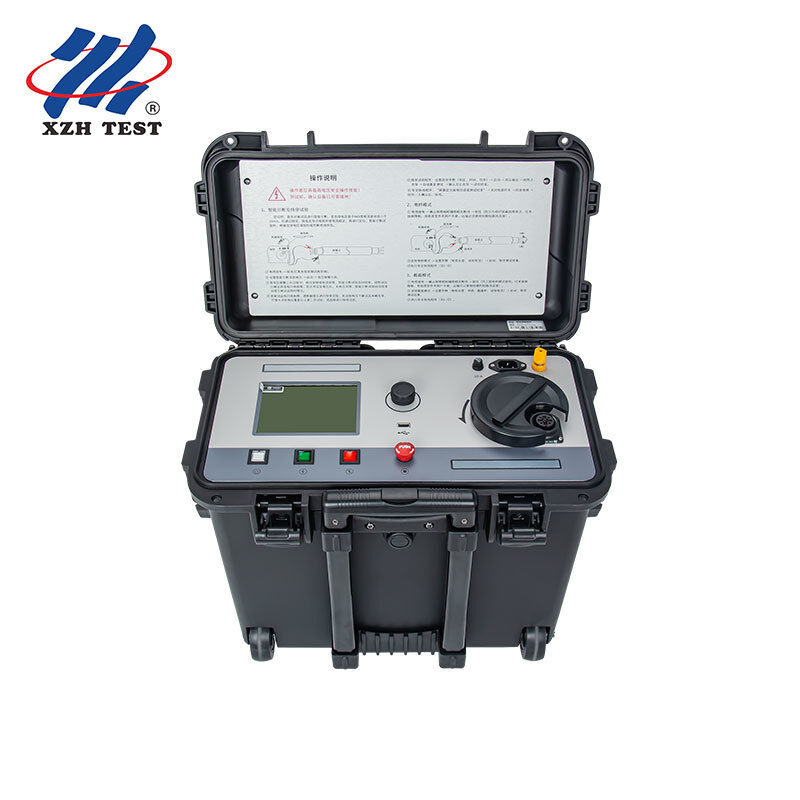

El puente digital de quemado por cable XHSC-60Q es un instrumento de diagnóstico de alto voltaje integrado que combina la capacidad de quemado de 60 kV con un puente digital inteligente de alta precisión de 750 mA.Diseñado específicamente paraoperaciones mineras, proyectos de construcción de túneles y contratistas de mantenimiento industrial pesado, se destaca en entornos donde los cables están sujetos a tensiones mecánicas extremas, penetración de humedad,y abuso operativo condiciones que con frecuencia producen fallas complejas de alta resistencia que requieren una precisión de precisión de localización de fallas de gran alcance y de micronivel.

• Operación de doble modo:El modo de quemado proporciona 60kV / 400mA para una carbonización rápida de fallas de alta resistencia; el modo de puente inteligente da 750mA para una medición de distancia de fallas ultraprecisa.
• Puente de alta precisión de 750 mA:La corriente de puente líder en la industria asegura una precisión de la ubicación previa incluso en cables severamente degradados con firmas de fallas complejas minimizando la huella de excavación en galerías y túneles mineros confinados.
• Control digital inteligente:Regulación controlada por microprocesador con monitoreo LCD en tiempo real, conmutación de modo de un toque y bloqueo automático de seguridad durante operaciones de alto voltaje.
• Diseño compacto y robusto:Construcción de caja de plástico portátil de barra de tracción adecuada para el transporte a través de pozos mineros estrechos y puntos de acceso a túneles. Construido para soportar ambientes industriales polvorientos, húmedos y propensos a las vibraciones.
• Compatibilidad con cables amplios:Adecuado para sistemas de cableados complejos de alta tensión, de gran sección y de larga distancia, incluidas las configuraciones blindadas, revestidas e interconectadas comunes en la infraestructura minera y de túnel.
• No hay punto ciego:A diferencia de los métodos de reflexión de ondas, el método puente proporciona una localización precisa de fallas incluso en secciones de cable muy cortas y fallas cercanas al extremo críticas para instalaciones de espacio confinado.

• Minería subterránea:Diagnóstico de cables de alimentación de alto voltaje que alimentan mineras continuas, cortadoras de paredes largas, sistemas de transportadores y ventiladores, donde el daño de los cables por caídas de roca y el tráfico de equipos es habitual.
• Túnel de perforación y construcción:Pre-ubicación de fallas en los cables de arrastre de la TBM y las redes de distribución en el sitio, lo que permite reparaciones específicas sin interrumpir las tarifas anticipadas.
• Instalaciones industriales pesadas:Fábricas de acero, plantas de cemento, instalaciones de procesamiento químico, entornos donde los cables enterrados se enfrentan a ciclos térmicos, atmósferas corrosivas y degradación inducida por vibraciones.
• Servicios de pruebas de terceros:Contratistas independientes de pruebas eléctricas que ofrecen servicios de diagnóstico por cable a operadores de minas, empresas de construcción y administradores de instalaciones industriales.

El XHSC-60Q funciona en dos modos complementarios, en el modo de quemado, una salida controlada de 60 kV de CC carboniza el punto de falla de alta resistencia.reducción de la impedancia de cientos de kilohmos potenciales a ohmos de un solo dígitoUna vez que la falla se convierte en baja resistencia, el puente digital inteligente de 750 mA mide con precisión la distancia hasta la falla utilizando el principio del bucle de Murray, logrando ± 0.Precisión del 2%·L+1) m sin las limitaciones del punto ciego de las técnicas de reflexión de pulsoEste flujo de trabajo de doble modo garantiza una preclasificación fiable de fallas incluso en los sistemas de cableado más exigentes que se encuentran en las minas y los entornos industriales pesados.
