Desempaquetar. Conectar. Probar.El XHGG501B se envía como un kit estándar completo: unidad principal, cables de prueba, muestreador, cable de alimentación y todos los accesorios en un estuche. No se requieren complementos opcionales para comenzar las pruebas. Ideal para organizaciones que desean un único SKU con configuración predecible y sin complejidad de adquisición.

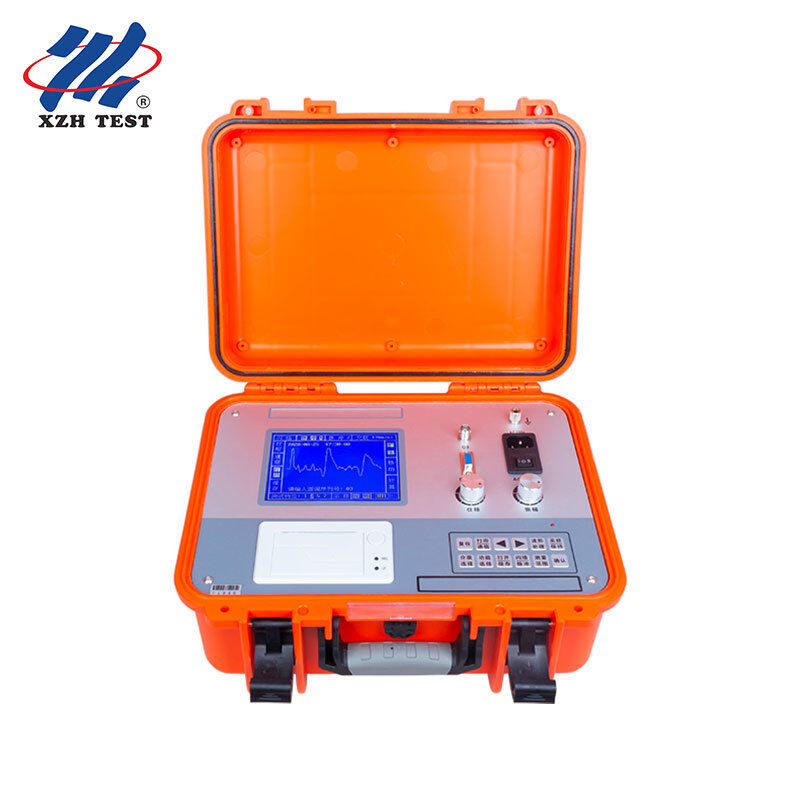

El prelocalizador de fallas de cable XHGG501B es un instrumento TDR de 60 km de alcance configurado como un sistema de prueba completo listo para usar. Construido alrededor de un motor de muestreo en tiempo real de 100 MHz con una pantalla LCD táctil de 10 pulgadas, cubre todo el espectro de fallas: baja resistencia, cortocircuito, circuito abierto, desconexión, alta resistencia de fuga y alta resistencia de arco voltaico, en cables de alimentación, cables de control, cables de comunicación, cables de alumbrado público y cables subterráneos en todas las secciones transversales y medios dieléctricos. Los métodos de prueba duales (pulso de bajo voltaje y arco voltaico de alto voltaje) con muestreo continuo automático garantizan que no se pierda ningún evento de descarga transitoria. El kit estándar incluye todo lo necesario para comenzar las pruebas de campo: el instrumento principal, cables de prueba Single-Q y Dual-Q, muestreador, cable de alimentación y fusible de seguridad, todo empaquetado en un estuche protector. Sin pedidos de accesorios por separado, sin verificaciones de compatibilidad, sin seguimiento de adquisiciones. Certificado CE ISO.
Configuración estándar: ¿Qué significa "Kit completo"?
Muchos localizadores de fallas de cable se venden como una unidad base con accesorios esenciales que figuran como extras opcionales: el muestreador, el cable Dual-Q, el cable de alimentación, incluso los cables de prueba. El agente de compras cotiza el precio base, el equipo técnico descubre más tarde los artículos faltantes y una segunda orden de compra retrasa el despliegue durante semanas.
El kit estándar XHGG501B elimina esta fricción. Se incluye cada componente requerido para pruebas de pulso LV y arco voltaico HV:
| Artículo incluido |
Cantidad |
Función |
| Localizador de fallas de cable (unidad principal) |
1 |
Pantalla táctil de 10 pulgadas, muestreo de 100 MHz, análisis de forma de onda |
| Cable de prueba Single-Q (1,5 m) |
1 |
Conexión directa al cable bajo prueba para el método de pulso LV |
| Cable de entrada Dual-Q (2 m) |
1 |
Conecta el muestreador a la unidad principal para el método de arco voltaico HV |
| Muestreador |
1 |
Captura la señal reflejada de alto voltaje en pruebas de arco voltaico |
| Cable de alimentación (1,8 m) |
1 |
Carga y operación directa de CA 220 V |
| Tubo de fusible de seguridad |
1 |
Protección contra sobrecorriente de entrada de CA |
| Cable de tierra |
1 |
Puesta a tierra de seguridad para pruebas de alto voltaje de arco voltaico |
Alcance de 60 km, muestreo de 100 MHz: rendimiento probado
El motor de muestreo en tiempo real de 100 MHz del XHGG501B y los anchos de pulso duales de 0,1 µs / 2 µs cubren el rango completo desde la resolución de fallas de extremo cercano (0,5 m a pulso de 0,1 µs) hasta la detección de largo alcance (60 km con pulso ancho de 2 µs). La zona muerta de ≤20 m garantiza pruebas fiables desde los terminales de salida hacia afuera. El error de medición de ≤±(0,5 % × L + 1 m) proporciona una precisión útil: a 30 km, la falla se localiza dentro de una ventana de 151 m, suficiente para dirigir al equipo de localización acústica al segmento de cable correcto. El muestreo continuo automático con ajuste de ganancia automático captura el reflejo de la falla independientemente de la variación de la intensidad del arco durante las pruebas de arco voltaico.
IP54: Diseñado para el campo, no para el laboratorio
El chasis con clasificación IP54 del XHGG501B protege contra la entrada de polvo y salpicaduras de agua desde cualquier dirección. Combinado con un rango de temperatura de operación de -20 °C a +60 °C y una tolerancia de humedad relativa de ≤90 %, el instrumento funciona de manera fiable en subestaciones exteriores, gabinetes de cables al borde de la carretera y despliegues junto a zanjas, los entornos donde ocurren las fallas de cable. La batería de iones de litio incorporada admite operación inalámbrica para pruebas de circuito abierto y baja resistencia, eliminando la necesidad de un generador o cable de extensión cuando no hay energía de red disponible.
Especificaciones clave
| Parámetro |
Especificación |
| Pantalla |
LCD TFT de 10 pulgadas, operación táctil |
| Frecuencia de muestreo |
100 MHz |
| Resolución mínima |
0,5 m |
| Rango de prueba |
≥60 km; preajustes: 300 m / 1 km / 5 km / 60 km |
| Zona muerta de prueba |
≤20 m |
| Error de medición |
≤±(0,5 % × L + 1 m) |
| Ancho de pulso |
0,1 µs (estrecho) / 2 µs (ancho) |
| Métodos de prueba |
Pulso LV + arco voltaico HV |
| Tipos de falla |
Baja resistencia, cortocircuito, circuito abierto, fuga y alta resistencia de arco voltaico |
| Batería |
Iones de litio incorporada; inalámbrica para pruebas de circuito abierto/corto |
| Entrada de alimentación |
CA 220 V ±10 % |
| Protección |
IP54 protegido contra polvo, a prueba de salpicaduras |
| Temperatura de operación |
-20 °C ~ +60 °C; ≤90 % HR |
| Cumplimiento |
CE, ISO |
XHGG501B: Tres configuraciones, una plataforma
| Listado |
Configuración |
Color |
Mejor para |
| Este: Kit estándar |
Kit completo de 60 km; todos los accesorios incluidos; adquisición de SKU único |
Pizarra |
Organizaciones que desean una configuración predecible, adquisición de flotas, sin complejidad de complementos |
| Parámetro completo |
60 km con énfasis técnico detallado; todos los parámetros y funciones avanzadas resaltados |
Azul |
Evaluadores técnicos que comparan especificaciones de instrumentos |
| Impresora portátil |
Alcance de 30 km con impresora térmica integrada para resultados instantáneos impresos |
Azul |
Equipos de campo que requieren informes de fallas impresos in situ |
Preguntas frecuentes
P: ¿Qué significa "Kit completo"? ¿Qué se incluye en el SKU único?
El kit completo XHGG501B incluye todo lo necesario para la prelocalización de fallas de cable en un solo envío: la unidad principal de prueba TDR (pantalla LCD de 10 pulgadas, 100 MHz, IP54), cables de prueba, acoplador de pulso, cables de conexión HV, cables de tierra, cargador, cable de comunicación USB, estuche de transporte y manual de usuario. No se requiere la compra de accesorios por separado: desempaquete y comience a probar de inmediato.
P: ¿Cómo se compara el XHGG501B con el XHGG501D y el XHGG502A?
El XHGG501B ofrece una solución de gama media equilibrada: alcance de 60 km (frente a 16 km para el 501D y 120 km para el 502A), muestreo de 100 MHz con funcionalidad TDR estándar y una pantalla LCD de 10 pulgadas en un chasis IP54. Es la opción ideal para organizaciones que necesitan más alcance que el modelo de nivel de entrada 501D, pero no requieren la tecnología de múltiples pulsos ARC y el muestreo de 400 MHz de la serie 502, ofreciendo un fuerte rendimiento de costo para el mantenimiento rutinario de cables.
P: ¿Qué funciones de prueba admite el XHGG501B?
El XHGG501B admite el método de pulso de bajo voltaje para fallas de circuito abierto, cortocircuito y baja resistencia, medición de longitud de cable y calibración de velocidad de onda. También admite el método de arco voltaico de alto voltaje (con generador de pulso HV externo) para fallas de fuga y arco voltaico de alta resistencia. El kit completo incluye el acoplador de pulso requerido para las pruebas de arco voltaico, lo que lo hace listo para flujos de trabajo de prueba LV y HV.
P: ¿Es el XHGG501B adecuado para uso en campo en entornos hostiles?
Sí. El robusto chasis con clasificación IP54 protege contra el polvo y las salpicaduras de agua, y la pantalla LCD industrial de 10 pulgadas con diseño antiinterferencias proporciona una visibilidad clara en condiciones exteriores. La unidad está diseñada para operación portátil por una sola persona con un robusto estuche de transporte incluido. El rango de temperatura de operación cubre de -20 °C a +65 °C, adecuado para la mayoría de los entornos de campo globales.
P: ¿Se pueden exportar las formas de onda para informes y archivo?
Sí. El XHGG501B almacena las formas de onda de prueba a bordo con capacidad de nombramiento de archivos. A través de la conexión USB y el software de PC incluido, las formas de onda se pueden exportar para análisis detallado, generación de informes e impresión. Para organizaciones que requieren informes impresos in situ, se puede conectar directamente una impresora térmica externa compatible para obtener resultados instantáneos de formas de onda impresas durante las pruebas de campo.
P: ¿Qué garantía y soporte postventa se incluyen?
La garantía estándar es de 12 meses a partir de la entrega, cubriendo defectos de fabricación, con soporte técnico de por vida. Cada kit completo incluye un manual de usuario detallado con diagramas de cableado y guía de interpretación de formas de onda. Certificado CE e ISO. Hay disponibles opciones de puesta en marcha in situ, capacitación del operador y planes de garantía extendida. Las consultas técnicas suelen responderse en un plazo de 24 horas.
Solicite una cotización para el XHGG501B Kit estándar: SKU único, configuración completa, listo para enviar.
