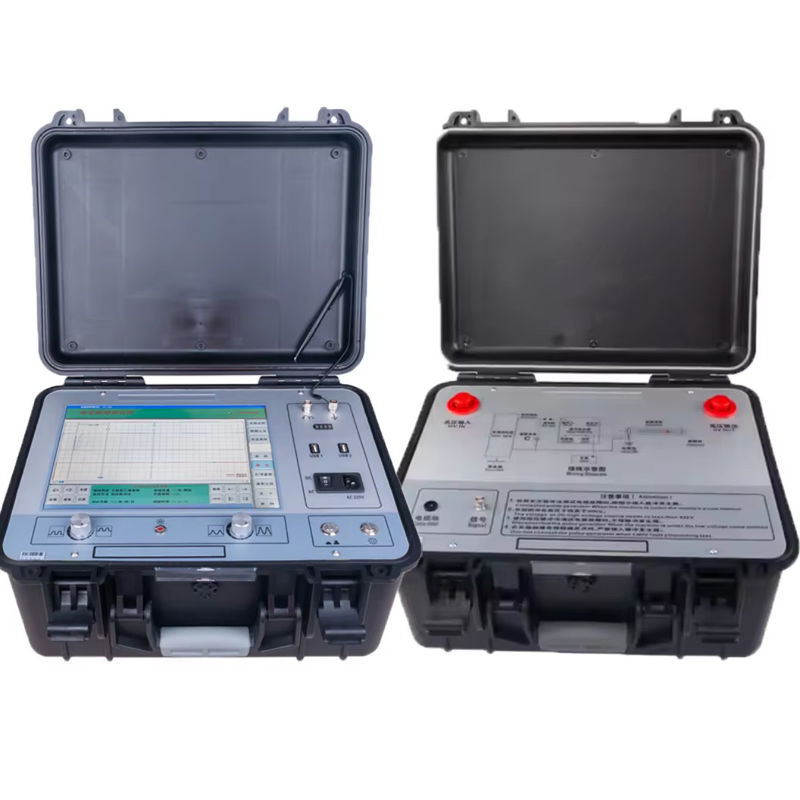

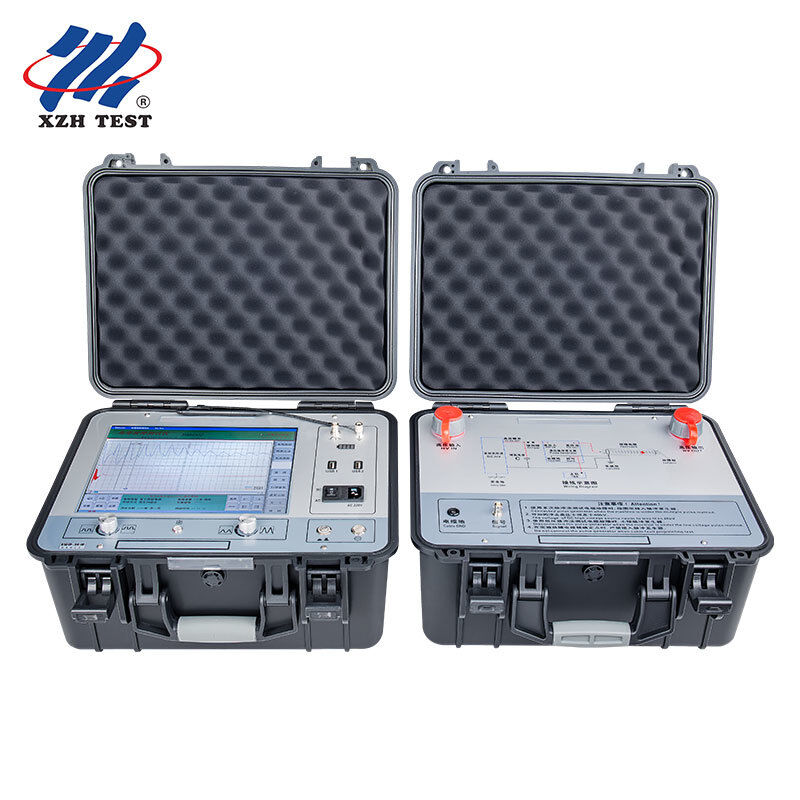

Localizador de fallas de cable ARC Multi-Pulse con anotación de letra 12.1 pulgadas XP 60km XHGG502

El XHGG502 ARC Multi-Pulse Cable Fault Locator combina el muestreo de frecuencia variable de 400 MHz, la tecnología multi-pulso ARC de 8 pulsos y un 12.Computadora táctil industrial de 1 pulgada basada en XP en un solo instrumento de campo integradoDetecta fallas de baja resistencia, cortocircuito, circuito abierto, desconexión, fugas de alta resistencia y flashover de alta resistencia en cables de alimentación, cables coaxiales de alta frecuencia,Cables de luz de calleLo que distingue al XHGG502 de todos los demás instrumentos de su clase es el sistema de anotación de letra:después de capturar una forma de onda, el operador escribe directamente en la pantalla táctil: nombre del personal, ubicación de ensayo, identificación del cable, características del fallo,las condiciones ambientales y las anotaciones se almacenan como parte del archivo de forma de ondaEsto elimina la mayor fuente de confusión post-campo: un técnico que regresa a la oficina con 50 archivos de forma de onda y no puede recordar qué forma de onda pertenece a qué cable.

Considere una investigación típica de fallas: un alimentador de 11 kV arranca a las 03:00La tripulación llega a las 5: 00.30, prueba tres segmentos de cable de dos subestaciones diferentes, captura 18 rastros de forma de onda, y los entrega al ingeniero senior a las 09:00 para su análisis.El ingeniero ve 18 rastros sin etiquetar ¢ cada uno podría ser el falloLas notas manuscritas del jefe de la tripulación, garabateadas en un cuaderno húmedo a las 05:00.30, son apenas legibles.

Con el XHGG502, cada uno de esos 18 archivos de forma de onda lleva una anotación clara y legible escrita por el técnico de campo: "Alimentador 7B, alcantarilla sur, a 230 metros de la subestación, conductos de prueba en fase AC,condiciones húmedasEl ingeniero superior abre el expediente, lee la anotación, confirma la firma de la falla y emite la orden de reparación antes de que la tripulación haya terminado el desayuno.Esa es la diferencia entre un archivo de forma de onda y un informe de campo.

El método ARC (Reflexión de Arco) de múltiples pulsos del XHGG502 también conocido como el método de ocho pulsos es la técnica de pre-localización de fallas de cable más avanzada disponible en un instrumento portátil.El acoplador de pulso (con una potencia nominal de 38 kVDC) dispara un pulso de alto voltaje sincronizado con precisión al cable simultáneamente con un pulso de referencia de bajo voltajeEl instrumento captura y muestra hasta 8 grupos de pares de formas de onda de alto y bajo voltaje en la pantalla de 12,1 pulgadas.que permita una comparación visual directa entre el reflejo de falla y el rastro de referenciaEl principio es simple pero poderoso: una falla de alta resistencia en el punto de arco durante el flashover se comporta eléctricamente como un cortocircuito en ese mismo punto.Por lo tanto, el pulso de referencia de baja tensión muestra el mismo patrón de reflexión que el flashover de alta tensión y el punto en que coinciden es el falloEsto elimina el problema de "adivinar qué pico de reflexión es la falla" que afecta a la interpretación de TDR de pulso único en fallas de alta impedancia.

La mayoría de los localizadores de fallos de cable utilizan un microcontrolador incrustado que maneja un panel LCD dedicado adecuado para mostrar una sola forma de onda, pero incapaz de ejecutar un sistema operativo completo.El XHGG502 utiliza una computadora industrial completa basada en XP con un 12Display táctil de 1 pulgada, legible a la luz del sol, con tres consecuencias prácticas:

• Flujo de trabajo de múltiples tareas:Ver la forma de onda de prueba, la base de datos de gestión de cables y la vista previa del informe simultáneamente.
• Apoyo periférico completo:teclado externo y ratón para análisis basados en la oficina impresora USB para informes instantáneos en papel unidad flash USB para exportación masiva de forma de onda a software de análisis de PCGestión de archivos estándar de Windows crear carpetas, renombrar archivos, copiar a almacenamiento externo.
• A prueba de futuro:La plataforma XP puede ejecutar aplicaciones de análisis de forma de onda de terceros. Las bases de datos de velocidad de propagación de cable se pueden actualizar a través de USB.y formatos de certificados para que coincidan con los estándares de documentación de su organización.

• Muestreo de frecuencia variable de 400 MHz:Cuatro velocidades seleccionables (60/120/240/400MHz) optimizan la compensación entre el detalle de la forma de onda y la profundidad de almacenamiento..Resolución de lectura de 1 m y precisión de ensayo < 0,5 m.
• Muestreo continuo totalmente automático:En el modo flashover, el arco de descarga dura unos microsegundos." La ganancia automática y el ajuste de umbral compensan la variación de la intensidad del arco..
• Impulso de baja tensión de 400 Vpp:Amplitud de pulso más alta que los instrumentos estándar de 100 ‰ 300 Vpp proporciona una mayor penetración en cables largos y a través de juntas de alta pérdida. 0.1μs de pulso estrecho para la resolución de fallas cercanas;Impulso de 2 μs de ancho para detección a larga distancia > 50 km.
• Generación automática de informes:Después de la localización exitosa de la falla, pulse un botón para generar un informe de prueba completo ¢ captura de pantalla de la forma de onda, parámetros de prueba (rango, ancho de pulso, velocidad de muestreo), distancia de falla calculada,Velocidad de propagación V/2Imprimir a través de USB o exportar como PDF para la distribución por correo electrónico.
• Sistema de gestión de cables:Almacena las formas de onda por nombre de cable, subestación, número de alimentador o código del proyecto.Comparar las formas de onda históricas del mismo cable para rastrear las tendencias de degradación en múltiples ciclos de mantenimiento.
• El acoplador de pulso de 38 kVDC:El acoplador de alto voltaje calificado maneja toda la energía de descarga de localización de fallas con aislamiento de seguridad incorporado.Muestra automáticamente la señal reflejada y la forma de onda de referencia de circuito abierto de longitud completa una al lado de la otra para la identificación inequívoca de fallas.
• Batería de litio de polímero incorporada:Prueba de circuitos abiertos de cables y cortocircuitos de baja resistencia totalmente con energía de batería, sin necesidad de generador ni conexión a la red eléctrica.y situaciones en las que el suministro eléctrico no está disponible o no es fiable.
• Protección contra alta tensión:El instrumento está diseñado para funcionar de forma segura en un entorno de impulso de alto voltaje.Las entradas protegidas evitan daños o bloqueo por transientes inducidos cuando el generador de flashover descarga no hay choques, sin pérdida de datos, sin reinicio necesario.
