Diseñado para equipos de construcción de cables que requieren una verificación de seguridad inteligente y guiada por voz
Equipos de construcción en el campoLas instrucciones de voz + LCD guían cada paso, eliminando errores de procedimiento bajo presión
Equipos de migración y reparación de cablesDisparador doble a 60 ° crea dos puntos de cortocircuito para la verificación infalible
Organizaciones que ponen la seguridad en primer lugarLos modos de tiempo + control remoto mantienen a los operadores completamente aislados durante la punción
Resumen del producto
Cada año, en los sistemas eléctricos, ocurren accidentes humanos debido a la sierración manual de cables en funcionamiento incorrectos.XHZS506YS altavoz inteligente de cableUtilizando un sistema de doble disparo a control remoto,se realiza una verificación destructiva perforando el cable de destino si el cable está electrificado, explotará (confirmación de peligro)Este es el único método absoluto para verificar el estado del cable antes de serrar.
En la construcción, migración y reparación de cables eléctricos, los operadores deben identificar primero el cable de destino entre muchos.Mientras que los registros de diseño y identificadores electrónicos ayudan a determinar qué cable trabajar, la confirmación absoluta final requiere una verificación física a través de un cortocircuito controlado y el XHZS506YS proporciona esto con inteligencia guiada por voz, operación en doble modo,y aislamiento completo del operador.
🔍 XHZS506YS frente a XHZS506S ¢ Inteligente frente a Básico:El XHZS506YS cuenta con unDisplay de pantalla LCDque muestre el contenido de la operación y el proceso de control,Peticiones de vozpara una guía paso a paso,Confirmar (OK) y Seleccionar botonespara la selección del modo, ymodo de tiempoLa XHZS506S ofrece la misma seguridad de doble disparo con un simple funcionamiento de luz indicadora.Elige el XHZS506YS cuando tu equipo se beneficie de la guía por voz y la confirmación visual del proceso.
️ Advertencias de seguridad importantes ️ Leer antes de la operación
1Se prohíbe estrictamente probar sin clavos y bombas vacías. El riesgo de rotura de la aguja y lesiones.
2Está estrictamente prohibido hacer pruebas sin balas. Hay riesgo de que se rompa el alfiler.
3Está estrictamente prohibido el uso de municiones reales y clavos reales, o pinchazos en el aire, con riesgo de lesiones.
4Cuando el cable está perforado, el cuerpo del tirador debe estar conectado a tierra de manera fiable.
5El ángulo entre los dos tiradoresno debe ser de 120° preferentemente60°.
6Este equipo es para punción de cables, cualquier otro uso es bajo su propio riesgo.
Especificaciones técnicas
Número de modelo
Se aplicará el procedimiento siguiente:
Los cuerpos de los tiradores
2 Cuerpos de picado (dual-shooter)
Interfaz de control
Display LCD + Prompt de voz + Botones de confirmación / selección
Modos de funcionamiento
Control remoto manual + tiempo en modo automático
Control remoto
> 10 m, con capacidad de penetración en paredes
Duración de la línea de control
5 metros
Diámetro de las fijaciones
φ30-150 mm
Ángulo de disparo
No debe ser de 120°, preferiblemente 60°
Fuerza de trabajo
Carga de corriente alterna de 220 V/50 Hz; > 10 horas de batería
El controlador
270 x 230 x 120 mm, 2,5 kg. El peso de las piezas es de 5 kg.
Conjunto completo
470×380×210mm, 15.5kg (Duplo Tirador)
Interfaz de operación
| # |
Componente |
Función |
| 1 |
En el terreno |
Punto de puesta a tierra del instrumento protección de la seguridad |
| 2 |
Producción 1 |
Conexión al cuerpo del tirador 1 |
| 3 |
Producción 2 |
Conexión al cuerpo del tirador 2 |
| 4 |
Puerto de carga |
Puerto de carga DC12V |
| 5 |
Interruptor de energía |
Potencia de trabajo de encendido/apagado |
| 6 |
Confirmación (OK) |
Clave de confirmación de la función de operación |
| 7 |
Seleccionar |
Seleccione el modo de trabajo (Remote / Timing) |
| 8 |
Indicador de potencia |
Indicación del nivel de la batería en tiempo real |
| 9 |
Pantalla LCD |
Muestra el contenido de la operación y el proceso de control |
Lista de componentes y embalaje
| Punto de trabajo |
Cuánto tiempo |
Descripción |
| El controlador |
1 |
Gestiona la acción de punción de cable con control de señal de voz LCD + |
| Cuerpo del tirador |
2 |
Dispositivo de tipo pistón de baja velocidad para perforar cables |
| Control remoto |
1 |
Botón doble (A/B) correspondiente a la salida 1/2 |
| Línea de control |
2 |
Conexión entre los cuerpos del controlador y del tirador |
| El cable de tierra / perforación |
¿Qué es el amor? 1/15 |
Aterrizaje de campo con taladro para una conexión fiable a tierra |
| Balas y clavos |
1 juego |
S1 Rojo (nivel 5) 50 balas + PS52C8 50 clavos (estándar) |
| Herramientas de limpieza |
1 juego |
Torcedor, toma de corriente, cepillo de tubo de ensayo para el mantenimiento del tirador |
| Cargador |
1 |
Cables de carga de la caja de control AC 220V/50Hz |
Especificaciones de las uñas
| Diámetro del cable |
30 mm |
40 mm |
50 mm |
60 mm |
70 mm |
80 mm |
90 mm |
100 mm |
| Específico de las uñas |
Se aplican las reglas siguientes: |
Se aplican las reglas siguientes: |
Las demás: |
Se aplican las siguientes condiciones: |
Consulte la hoja de especificaciones |
Selección de la potencia de bala
| El color |
Negro |
El azul |
Amarillo |
El rojo |
Uso recomendado |
| Nivel de potencia |
El más pequeño |
Pequeño |
En el medio |
Gran (nivel 5) |
≤ 35 kV: amarillo / > 35 kV: rojo |
Configuración estándar: S1 Rojo (nivel de potencia 5) 50 balas + PS52C8 50 clavos.
Guía de operación
Operación del controlador Dos modos:
Control remoto manual:Después de instalar ambos cuerpos del disparo, conexión a tierra, y encendido el controlador, presione elBotón de selecciónpara seleccionar el modo "Remote Control", luego presioneConfirmación (OK)Presiona los botones del control remoto.A. NoyB. El trabajoSiguiendo la voz que pide perforar al tirador 1 y al tirador 2, respectivamente.
Modo automático de tiempo:Después de la instalación, presioneSeleccionarpara seleccionar el modo "Tiempo", luego presioneConfirmación (OK)El controlador perforará automáticamente el tirador 1 y el tirador 2 después de unRetraso de 10 segundos, permitiendo al operador desplazarse a una distancia segura.
Importante: Mantenga al personal y al controlador lo más lejos posible de los cuerpos del tirador durante la punción.Manejar el control remoto con cuidado una vez que el cable de control está conectado y el interruptor está encendido, el control remoto puede desencadenar una punción en cualquier momento.
Características clave
- Pantalla LCD con sincronización por voz proporciona guía de operación paso a paso
- El diseño de doble disparo crea dos puntos de cortocircuito por lo menos uno penetra con fiabilidad en el cable
- Operación en doble modo: control remoto manual + cronometraje automático (retraso de 10 segundos para una evacuación segura)
- Control remoto inalámbrico (> 10 m, penetración en la pared) + respaldo por cable de 5 m para el máximo aislamiento del operador
- Ángulo de disparo de 60° (no 120°) asegura la penetración óptima de la configuración de cable en forma de "品" de tres fases
- Batería de litio incorporada que proporciona más de 10 horas de funcionamiento continuo con carga AC 220V/50Hz

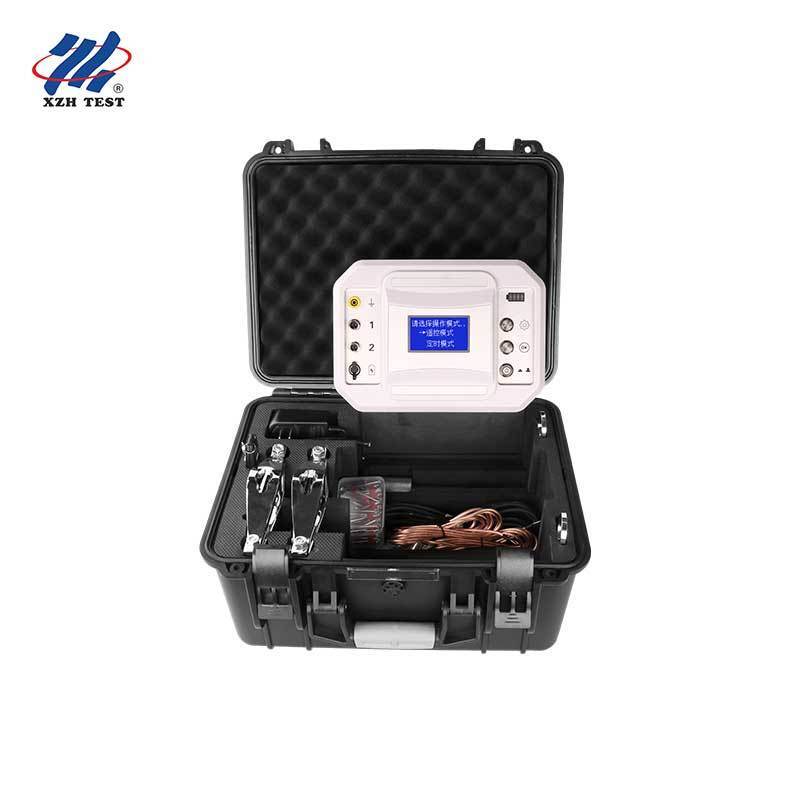

- Conjunto completo compacto de 15,5 kg en maletín integrado para el despliegue en el campo
- Protección contra la sobrecorriente y el cortocircuito
Preguntas frecuentes
P1: ¿Por qué los tiradores dobles deben estar a 60° y nunca a 120°?
Los cables trifásicos están normalmente dispuestos en una configuración triangular "品". A 60 °, los dos disparadores se acercan desde ángulos complementarios que maximizan la posibilidad de perforar diferentes fases,asegurando que al menos un clavo crea un cortocircuito verdaderoSi se coloca a 120°, un tirador puede alinearse con la brecha entre fases y perder el conductor por completo.La disposición de 60 ° está diseñada específicamente para la geometría de los cables trifásicos siempre ajuste los disparadores en aproximadamente 60 ° para obtener resultados confiables.
P2: ¿Cómo funciona el sistema de llamada de voz + LCD?
La pantalla LCD del controlador muestra el modo de funcionamiento actual, el estado de la salida 1 y la salida 2, y el nivel de la batería en tiempo real.el sistema de comandos de voz pronuncia instrucciones en cada paso, guiando al operador a través de la selección del modo, para confirmar la configuración y anunciar cuándo pulsar los botones remotos A y B. Esta retroalimentación de dos canales (visual + audio) reduce significativamente los errores de procedimiento,especialmente en entornos de construcción ruidosos o cuando los operadores llevan EIP pesados que limitan la percepción del campo visual.
P3: ¿Qué precauciones de seguridad deben seguirse antes de la operación?
Seis reglas críticas de seguridad: (1) Nunca se pruebe sin clavos y balas instalados el pin de disparo puede romperse; (2) Nunca se utilice munición real o punción al aire libre;(3) El cuerpo del tirador siempre debe estar a tierra de manera fiable; 4) Coloque los tiradores a 60°, nunca a 120°; 5) Mantenga a todo el personal a una distancia segura ¢ utilice el control remoto o el modo de cronometraje;(6) Este equipo está destinado exclusivamente a la perforación de cables.. Después de cada uso, limpie el cuerpo del disparo. Cada 5 disparos, use las herramientas de limpieza incluidas para un mantenimiento completo.
P4: ¿Cómo puedo solucionar problemas si el tirador no dispara?
Tres problemas comunes: (1) Si el perno se tira hacia arriba, pero no puede bloquear el alfiler mecánico o resorte puede ser oxidado.y el ciclo del perno varias veces (sin balas) para un funcionamiento sin problemas. (2) Si el mando a distancia dispara pero el tirador no tiene ninguna acción, compruebe las conexiones de la línea de control, mida el voltaje de pulso DC24V en la salida del controlador o pruebe la resistencia del cuerpo del tirador.(3) Si el tirador dispara pero la bala no explota Para cualquier problema no resuelto, póngase en contacto con el servicio XZH TEST.
P5: ¿Cuál es la garantía y la información de entrega después de la venta?
El XHZS506YS está cubierto por una garantía gratuita de 1 año para problemas de calidad del producto desde la fecha de compra, con reparación y soporte técnico disponibles de por vida.El plazo de entrega estándar es de 3-5 días hábiles por unidad., empaquetados en cajas de madera resistentes para el envío internacional. La cantidad mínima de pedido es de 1 unidad, con una capacidad de suministro mensual de 500 unidades. Los términos de pago son T/T.Para cualquier condición o defecto anormal del instrumento, póngase en contacto con XZH TEST inmediatamente para el arreglo de servicio más rápido.
Sobre el test XZH
XZH TEST es un fabricante profesional especializado en pruebas de cables, identificación, detección de fallos y soluciones de verificación de seguridad para empresas de energía, equipos de construcción,y clientes industriales en todo el mundoCon una línea de productos completa que incluye pinzas de cable inteligentes, identificadores, rastreadores de rutas y sistemas de diagnóstico, XZH TEST ofrece fiables,soluciones de seguridad innovadoras para las aplicaciones profesionales más exigentes.
Póngase en contacto con nosotros hoy para una solución de seguridad de cable personalizada adaptada a sus necesidades.
