Localizador de fallos de cables de alta precisión con sincronización acústico-magnética XHDD503C

El localizador de fallas de cables XHDD503C está diseñado para la localización rápida y de alta precisión de fallas en cables eléctricos subterráneos utilizando el método de sincronización acústico-magnético, un avance significativo con respecto a la localización tradicional únicamente acústica. Cuando un generador de impulsos de alto voltaje se descarga en el punto de falla, la sonda del instrumento captura simultáneamente tanto la señal acústica (el "pop" de la descarga que viaja a través del suelo) como la señal electromagnética (que viaja casi instantáneamente). Al calcular la diferencia de tiempo entre estas dos señales, el XHDD503C guía a los operadores hasta la ubicación exacta de la falla con una precisión superior a 0,1 m, eliminando las conjeturas y los años de experiencia que tradicionalmente se requieren para la localización de fallas en cables.

El principio de sincronización acústico-magnético es fundamentalmente sencillo pero sorprendentemente eficaz. En el momento de la descarga del impulso en el punto de falla, nacen dos señales: una onda sonora que viaja lentamente a través del suelo circundante y un pulso electromagnético que se propaga a la velocidad cercana a la de la luz a lo largo del cable. La sonda detecta ambos simultáneamente. Debido a que la señal electromagnética llega casi instantáneamente mientras que el sonido tarda un tiempo mensurable en viajar, la brecha entre ellas (que se muestra en milisegundos en la pantalla LCD de 5 pulgadas) indica directamente qué tan lejos está de la falla. Mueva la sonda hasta donde la diferencia horaria alcance su mínimo y la falla estará directamente debajo de usted.

• Precisión mejor que 0,1 m:La medición de la diferencia de tiempo acústico-magnética detecta fallos con una precisión subdecímetro. La precisión de la identificación de rutas es superior a 0,5 m y cumple con los estándares industriales DL/T 849.2-2019.
• Cuatro modos de filtro seleccionables:Pasa todo (100–1600 Hz) para uso general; Paso bajo (100–300 Hz) para suelos blandos y arena donde las altas frecuencias están atenuadas; Paso alto (160–1600 Hz) para condiciones de pavimento duro; Paso de banda (200–600 Hz) como compromiso equilibrado. Haga coincidir el filtro con el terreno para obtener una claridad de señal óptima.
• Sonda impermeable con clasificación IP65:El aislamiento físico multicapa protege los sensibles sensores acústicos y magnéticos. Funciona de manera confiable en zanjas húmedas, lluvia y sitios de construcción polvorientos, sin demoras climáticas.
• Reducción de ruido digital BNR + silencio:La reducción de ruido de fondo filtra las interferencias ambientales del tráfico, el viento y la maquinaria. Cuando el operador agarra el mango, el instrumento activa instantáneamente el silencio para proteger la audición durante sesiones prolongadas en el campo.
• 500.000* Amplificación de señal:La ganancia de salida de 16 niveles (0–112 dB) captura señales de descarga extremadamente débiles de fallas profundas o de alta impedancia que los punteros convencionales pasan por alto por completo.
• Guía de ruta en tiempo real:Los indicadores izquierdo/derecho en pantalla muestran si la sonda está a la izquierda o a la derecha del recorrido del cable, lo que permite a los operadores corregir rápidamente su ruta a pie sin consultar mapas o marcadores externos.
• LCD táctil de 5 pulgadas legible a la luz del sol:La resolución de 854*480 con brillo de 800 nits permanece claramente visible bajo la luz solar directa del mediodía. Pantalla táctil combinada y control de una sola perilla para operación con guantes.
• Operación de campo durante todo el día:Funciona con 4 baterías de litio 18650 que ofrecen más de 8 horas de uso continuo. El cargador rápido dedicado minimiza el tiempo de inactividad entre turnos.

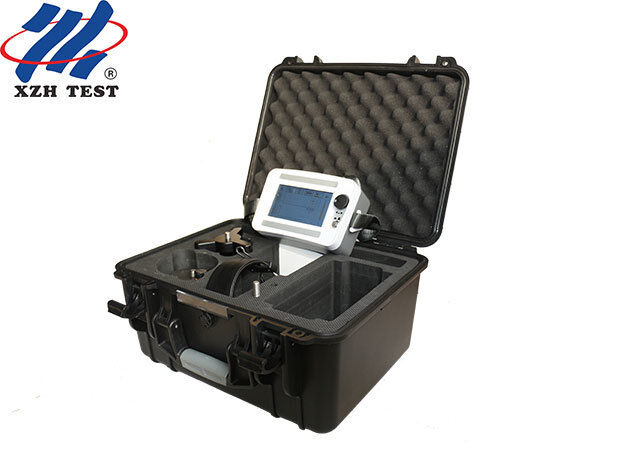

• Estándar completo del kit de campo:Cada XHDD503C incluye el host de puntero, conjunto de sonda con biela y base de trípode, cable de señal de 7 núcleos, auriculares de monitoreo con cancelación de ruido, cargador rápido, llave multifuncional y estuche de transporte a prueba de golpes.

Paso 1:Utilice un TDR o un prelocalizador para determinar el rango aproximado de falla (±50 m).Paso 2:Conecte el XHDD503C al generador de impulsos de alto voltaje y establezca un ciclo de descarga de 3 a 5 segundos.Paso 3:Comience con configuraciones de umbral bajo, ganancia alta y volumen alto. Coloque la sonda en el suelo directamente encima del cable.Paso 4:Camine a lo largo del camino del cable, monitoreando la lectura de la diferencia horaria; disminuirá a medida que se acerque a la falla y luego aumentará después de pasarla.Paso 5:Vuelva al punto de diferencia de tiempo mínima, cambie al umbral alto y ganancia baja para un posicionamiento preciso. El punto donde el sonido es más fuerte Y la diferencia horaria es más pequeña es la ubicación de su falla.

Garantía gratuita de 12 meses contra defectos de calidad del producto. Mantenimiento y soporte técnico de por vida. Certificado CE e ISO. Cumple con los estándares DL/T 849.2-2019 y GB/T 18268.1 para equipos de prueba de campo industriales.
