Identificador de Cables Detección de Cables en Vivo y Desenergizados en Modo Dual para Construcción y Mantenimiento de Campo| XHSB505B

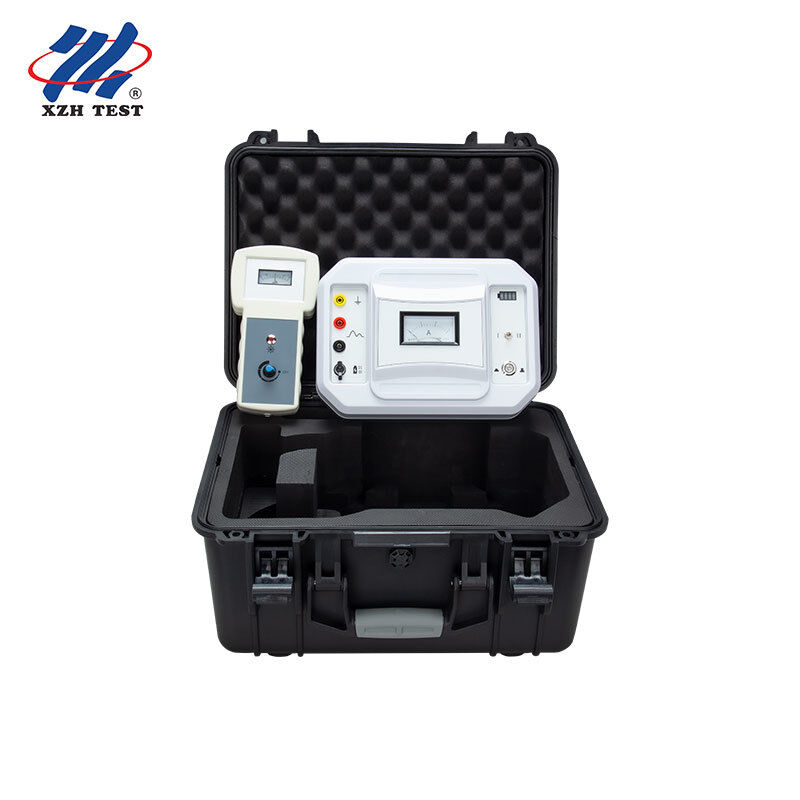

El Identificador de cables XHSB505B es un instrumento de campo profesional desarrollado para resolver uno de los desafíos más persistentes en las operaciones de cables de energía: ¿cuál es el cable que buscamos? En zanjas de cables con docenas de cables de especificaciones idénticas, los equipos de construcción y mantenimiento enfrentan una gran dificultad para identificar el cable correcto. El XHSB505B elimina esta incertidumbre con una identificación de cables rápida y precisa utilizando tecnología avanzada de señales de pulso y detección electromagnética de alta sensibilidad.

Desarrollado bajo la guía de la teoría del campo electromagnético y utilizando tecnologías electrónicas y de herramientas modernas, el XHSB505B es la solución práctica para equipos de construcción, instalación, mantenimiento, migración y resolución de problemas de cables de alto voltaje. Admite de forma única la identificación de cables tanto en vivo (método de acoplamiento) como desenergizados (método de conexión directa) en un solo dispositivo portátil.

1. Operación de doble modo: identifica cables en vivo (método de acoplamiento) y desenergizados (método de conexión directa) con un solo interruptor de engranaje
2. Identificación precisa y confiable con indicación clara de la dirección de oscilación del puntero
3. La pinza grande de 125 mm se adapta a una amplia variedad de diámetros de cable
4. La señal de pulso de alta corriente de 15 A garantiza una detección confiable incluso a través del blindaje del cable
5. Operación extremadamente simple con controles intuitivos adecuados para entornos de campo
6. Intensidad de señal del receptor ajustable para una sensibilidad óptima en condiciones variables
7. Diseño compacto y portátil con construcción liviana para un fácil transporte a sitios de campo
8. Batería de litio de 12 VCC incorporada con conveniente puerto de carga de CC

Detección de cable desenergizado (método de conexión directa): El transmisor genera una señal de pulso especial que se aplica al cable objetivo a través de una conexión directa. Según el principio de inducción electromagnética, se genera una señal de inducción consistente con el patrón de la señal transmitida a lo largo de todo el cable. Utilizando la pinza receptora de alta sensibilidad y el receptor de mano, los operadores escanean todos los cables en el sitio e identifican con precisión el cable portador de la señal observando la indicación del medidor del receptor y la señal audible de "bip" que indica el cable desenergizado a identificar.

Detección de cable en vivo (método de acoplamiento): El transmisor genera una señal de pulso especial que se aplica al cable objetivo en vivo a través de una pinza transmisora dedicada, sin necesidad de conexión eléctrica directa. La señal de inducción se propaga a lo largo del cable, y la pinza receptora la detecta entre todos los cables del sitio. El receptor indica qué cable transporta la señal a través de una frecuencia de oscilación del puntero constante y pulsos audibles, lo que permite la identificación segura de cables en vivo sin interrumpir el servicio.

1. Desconecte la armadura del cable en ambos extremos de la tierra. Conecte la pinza de salida roja al núcleo del cable objetivo (fase buena o fase de aislamiento superior). Conecte la pinza de salida negra al punto de tierra o a la estaca de tierra. El núcleo correspondiente en el extremo lejano debe conectarse al mismo punto de tierra.
2. Encienda el interruptor de alimentación del transmisor, seleccione el engranaje "I". El indicador de encendido parpadea tres veces y el puntero del amperímetro oscila tres veces a la misma frecuencia, luego emite la señal de pulso en ciclo.
3. Conecte el receptor a la pinza receptora y sujétela al cable que se va a probar.
4. Asegúrese de que la flecha de la pinza receptora apunte en la dirección del flujo de corriente; de lo contrario, el puntero oscilará en la dirección opuesta.
5. Gire la perilla del receptor en el sentido de las agujas del reloj hasta escuchar un "bip" para encenderlo, luego ajuste la intensidad de la señal. Solo el cable portador de la señal mostrará una frecuencia de oscilación del puntero constante que coincide con el transmisor, con pulsos audibles de "bip-bip-bip".

1. Conecte la salida del transmisor a la pinza transmisora y sujétela al cable objetivo en vivo en una posición adecuada.
2. Encienda el transmisor, seleccione el engranaje "II". El indicador de encendido parpadea tres veces y el puntero del amperímetro oscila a la misma frecuencia, emitiendo la señal de pulso en ciclo.
3. Conecte el receptor a la pinza receptora y sujétela al cable que se va a probar.
4. Asegúrese de que la flecha de la pinza receptora apunte en la dirección del flujo de corriente.
5. Gire la perilla del receptor en el sentido de las agujas del reloj hasta escuchar un "bip" para encenderlo. Ajuste la intensidad de la señal: solo el cable portador de la señal mostrará una frecuencia de oscilación constante y pulsos audibles de "bip-bip-bip".
