Identificador de cable Identificación de cables activados y desactivados

 Este identificador de cable se basa en la identificación in situ de múltiples cables que el personal de construcción, instalación y mantenimiento de cables de alta tensión necesita urgentemente, haciendo referencia a tecnología extranjera avanzada y, bajo la guía de la teoría del campo electromagnético, se desarrolla utilizando tecnología electrónica moderna y tecnología de herramientas.
A menudo se encuentra una pregunta muy difícil en operaciones de campo como la colocación, migración, mantenimiento y solución de problemas de cables de alimentación: ¿qué cable estamos buscando? Especialmente en muchos canales de cable con la misma especificación, los trabajadores de la construcción no saben qué hacer. Este dispositivo puede ayudarle a resolver este problema de forma rápida y precisa.


 Principio de funcionamiento
Detección de cables no cargados: El transmisor genera principalmente una señal de pulso especial, que se añade al cable a identificar a través de la línea de conexión. Según el principio de inducción electromagnética, se debe generar una señal de inducción consistente con la ley de la señal transmitida a lo largo del cable. Se utiliza en el sitio de prueba. La pinza receptora de alta sensibilidad más el receptor de mano detectan todos los cables en el sitio, y el cable al que se añade la señal se puede encontrar con precisión de acuerdo con la indicación del medidor del receptor de mano (es decir, el cable no cargado a identificar).Detección de cables con tensión: El transmisor genera principalmente una señal de pulso especial, que se añade a un punto del cable con tensión a identificar a través de una pinza de transmisión especial. Según el principio de inducción electromagnética, se debe generar una señal de inducción consistente con la ley de la señal transmitida a lo largo del cable. Durante la prueba, utilice pinzas receptoras de alta sensibilidad y un receptor de mano para detectar todos los cables en el sitio, y puede encontrar con precisión el cable con la señal añadida (es decir, el cable con tensión a identificar) de acuerdo con las instrucciones del receptor de mano.
 Características
El reconocimiento es preciso.
Las mordazas de identificación grandes se adaptan a una amplia variedad de cables.
Muy fácil de operar.
Las instrucciones son claras e intuitivas.
Las partes principales y auxiliares son portátiles y bonitas.
La intensidad de la señal de recepción del receptor es ajustable.
Se pueden probar tanto cables con tensión como sin tensión.
Pequeño y portátil, ligero.

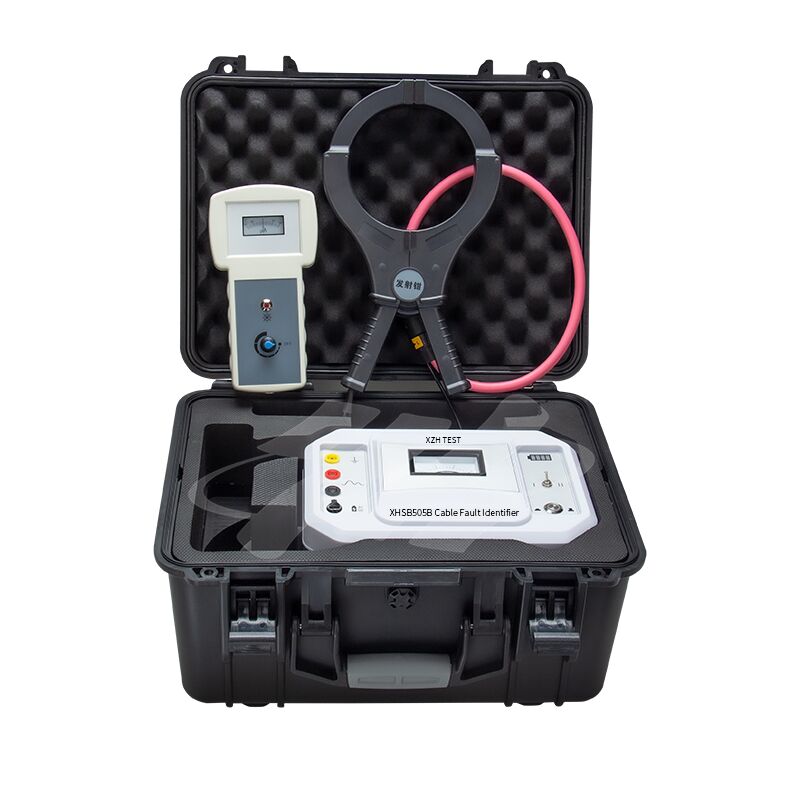

 Este instrumento consta de un transmisor, una pinza de transmisión, una pinza receptora, un receptor de mano, etc.
Panel del transmisor:




1. Polo de puesta a tierra: terminal de puesta a tierra de seguridad del equipo;

2. Polo positivo de salida:  positivo de salida del transmisor, conecte la línea de salida roja;

3. Polo negativo de salida: negativo de salida del transmisor, conecte la línea de salida negra;

4. Carga:  puerto de carga DC12V, conecte el cargador de 12V para comenzar a cargar;

5. Interruptor de encendido: enciende/apaga la alimentación de trabajo;

6. Interruptor de engranajes: "Ⅰ" para la identificación de cables sin alimentación; "Ⅱ" para la identificación de cables con alimentación;

7. Indicador de encendido: indicación en tiempo real de la energía de la batería cuando la batería incorporada está funcionando;

8. Amperímetro:  muestra el valor promedio instantáneo de la corriente de salida.

1. El receptor de mano tiene una perilla de ajuste que puede ajustar la intensidad de la señal recibida (rotación en el sentido de las agujas del reloj: la intensidad de la señal recibida aumenta; rotación en sentido contrario a las agujas del reloj: la intensidad de la señal recibida disminuye; y tiene una función de interruptor).

2. Hay una interfaz BNC en el lado inferior del receptor de mano, que está conectada a la pinza receptora para recibir la señal cuando se utiliza.

Parámetros técnicos


Instrucciones para la identificación de cables sin tensión - método de conexión directa


1. Desconecte la armadura en ambos extremos del cable de la tierra, sujete el clip rojo del cable de salida del transmisor en el cable central del cable a probar (buena fase o fase con mayor aislamiento) y sujete el clip negro del cable de salida del transmisor en el cable central del cable a probar. En el punto de tierra o estaca de tierra, el cable central correspondiente del cable está conectado al punto de tierra o estaca de tierra en el extremo lejano, como se muestra en la figura anterior.

2. Encienda el interruptor de encendido del cuerpo principal del transmisor, seleccione la posición "Ⅰ" del interruptor de engranajes, la luz del interruptor de encendido parpadea tres veces y el puntero del amperímetro también oscila tres veces a la misma frecuencia, y la señal de pulso se emite cíclicamente a su vez.

3. Conecte el receptor a la pinza receptora, y la pinza receptora se sujeta al cable a probar.

4. Tenga en cuenta que la dirección de la flecha de la pinza receptora es la dirección de entrada de corriente (dirección positiva), de lo contrario, la oscilación de la aguja del reloj es justo lo contrario.

5. Gire la perilla de ajuste del receptor en el sentido de las agujas del reloj, y cuando escuche un "bip", encienda el interruptor del receptor. Luego ajuste la intensidad de la señal de recepción del receptor a una posición adecuada. En este momento, solo se puede recibir la señal en el cable que añade la señal, y la frecuencia de oscilación de la señal es consistente con la frecuencia del transmisor, y se emite un sonido "di-di-di".

Instrucciones de identificación de cables con tensión - Método de acoplamiento


Notas del método de acoplamiento:
1. No es necesario realizar ninguna operación en el cable en prueba, simplemente sujete la pinza de lanzamiento en el cable para la prueba.

2. Ambos extremos de la cubierta del cable deben estar bien conectados a tierra, de lo contrario, la corriente de acoplamiento disminuirá con el aumento de la resistencia de puesta a tierra.

3. Si la cubierta en ambos extremos no está conectada a tierra o el medio de la cubierta está desconectado, no se puede utilizar el método de acoplamiento.

4. Cuando las pinzas de lanzamiento se insertan en el cable, la dirección de la flecha en las pinzas apunta al extremo del cable.

5. Mantenga la pinza receptora y la pinza de transmisión a una distancia de 2 metros tanto como sea posible.

Método:
1). Conecte el extremo de salida del transmisor a la pinza de lanzamiento y sujete la pinza de lanzamiento a la posición adecuada del cable con tensión a identificar, como se muestra en la figura anterior.

2). Encienda el interruptor de encendido de la unidad principal del transmisor y seleccione el interruptor de posición "II". La luz del interruptor de encendido parpadea tres veces, y el puntero del amperímetro también oscila tres veces a la misma frecuencia, y la señal de pulso se emite cíclicamente a su vez.

3). Conecte el receptor a la pinza receptora, y la pinza receptora se sujeta al cable a probar.

4). Tenga en cuenta que la dirección de la flecha de la pinza receptora es la dirección de entrada de corriente (dirección positiva), de lo contrario, las agujas del reloj oscilarán en la dirección opuesta.

5). Gire la perilla de ajuste del receptor en el sentido de las agujas del reloj, y cuando escuche un "bip", encienda el interruptor del receptor. Luego ajuste la intensidad de la señal de recepción del receptor a una posición adecuada. En este momento, solo se puede recibir la señal en el cable que añade la señal, y la frecuencia de oscilación de la señal es consistente con la frecuencia de conmutación de salida del transmisor, y se emitirá el sonido de "di-di-di".
 Lista de embalaje
