Generador de sobretensiones portátil de 0-32kV 2048J 35kV Detección de fallos del cable DC Resiste pruebas XHHV535-4Z

XHHV535-4Z Generador portátil de sobretensiones de alto voltaje

Conformidad y certificación

El generador de sobretensiones de alta tensión XHHV535-4Z está diseñado y fabricado en pleno cumplimiento deDL/T846-2016 Las condiciones de las ayudas(Condiciones técnicas generales para los equipos de ensayo de alta tensión) yDL/T474-2017 (en inglés)(Directrices para la aplicación de ensayos de aislamiento de campoEste instrumento, certificado según las normas CE e ISO, cumple con los rigurosos requisitos de las aplicaciones de ensayo de cables de alimentación industriales.

Ámbito de aplicación

Diseñados para ensayos de descarga por impulso y ensayos de tensión de resistencia a corriente continua en cables de alimentación con un valor nominal35 kV y menos, el XHHV535-4Z integra una fuente de alto voltaje de CC, un condensador de almacenamiento de energía y un hueco de bola de descarga en una sola unidad portátil.Esta integración reemplaza las configuraciones de ensayo tradicionales que requieren transformadores de ensayo separados, cajas de control y condensadores de almacenamiento de energía de pulso ¥ reduciendo significativamente la huella del equipo en el sitio y la complejidad de la instalación.

Ventajas principales

• Clase 1.5 Precisión de medición:El medidor de voltaje lateral de alto voltaje con pantalla de doble puntero (corriente y voltaje) proporciona lecturas de alta precisión en tiempo real durante las operaciones de resistencia de corriente continua y descarga por impulso.
• 2048J Energía máxima de descarga:El condensador incorporado de 4μF proporciona una energía de impulso constante de hasta 2048J a 32kV, lo que garantiza una ruptura confiable de fallas de cables de alta resistencia.
• Operación de doble modo:Soporta pruebas de voltaje de resistencia a la corriente continua para la evaluación del aislamiento del cable y el modo de descarga por impulso para la ubicación previa de fallas y la localización de dos funciones esenciales en un solo instrumento.
• Diseño portátil ultraligero:Con un peso ≤ 35 kg y unas dimensiones compactas de 430*345*550 mm, el XHHV535-4Z es el equipo portátil de alta tensión de impulso de CC más ligero de su clase,permitir el transporte por un solo operador y el despliegue rápido en el terreno.
• Bloqueo de seguridad de arranque cero:El ajuste de voltaje debe volver a cero antes de que pueda iniciarse el alto voltaje, eliminando el riesgo de salida accidental de alto voltaje al arranque.
• Suite de protección completa:La protección integrada contra la sobrecorriente (umbral de 12 A, retraso > 8 s en el lado de baja tensión), la protección contra la sobretemperatura (65 °C) y la protección contra la sobre tensión garantizan un funcionamiento seguro en condiciones adversas de campo.
• Resistente al cortocircuito:Diseñado para funcionar normalmente incluso cuando la salida de alto voltaje está cortocircuitada a tierra, proporcionando una robusta tolerancia a fallos durante las pruebas de campo.
• Capacidad de descarga manual:El botón de descarga dedicado permite la disipación controlada de la energía residual del condensador después de la prueba, con una indicación de voltaje del condensador en tiempo real.

Especificaciones técnicas

Modos de funcionamiento

Modo de tensión de resistencia de CC:Aplica un voltaje de 0-32 kV de corriente continua regulado para pruebas de resistencia del aislamiento del cable.Apto para ensayos de aislamiento de rutina y de puesta en marcha de cables de potencia de media tensión.

Modo de descarga por impulso:Genera impulsos periódicos de alta energía para la ubicación previa de fallas en el cable y la localización cuando se utiliza junto con un localizador de fallas en el cable TDR y un puntero acústico-magnético.El intervalo de descarga se puede ajustar a través del relé de tiempo del panel frontal, lo que permite la optimización para diferentes longitudes de cable y características de fallas.

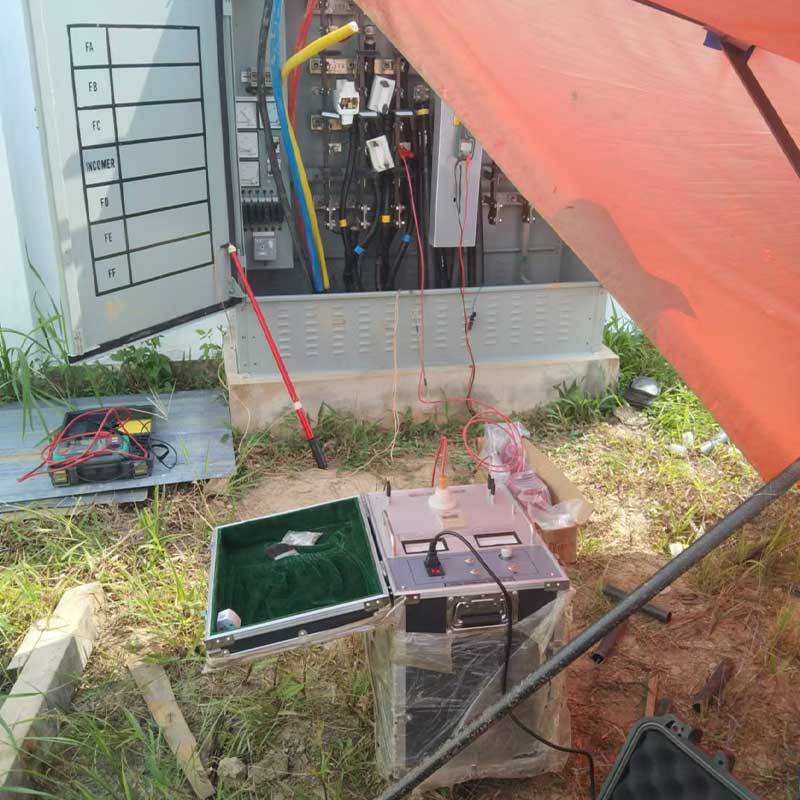

Configuración típica del sistema

Seguridad y fiabilidad

Todos los terminales de alto voltaje incorporan puntos de conexión a tierra dedicados. El bloqueo de arranque cero requiere que el mando de ajuste de voltaje vuelva a cero antes de que la salida de alto voltaje pueda iniciarse.El botón de parada proporciona un corte de alta tensión inmediato con descarga automática del condensador interno.con monitoreo de voltajemetro en tiempo real del voltaje del condensador durante todo el proceso de descarga.

Para consultas técnicas, especificaciones de productos, o una cotización comercial, por favor póngase en contacto con nuestro equipo de ingeniería.
